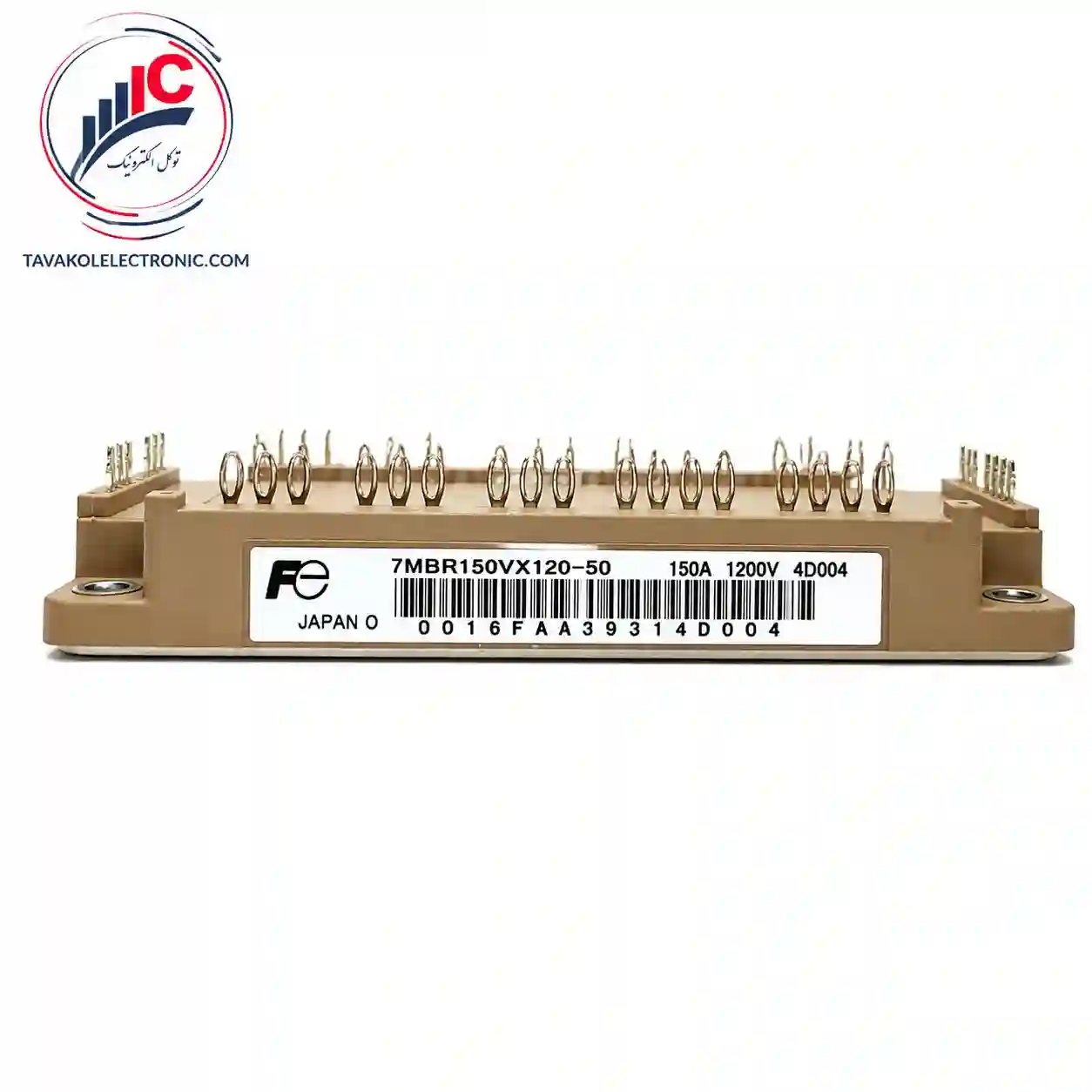

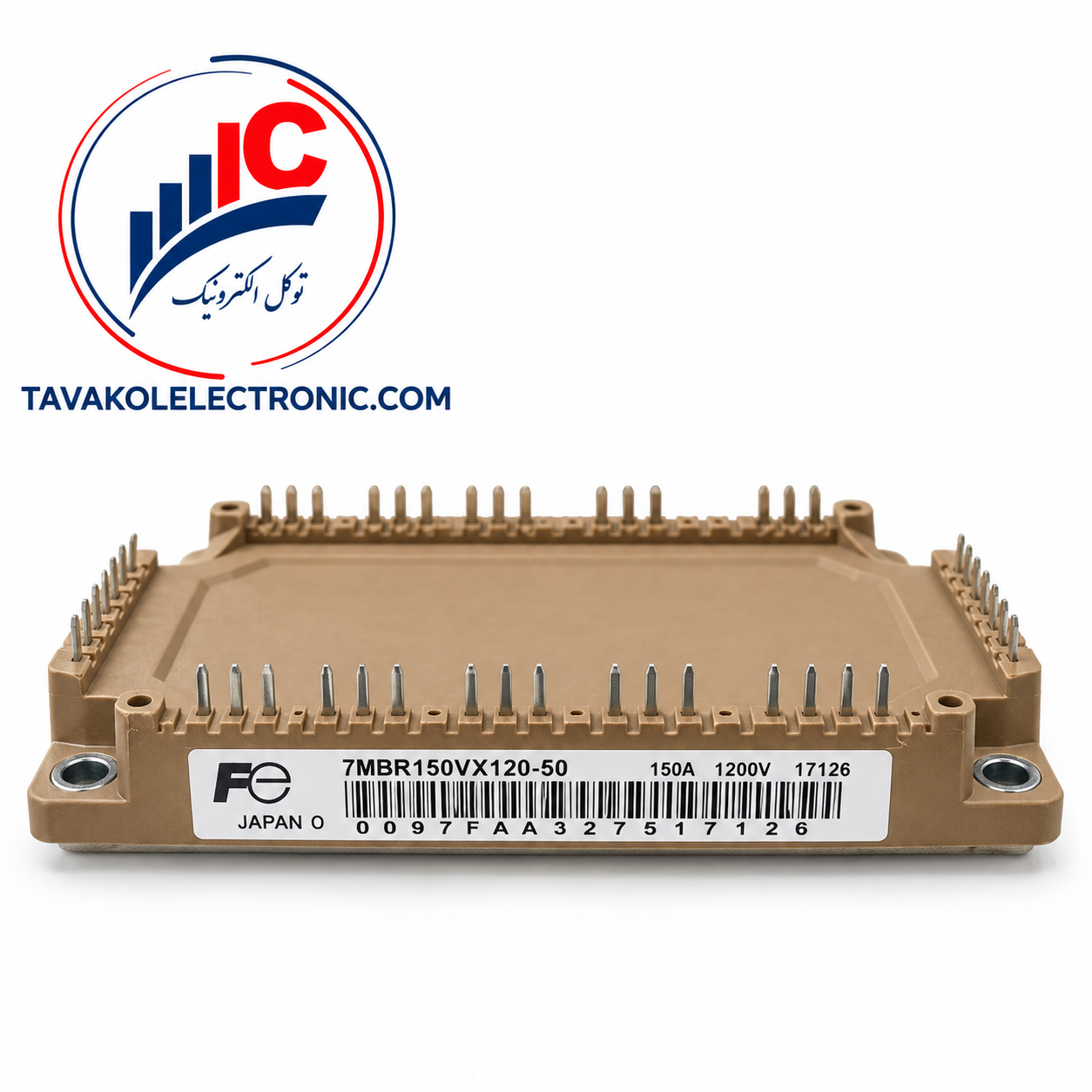

مدیریت جریانهای سنگین در درایوهای فرکانسی بزرگ و سیستمهای اتوماسیون متصل به برق سهفاز صنعتی، نیازمند نیمههادیهای سختکاری است که ماژول 7MBR150VX120-50 ساخت شرکت پرآوازه Fuji Electric ژاپن یکی از پرچمداران بیرقیب آن است. این قطعه یک ماژول قدرت یکپارچه یا اصطلاحاً PIM از نسل ششم (V-Series) فوجی است که در پکیج فشرده M722 عرضه میشود.
ویژگی متمایز معماری PIM در این مدل، تجمیع کامل مدار پل دیود رکتیفایر ورودی، بخش چاپر ترمز دینامیکی (Dynamic Brake) و اینورتر سهفاز پایانی در یک کلاستر واحد است که نیاز به قطعات مجزا را در لایه قدرت درایو به طور کامل برطرف میسازد. فروشگاه توکل الکترونیک اصالت قطعی و سلامت فیزیکی این نیمههادی مقتدر صنعتی را تضمین مینماید.
بررسی دقیق کاتالوگ و محدودههای مجاز ولتاژ و جریان برای مهندسان اتوماسیون و تعمیرکاران پیش از فرآیند خرید الزامی است:
| پارامترهای کلیدی نیمههادی قدرت | دادههای آزمایشگاهی و ویژگیهای قطعه |
| پارتنامبر دقیق کالا | 7MBR150VX120-50 |
| برند سازنده و کشور مبدأ | فوجی الکتریک (Fuji Electric – 🇯🇵) |
| نوع پکیج و ساختار فنی | ماژول قدرت یکپارچه (Power Integrated Module – PIM) |
| فناوری سیلیکون چیپ | نسل ششم سری V (تلفات هدایتی بسیار پایین) |
| سقف ولتاژ عایق (Vces) | 1200 ولت واقعی |
| جریاندهی مداوم بار (Ic) | 150 آمپر نامی (فوقالعاده قدرتمند زیر بار سنگین) |
| مکانیزمهای حفاظتی جانبی | مجهز به ترمیستور داخلی هوشمند (NTC) جهت پایش مداوم حرارت سیلیکون |
| وزن خالص قطعه | حدود ۳۱۰ گرم با بیسپلیت مس خالص |
تحمل همزمان ولتاژ ۱۲۰۰ ولت و جریان مقتدرانه ۱۵۰ آمپر، خرید 7MBR150VX120-50 را در صنایع سنگین به اولویت اول تبدیل کرده است:
درایوهای فرکانس متغیر سنگین (VFD): المان اصلی بخش قدرت در اینورترهای ۳۸۰ ولت صنعتی جهت کنترل دور و گشتاور موتورهای توان بالا.
سروو درایوهای پیشرفته (AC & DC Servo): تأمین جریان پایدار خروجی برای درایورهای ماشینآلات CNC سنگین و بازوهای رباتیک.
منابع تغذیه بدون وقفه صنعتی (UPS): بخش تبدیل و پایدارسازی ولتاژ در خروجی یوپیاسهای فرکانس بالا کارخانجات.
سیستمهای پمپ و کمپرسور بزرگ: راهاندازی و مدیریت شتابگیری نرم موتورهای پرمصرف در صنایع نفت، گاز و پتروشیمی.
کاهش ولتاژ اشباع: معماری نوین چیپهای فوجی در سری VX، تلفات توان در حین کلیدزنی را به حداقل رسانده و راندمان حرارتی ماژول را تا حد چشمگیری ارتقا میدهد.
طراحی فوقفشرده (EconoPIM): با ادغام رکتیفایر، ترمز و اینورتر در یک بدنه، ابعاد بورد PCB دستگاه تا حد زیادی کوچکتر شده و هزینههای شینهبندی حرارتی کاهش مییابد.
ترمیستور هوشمند NTC: سنسور دمایی توکار قطعه، هرگونه فرار حرارتی یا اضافه بار ناگهانی را به بورد فرمان گزارش میدهد تا مسیر جریان قبل از آسیب به سیلیکون مسدود شود.
💡 یک نکته حیاتی از بخش فنی فروشگاه توکل الکترونیک:
جریان ۱۵۰ آمپری در سطح ولتاژ ۱۲۰۰ ولت، حرارت آنی شدیدی تولید میکند. سطح هیتسینک آلومینیومی دستگاه باید کاملاً صیقلی، بدون خط و خش و عاری از هرگونه براده فلزی باشد. اعمال خمیر سیلیکون مرغوب با گرید حرارتی بالا به صورت یک لایه نازک و کاملاً یکنواخت (بدون ایجاد حباب هوا) الزامی است. پیچهای ماژول را حتماً با گشتاور استاندارد (۲.۵ تا ۳.۵ نیوتنمتر) و به صورت ضربدری سفت کنید؛ کوچکترین عدم تقارن در نصب، سبب عدم انتقال حرارت و سوختن ناگهانی قطعه زیر بار سنگین میشود.
تست مدارهای درایور گیت: پیش از نصب قطعه جدید، حتماً عملکرد اپتوکوپلرهای ایزولاتور و ولتاژهای مثبت و منفی تغذیه گیت را پایش کنید.
اصالت قطعه شرط پایداری خط تولید: به دلیل ارزش ریالی بالا، نمونههای استوک بازسازیشده یا تقلبی در بازار کم نیستند که در جریانهای بالا به سرعت منفجر میشوند. همیشه اصالت قطعه را اولویت قرار دهید.
برای مشاهده سایر مدلها و بررسی قطعات مشابه، میتوانید از دستهبندی ماژولهای IGBT در فروشگاه بازدید کنید:
مشاهده دستهبندی ماژولهای IGBT
https://tavakolelectronic.com/product-category/نیمههادی-ها/ماژول-igbt/
همچنین برای دریافت اطلاعات فنی و دیتاشیت رسمی این قطعه، میتوانید به سایت سازنده مراجعه کنید:
سایت رسمی Fuji Electric
https://www.fujielectric.com
| Part Number | 7MBR150VX120-50 |
|---|---|
| مشخصات فنی | 150A-1200V |
| برند | FUJI |
