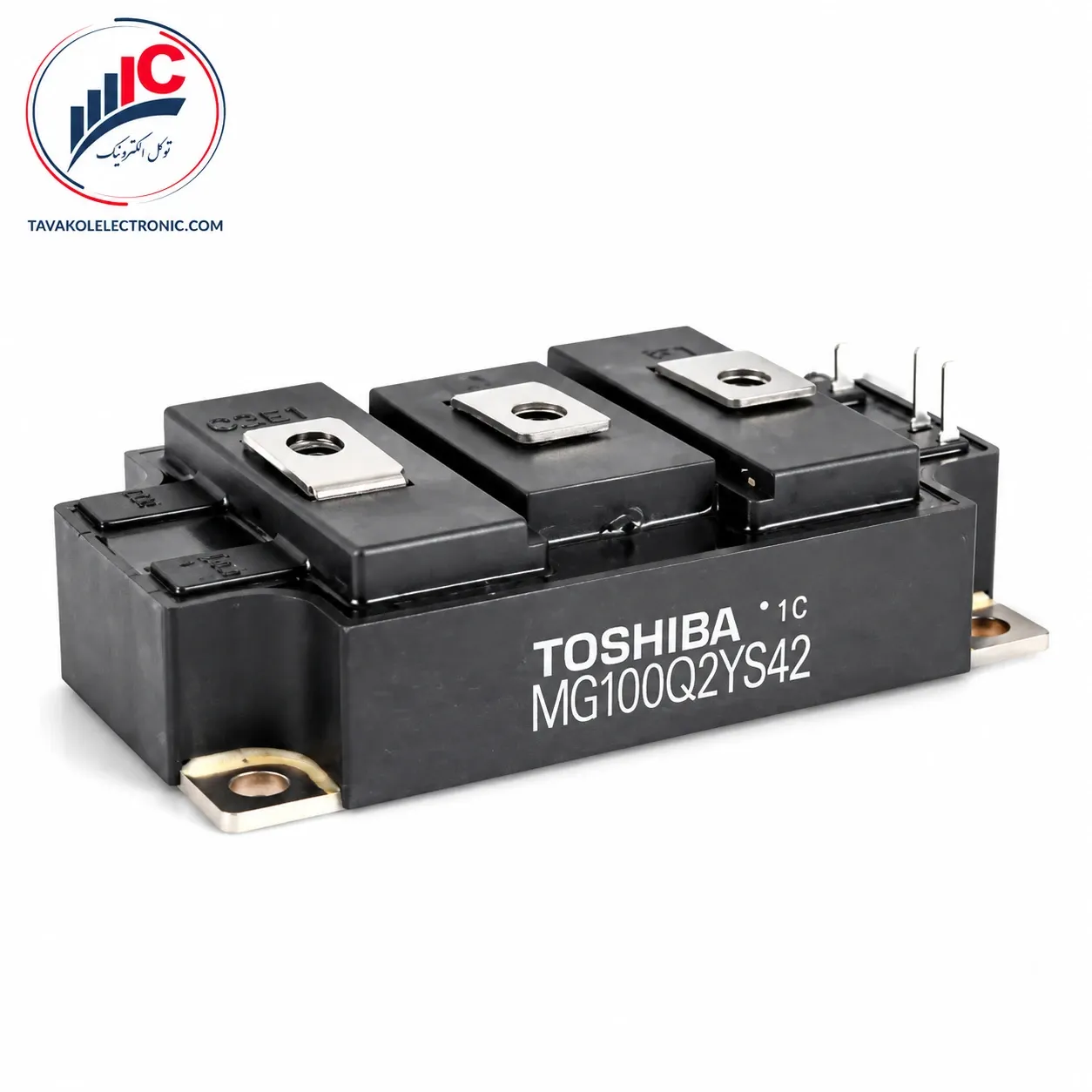

ماژول IGBT مدل MG100Q2YS42

توضیحات

معرفی تخصصی ماژول IGBT توشیبا MG100Q2YS42

ماژول قدرت مدل MG100Q2YS42 یکی از پیشرفته‌ترین ترانزیستورهای IGBT سیلیکونی با ساختار N کانال (N Channel) است که توسط کمپانی مطرح توشیبا برای استفاده در شرایط سخت صنعتی مهندسی شده است. این قطعه استراتژیک در حالت افزایشی (Enhancement-Mode) عمل می‌کند و به دلیل بهره‌گیری از امپدانس ورودی بالا، جریان درایو بسیار کمی برای راه‌اندازی گیت نیاز دارد. یکی از بزرگترین مزیت‌های ساختاری این مدل، تجمیع یک مدار کامل نیم‌پل (Half Bridge) درون یک پکیج واحد است که فضای اشغال شده روی هیت‌سینک و پیچیدگی‌های مدار چاپی را به شدت کاهش می‌دهد.

در طراحی تجهیزات الکترونیک قدرت، ایمنی در برابر اتصالی‌ها و مدیریت حرارت در اولویت قرار دارد. در این ماژول، تمامی الکترودها به طور کامل از بدنه (Case) ایزوله شده‌اند. این ویژگی به مهندسان طراح اجازه می‌دهد ماژول را مستقیماً روی سطوح خنک‌کننده نصب کنند، در حالی که مقاومت عایقی آن می‌تواند ولتاژ ۲۵۰۰ ولت متناوب را به مدت یک دقیقه به صورت کامل تحمل کند. ترکیب این ایزولاسیون با سرعت بالای سوییچینگ و زمان افت تنها ۰.۵ میکروثانیه، این قطعه را به قلب تپنده درایوهای صنعتی تبدیل کرده است.

جدول مشخصات فنی و تحلیل الکتریکی

برای طراحی دقیق مدارهای درایور، استناد به مقادیر رسمی دیتاشیت الزامی است. پارامترهای زیر مشخصات استاتیک و دینامیک این ماژول را به دقت نشان می‌دهند:

تحلیل این ارقام نشان‌دهنده راندمان بالای ماژول است؛ مقاومت حرارتی (Junction to Case) برای بخش ترانزیستور این قطعه تنها ۰.۱۷۹ درجه سانتی‌گراد بر وات است که قابلیت فوق‌العاده آن در دفع گرما را اثبات می‌کند.

کاربردهای استراتژیک در صنایع و اتوماسیون

با توجه به پیکربندی نیم‌پل و تحمل ولتاژ ۱۲۰۰ ولت، استفاده از ماژول MG100Q2YS42 در ۵ شاخه کلیدی زیر بیشترین بازدهی را دارد:

1. سیستم‌های سوییچینگ با توان بالا جهت کلیدزنی سریع و بدون تلفات.

2. مدارهای کنترل موتور (Motor Control Applications) و درایوهای فرکانس متغیر (VFD) در خطوط تولید.

3. منابع تغذیه بدون وقفه (UPS) سه فاز برای تامین پایدار برق مراکز داده.

4. اینورترهای جوشکاری صنعتی و تجهیزات ذوب و گرمایش القایی.

5. سیستم‌های سروو درایو و ماشین‌آلات CNC نیازمند پاسخ فرکانسی دقیق.

راهنمای خرید B2B و تضمین اصالت کالا MG100Q2YS42

حساسیت تجهیزات اتوماسیون صنعتی ایجاب می‌کند که در اورهال و تولید اینورترها، منحصراً از نیمه‌هادی‌های اصلی (Original) استفاده شود. قطعاتی مانند IGBT سری MG100Q2YS42 به دلیل قرارگیری در معرض جریان‌های هجومی و اسپایک‌های ولتاژ، نیازمند متریال سیلیکونی بی‌نقص هستند. استفاده از قطعات تقلبی (Fake) منجر به سوختگی زودهنگام، انفجار ماژول و توقف پرهزینه خطوط تولید کارخانجات خواهد شد. فروشگاه توکل الکترونیک با پشتوانه سال‌ها تجربه تخصصی در بازار الکترونیک قدرت، اصالت کالا، تطابق صددرصدی با ارقام دیتاشیت و سلامت فیزیکی ماژول‌های توشیبا را برای شرکت‌های اتوماسیون به صورت قطعی تضمین می‌کند تا مهندسان طراح خریدی ایمن و حرفه‌ای را تجربه کنند.

• برای دسترسی به قطعات مکمل، از دسته‌بندی ابزارآلات و قطعات الکترونیک فروشگاه توکل الکترونیک دیدن فرمایید.

• جهت مطالعه کاتالوگ‌های جامع‌تر، می‌توانید به سایت رسمی شرکت TOSHIBA مراجعه نمایید.

پرسش‌های متداول (FAQ)

۱. پیکربندی و آرایش داخلی ماژول MG100Q2YS42 به چه صورت است؟ این قطعه به صورت یکپارچه شامل یک مدار کامل نیم‌پل (Half Bridge) در یک پکیج است و در حالت Enhancement-Mode فعالیت می‌کند. این پیکربندی به شدت در طراحی اینورترها کاربرد دارد.

۲. میزان تحمل ولتاژ و جریان نامی این ماژول IGBT چقدر ارزیابی شده است؟ بر اساس مستندات رسمی، این ماژول توانایی مسدود کردن ولتاژ کلکتور امیتر تا ۱۲۰۰ ولت را دارد و جریان پیوسته ۱۰۰ آمپر را از خود عبور می‌دهد. در حالت پالسی (مدت زمان ۱ میلی‌ثانیه)، این تحمل جریان تا ۲۰۰ آمپر قابل افزایش است.

۳. آیا این ماژول دارای ساختار ایزوله و محافظت‌شده است؟ بله، جهت افزایش ایمنی صنعتی، تمامی الکترودهای این ماژول از بدنه فلزی ایزوله شده‌اند. مقاومت این ایزولاسیون برای تست یک دقیقه‌ای با ولتاژ متناوب ۲۵۰۰ ولت تایید شده است.

۴. سرعت سوییچینگ و تلفات کلیدزنی این قطعه در چه وضعیتی قرار دارد؟ این قطعه سرعت بسیار بالایی در قطع و وصل دارد. زمان افت (Fall Time) و زمان بازیابی معکوس ($t_{rr}$) آن در شرایط نامی، حداکثر ۰.۵ میکروثانیه است که تضمین‌کننده تلفات دینامیکی بسیار پایین در فرکانس‌های بالاست.

۵. ولتاژ اشباع کلکتور امیتر در MG100Q2YS42 چه مقداری است؟ ولتاژ اشباع پایین ارتباط مستقیمی با کاهش هدررفت انرژی دارد. در این ماژول، ولتاژ اشباع کلکتور امیتر (V_CE(sat)) حداکثر ۴.۰ ولت گزارش شده است
