🔴 مشخصات، قیمت و خرید ماژول IGBT فوجی 7MBR50SB120H-70

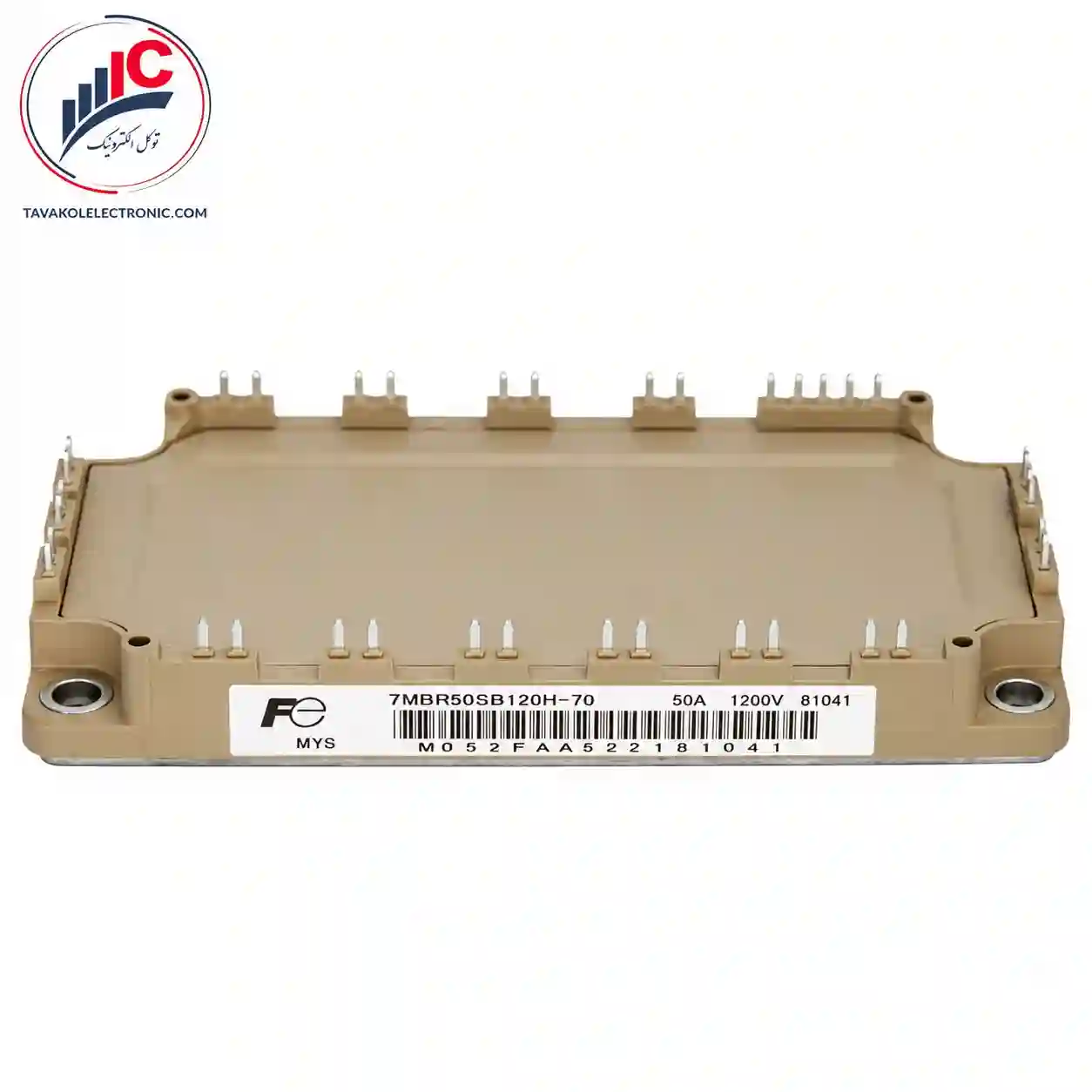

تضمین بقا و کارکرد بدون توقف سیستم‌های سوئیچینگ فرکانس‌بالا تحت بار سنگین، نیازمند به کارگیری نیمه‌هادی‌های ارتقایافته‌ای است که لایه قدرت مدار را بیمه کنند. ماژول 7MBR50SB120H-70 یک کلاستر فوق‌العاده پایدار و مهندسی‌شده از کمپانی پیشرو فوجی الکتریک ژاپن است که در دسته کلاسترهای یکپارچه PIM (هفت‌تایی سخت‌کار) طبقه‌بندی می‌شود. این قطعه به دلیل اصلاحات ساختاری لایه سیلیکون، انتخابی ایده‌آل برای دستگاه‌های حساس به نویز صنعتی است.

بزرگ‌ترین شاخصه فنی این پارت‌نامبر، مهار خیره‌کننده تلفات سوئیچینگ ناشی از جریان‌های بازگشتی پله‌های سلفی است که راندمان کلی سیستم را به شکل چشمگیری بالا می‌برد. این پکیج منحصربه‌فرد، پل دیود رکتیفایر سه‌فاز ورودی، لایه چاپر ترمز دینامیکی و اینورتر ۶ تایی خروجی را در یک بدنه مقتدر و کاملاً عایق تجمیع کرده و توانایی کلیدزنی مداوم تا جریان ۵۰ آمپر را زیر سقف ولتاژ ۱۲۰۰ ولت داراست. مجموعه توکل الکترونیک با تکیه بر اصالت و سابقه خود، کیفیت فیزیکی این المان صنعتی ژاپنی را برای بردهای شما گارانتی می‌کند.

📋 معیارهای فنی کاتالوگ (Technical Data)

بررسی دقیق متغیرهای الکتریکی و آستانه‌های حرارتی این کلاستر ارتقایافته پیش از اقدام به خرید، ریسک خطاهای ناخواسته برد درایور گیت را کاملاً خنثی می‌سازد:

🛠️ تفکیک مصارف صنعتی (Applications)

مهندسی بهینه گیت‌ها و کاهش نویز الکترومغناطیسی در این مدل، خرید آن را در صنایع و تجهیزات زیر به یک اولویت فنی تبدیل کرده است:

• اینورترهای پیشرفته کنترل دور (VFD): المان سوئیچینگ اصلی در بخش خروجی درایوهای صنعتی ۳۸۰ ولت جهت کنترل گشتاور و دور الکتروموتورها.

• بردهای تخصصی سروو درایو: تامین جریانات کاملاً تقارنی، هموار و بدون اعوجاج فرکانسی در موتورهای محور دستگاه‌های CNC.

• منابع تغذیه بدون وقفه صنعتی (UPS): بخش اینورتر مبدل قدرت فرکانس بالا در سیستم‌های یوپی‌اس سخت‌کار کارخانجات و داتا‌سنترها.

• تجهیزات هیدرولیک و بالابرهای سنگین: تحمل مداوم شوک‌های جریانی ناگهانی ناشی از تغییر بارهای لحظه‌ای به کمک بخش ترمز دینامیکی داخلی.

✨ تمایزها و ویژگی‌ها (Key Features)

• کاهش حداکثری نویز EMI: ساختار لایه سیلیکونی در مدل 7MBR50SB120H-70 به گونه‌ای بازطراحی شده که نوسانات ضربه‌ای گیت و تداخلات الکترومغناطیسی مدار به شدت سرکوب می‌شوند.

• حفاظت هوشمند حرارتی: ترمیستور NTC داخلی ماژول وضعیت حرارتی تراشه را لحظه به لحظه به بورد کنترلر گزارش می‌دهد تا پیش از وقوع فرار حرارتی، فرامین فرمان مسدود شوند.

• افت ولتاژ اشباع ناچیز کفی: به لطف بهره‌گیری از آلیاژ اصلاح‌شده در کفی این نسل، انتقال گرما با سرعت بالاتری انجام شده که نتیجه آن، خنک ماندن قطعه زیر بارهای متوالی است.

⚠️ راهنمای نصب کارگاهی (Installation Guide)

💡 یک نکته حیاتی از دپارتمان فنی توکل الکترونیک:

انتقال جریان ۵۰ آمپر تحت ولتاژ ۱۲۰۰ ولت در ابعاد فشرده ماژول 7MBR50SB120H-70، چگالی حرارتی بسیار بالایی را تولید می‌کند. سطح هیت‌سینک آلومینیومی خنک‌کننده باید پیش از نصب، کاملاً صاف، صیقلی و عاری از هرگونه خط و خش یا براده فلزی ناشی از قلاویزکاری باشد. اعمال یک لایه خمیر سیلیکون مرغوب صنعتی با ضریب انتقال حرارت بالا به صورت کاملاً نازک و یکنواخت (بدون حباب هوا) برای بقای قطعه الزامی است. پیچ‌های کفی بدنه را حتماً به صورت ضربدری و با گشتاور متقارن سفت کنید؛ فشار نامتوازن قطعه را کج نشانده و زیر بار ذوب می‌کند.

• بررسی سلامت گیت‌درایور: پیش از قراردادن ماژول جدید روی دستگاه، حتماً ولتاژهای بخش تغذیه گیت و شکل موج خروجی اپتوکوپلرهای ایزولاتور را با اسیلوسکوپ پایش کنید تا موج مربعی کاملاً بالانس باشد.

• ریسک قطعات فیک ریبرند شده: قطعات استوک بازسازی‌شده یا کدهای ضعیف‌تری که پارت‌نامبر این کالا روی آن‌ها حک شده، در بازار وجود دارند. عدم تحمل توان نامی در این قطعات فیک، کل بورد فرمان شما را به صورت کامل خواهد سوزاند.

🛒 فروشگاه توکل الکترونیک (Tavakol Electronic)

تامین نیمه‌هادی‌های خاص صنعتی، نیازمند تخصص فنی، زنجیره تامین مستقیم و اطمینان از اصالت کالا است. ما در فروشگاه توکل الکترونیک با درک نیاز خطوط تولید و کارگاه‌های اورهال، ماژول مقتدر 7MBR50SB120H-70 اورجینال فوجی الکتریک ژاپن را با قیمت دست اول، تضمین قطعی اصالت و ارسال سریع به سراسر ایران فراهم آورده‌ایم. شما می‌توانید جهت ثبت سفارش آنلاین، استعلام موجودی تعداد بالا و یا دریافت مشاوره فنی، از طریق همین صفحه اقدام کرده یا با کارشناسان ما تماس بگیرید.
