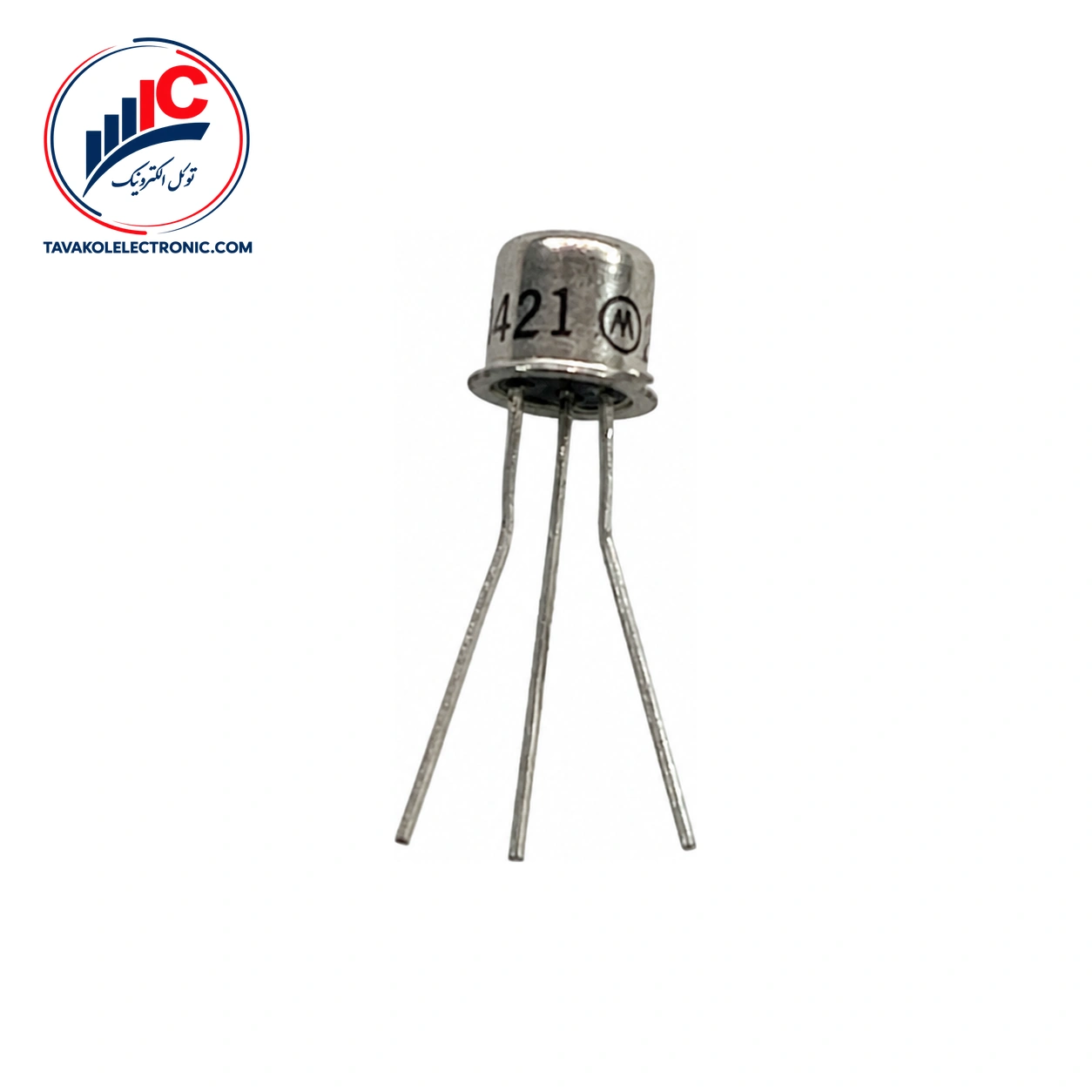

ماسفت 2N4091

ویژگی‌ها
Part Number2N4091
پکیجTO-18
Channel TypeN-Channel
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی 2N4091 و ویژگی‌های اصلی

این ماسفت یک JFET کانال N از شرکت InterFET است که برای کاربردهای سوئیچینگ با نویز بسیار کم در طراحی‌های میان‌فرکانس تا فرکانس بالا در نظر گرفته شده است. چگالی نویز ولتاژ معمول این قطعه 1.2 نانوولت بر ریشه هرتز است؛ بنابراین در مسیرهایی که نویز اهمیت دارد، این مشخصه باید در کنار شرایط واقعی مدار بررسی شود.

نسخه اصلی این ماسفت در پکیج TO-18، نصب از طریق سوراخ و با آب‌بندی هرمتیک ارائه می‌شود. این خانواده با نام PN4091 در پکیج TO-92 و با نام SMP4091 در پکیج نصب سطحی SOT23 یا TO-236AB نیز عرضه شده است. این نام‌ها نسخه‌های سفارش هستند و پیش از خرید باید با نیاز مکانیکی برد تطبیق داده شوند.

برای مقایسه گزینه‌های مرتبط، عبارت مشاهده ماسفت می‌تواند مسیر مناسبی برای بررسی دسته‌بندی محصولات باشد.


مشخصات فنی 2N4091

مقادیر زیر مهم‌ترین پارامترهای انتخاب این قطعه را نشان می‌دهند. مقادیر حداقل، حداکثر و معمول فقط همراه با شرایط آزمون خود معنا دارند و نباید مستقل از وضعیت مدار تفسیر شوند.

پارامتر مقدار شرایط آزمون
نوع قطعه JFET کانال N —
شکست گیت-سورس حداقل 40- ولت VDS=0 V، IG=1- μA، در 25°C
جریان اشباع درین-سورس حداقل 30 mA VGS=0 V، VDS=20 V، پالسی، در 25°C
ولتاژ قطع گیت-سورس حداقل 5- تا حداکثر 10- ولت VDS=20 V، ID=1 nA، در 25°C
مقاومت روشن درین-سورس حداکثر 30 Ω VGS=0 V، ID=0 A، در 1 kHz
زمان‌های سوئیچینگ روشن‌شدن و خیز: حداکثر 10 ns؛ خاموش‌شدن: حداکثر 40 ns VDD=3 V، VGS(ON)=0 V

نکات انتخاب الکتریکی 2N4091

برای این قطعه، جریان معکوس گیت-سورس حداکثر 1- نانوآمپر در VGS برابر با 20- ولت و VDS برابر با صفر ولت، در دمای 25°C، مشخص شده است. نشتی معمول گیت در دمای اتاق 50 پیکوآمپر است. این مقادیر برای مدارهای حساس به جریان‌های بسیار کم اهمیت دارند، اما مقایسه آن‌ها باید با توجه به شرایط آزمون انجام شود.

جریان اشباع درین-سورس حداقل 30 میلی‌آمپر است و ولتاژ قطع گیت-سورس در بازه حداقل 5- تا حداکثر 10- ولت تعریف شده است. مقاومت روشن درین-سورس نیز حداکثر 30 اهم است. زمان روشن‌شدن و زمان خیز هرکدام حداکثر 10 نانوثانیه و زمان خاموش‌شدن حداکثر 40 نانوثانیه اعلام شده است.

پکیج و سفارش 2N4091

اگر طراحی شما برای نصب از طریق سوراخ انجام شده است، TO-18 نسخه اصلی موردنظر برای سفارش است. در صورت نیاز به TO-92 یا نصب سطحی، باید نام نسخه سفارش را جداگانه بررسی کنید: PN4091 برای TO-92 و SMP4091 برای SOT23 یا TO-236AB. تفاوت پکیج و نام سفارش می‌تواند روی جانمایی و مونتاژ برد اثر بگذارد؛ بنابراین این موارد را پیش از ثبت سفارش با نمونه موردنیاز تطبیق دهید.


قیمت و خرید 2N4091 از توکل الکترونیک

برای استعلام قیمت و موجودی روز 2N4091 با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور فراهم است. این قطعه با ضمانت اصالت کالا عرضه می‌شود و ارسال به سراسر کشور انجام می‌گیرد.

هنگام ثبت درخواست، پارت‌نامبر، پکیج TO-18 و تعداد موردنیاز را اعلام کنید تا بررسی پارت‌نامبر قبل از سفارش انجام شود. در صورت نیاز، امکان مراجعه حضوری به توکل الکترونیک در بازار جمهوری تهران نیز وجود دارد.


جمع‌بندی و ثبت سفارش 2N4091

این ماسفت یک JFET کانال N کم‌نویز از InterFET است که برای سوئیچینگ کم‌نویز در طراحی‌های میان‌فرکانس تا فرکانس بالا معرفی شده است. پکیج اصلی آن TO-18 هرمتیک است و نسخه‌های PN4091 و SMP4091 به‌ترتیب برای TO-92 و SOT23 ارائه شده‌اند. پیش از خرید، نوع پکیج، جریان اشباع، ولتاژ قطع و زمان‌های سوئیچینگ را با نیاز مدار خود مقایسه کنید و سپس برای قیمت، موجودی و ثبت سفارش با فروشگاه تماس بگیرید.


سؤالات متداول درباره 2N4091

2N4091 چه نوع قطعه‌ای است؟

این قطعه یک JFET کانال N از شرکت InterFET است و برای کاربردهای سوئیچینگ با نویز بسیار کم در طراحی‌های میان‌فرکانس تا فرکانس بالا در نظر گرفته شده است.

پکیج اصلی 2N4091 چیست؟

نسخه اصلی در پکیج TO-18 نصب از طریق سوراخ و با آب‌بندی هرمتیک ارائه می‌شود. PN4091 نسخه TO-92 و SMP4091 نسخه SOT23 یا TO-236AB هستند؛ بنابراین پیش از سفارش باید نام نسخه و نوع نصب بررسی شود.

چگونه قیمت و موجودی این قطعه را دریافت کنیم؟

برای اطلاع از قیمت و موجودی روز 2N4091، از توکل الکترونیک استعلام بگیرید.

توضیحات تکمیلی

Part Number

2N4091

پکیج

TO-18

Channel Type

N-Channel
