ماسفت IRF3703

ویژگی‌ها
Part NumberIRF3703
پکیجTO-220AB
Channel TypeN-Channel
مشخصات فنیVDS: 30 V, ID: 210 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

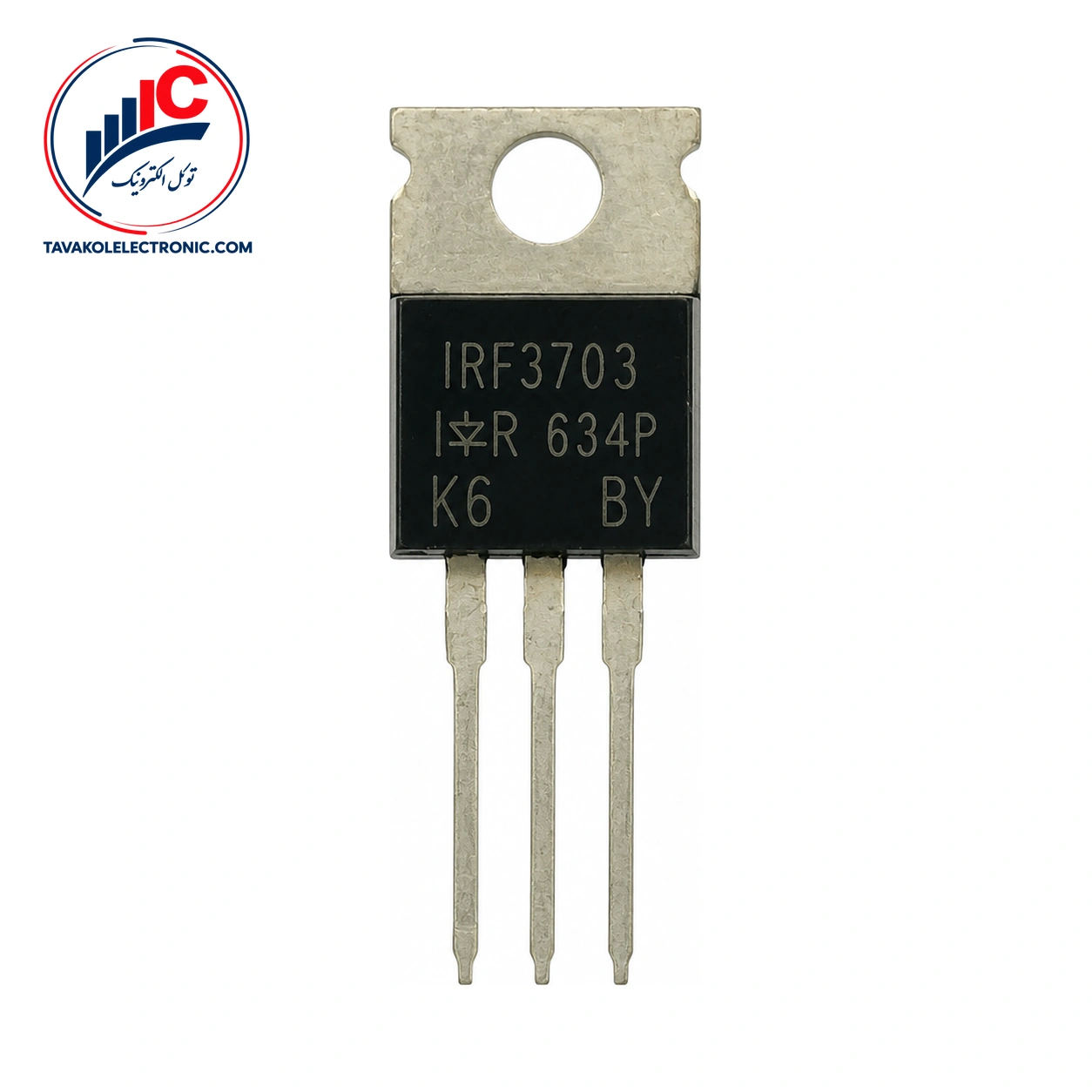

معرفی IRF3703

IRF3703 یک ماسفت کانال N از برند INCHANGE و از نوع افزایشی است. این ویژگی‌ها در انتخاب قطعه برای مدارهای سوئیچینگ و طراحی‌های مبتنی بر کنترل گیت اهمیت دارند.

در پیکربندی TO-220C، پایه 1 گیت، پایه 2 درین و پایه 3 سورس است. اگر برد یا قطعه شما از این پیکربندی استفاده می‌کند، قبل از نصب شماره پایه‌ها را بررسی کنید. برای خرید ماسفت، تطبیق پارت‌نامبر درج‌شده روی قطعه با نیاز مدار، از خطا هنگام جایگزینی جلوگیری می‌کند.


مشخصات فنی ماسفت IRF3703

ولتاژ شکست درین-سورس حداقل 30 V است. این مقدار با VGS=0 V و ID=250 µA در دمای 25°C، مگر آنکه خلاف آن ذکر شود، اندازه‌گیری شده است. ولتاژ آستانه گیت در بازه 2.0 تا 4.0 V قرار دارد و شرایط آزمون آن VDS=VGS و ID=250 µA در دمای 25°C است.

مقاومت روشن‌شدن درین-سورس حداکثر 2.8 mΩ است؛ این مقدار در VGS=10 V و ID=76 A در دمای 25°C مشخص شده است. هنگام مقایسه قطعات، شرایط آزمون مقاومت روشن را هم در نظر بگیرید.

مشخصه مقدار شرایط
نوع کانال N-channel حالت افزایشی
پیکربندی پایه 1: Gate، 2: Drain، 3: Source TO-220C
ولتاژ شکست درین-سورس حداقل 30 V VGS=0 V، ID=250 µA
ولتاژ آستانه گیت 2.0 تا 4.0 V VDS=VGS، ID=250 µA
مقاومت روشن‌شدن حداکثر 2.8 mΩ VGS=10 V، ID=76 A

محدودیت‌های IRF3703

ولتاژ درین-سورس 30 V و ولتاژ گیت-سورس ±20 V در گروه حد مطلق قرار دارند و نباید به‌عنوان محدوده کار عادی یا حاشیه ایمنی طراحی در نظر گرفته شوند. جریان درین پیوسته حداکثر 210 A و جریان پالسی تکی حداکثر 1000 A نیز حد مطلق هستند.

توان تلفاتی کل حداکثر 230 W در دمای کیس 25°C و دمای پیوند کاری حداکثر 175°C اعلام شده است. این اعداد برای ارزیابی محدودیت قطعه کاربرد دارند و نباید به‌عنوان مقدار کارکرد معمول در نظر گرفته شوند.

از دیگر مشخصه‌های اعلام‌شده می‌توان به نشتی گیت-سورس حداکثر ±0.2 µA در VGS=±20 V، نشتی درین-سورس حداکثر 20 µA در VDS=24 V و VGS=0 V و ولتاژ مستقیم دیود حداکثر 1.3 V در IS=76 A و VGS=0 V اشاره کرد.


خرید و قیمت ماسفت

برای اطلاع از قیمت و موجودی روز، با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور فراهم است. پیش از ثبت سفارش، پارت‌نامبر و مشخصات الکتریکی موردنیاز خود را اعلام کنید تا تطبیق کالا بهتر انجام شود.


سؤالات متداول درباره ماسفت

IRF3703 از چه نوع ماسفتی است؟

این قطعه یک ماسفت کانال N و از نوع ترانزیستور حالت افزایشی است.

ترتیب پایه‌ها در پیکربندی TO-220C چگونه است؟

در پیکربندی TO-220C، پایه 1 گیت، پایه 2 درین و پایه 3 سورس است. پیش از نصب، پیکربندی قطعه و برد را با هم بررسی کنید.

مقاومت روشن‌شدن قطعه چه مقدار است؟

مقاومت روشن‌شدن درین-سورس حداکثر 2.8 mΩ است و این مقدار در VGS=10 V و ID=76 A در دمای 25°C مشخص شده است.


جمع‌بندی و سفارش IRF3703

این ماسفت کانال N با حالت افزایشی، ولتاژ شکست درین-سورس حداقل 30 V و مقاومت روشن‌شدن حداکثر 2.8 mΩ در شرایط تعیین‌شده شناخته می‌شود. برای انتخاب دقیق، نوع کانال، ولتاژهای مدار، جریان موردنیاز، شرایط حرارتی و در صورت استفاده، پیکربندی پایه TO-220C را بررسی کنید. برای استعلام قیمت، موجودی و ثبت سفارش، اطلاعات پارت‌نامبر را برای توکل الکترونیک ارسال کنید.

توضیحات تکمیلی

Part Number

IRF3703

پکیج

TO-220AB

Channel Type

N-Channel

مشخصات فنی

VDS: 30 V, ID: 210 A
