SI9243AEY از محصولات Vishay / Siliconix و یک ترنسیور باس تک‌سَر برای ارتباط سریال دوطرفه است. این قطعه برای کاربردهای عیب‌یابی خودرو طراحی شده و در پکیج 8-pin narrow-body SO عرضه میشود. هنگام انتخاب، تطبیق دقیق پارت‌نامبر، نوع پکیج و شرایط تغذیه با طراحی موجود اهمیت دارد.
این قطعه برای مدارهایی مناسب است که به ارتباط میان بخش‌های مختلف یک سامانه عیب‌یابی خودرویی نیاز دارند. بازه‌های تغذیه، دمای کاری و مشخصات سیگنال، از مهم‌ترین مواردی هستند که باید پیش از جایگزینی یا سفارش بررسی شوند.
SI9243AEY یک ترنسیور باس تک‌سَر با قابلیت ارتباط سریال دوطرفه است. در ورودی TX، سطح Low حداکثر 1.5 V و سطح High حداقل 3.5 V، در کل بازه دمایی کاری مشخص شده است.
فرکانس انتقال از K به RXK حداقل 50 kHz و مقدار معمول آن 200 kHz است. این مشخصه در شرایطی شامل 6 V کمتر از VBAT و VBAT کمتر از 16 V، مقاومت RK برابر 510 Ω و خازن CK حداکثر 1.3 nF بیان شده است. زمان صعود و نزول خروجی K نیز حداکثر 9.6 µs است.
مقاومت Pull-up خروجی‌های RXL و RXK حداقل 5 kΩ و حداکثر 20 kΩ است. این اطلاعات برای بررسی سطح سیگنال و زمان‌بندی ارتباط در مرحله طراحی کاربرد دارند.
مهم‌ترین مشخصات انتخاب این قطعه در جدول زیر آمده است:
| مشخصه | مقدار |
|---|---|
| نوع عملکرد | ترنسیور باس تک‌سَر، ارتباط سریال دوطرفه |
| پکیج | 8-pin narrow-body SO |
| بازه پیشنهادی VBAT | 6 تا 36 V |
| بازه پیشنهادی VDD | 4.5 تا 5.5 V |
| دمای کاری | −40 تا 125 °C |
| فرکانس انتقال K به RXK | حداقل 50 و معمول 200 kHz |
بازه پیشنهادی تغذیه باتری VBAT از 6 تا 36 V و بازه پیشنهادی تغذیه منطقی VDD از 4.5 تا 5.5 V است. دمای کاری خودرویی قطعه نیز از −40 تا 125 °C اعلام شده است.
در حالت Standby، جریان تغذیه باتری کمتر از 1 µA به‌صورت معمول و حداکثر 10 µA است؛ این مشخصه با شرط VDD ≤ 0.5 V و VBAT ≤ 12 V بیان میشود. جریان تغذیه باتری در حالت Off نیز 120 µA معمول و 220 µA حداکثر است.
خاموشی ناشی از دمای بیش‌ازحد هنگام افزایش دما، در 160 °C حداقل و 180 °C به‌صورت معمول مشخص شده است. حفاظت باتری معکوس تا VBAT برابر با −24 V ارائه میشود. همچنین محدوده −24 تا 45 V برای VBAT یک حد مطلق و رتبه‌بندی تنشی است و نباید به‌عنوان بازه بهره‌برداری عادی در نظر گرفته شود.
برای خرید ماسفت میتوانید قیمت و موجودی روز SI9243AEY را از توکل الکترونیک استعلام کنید. این قطعه به‌صورت فروش تکی و تعدادی عرضه میشود و برای خرید عمده یا تأمین شرکتی، امکان دریافت پیش‌فاکتور وجود دارد.
توکل الکترونیک ضمانت اصالت کالا، بررسی پارت‌نامبر قبل از سفارش و ارسال به سراسر کشور را ارائه می‌کند. برای اطلاع از قیمت نهایی، تعداد موردنیاز و پارت‌نامبر را اعلام کنید. پیش از ثبت سفارش، شماره قطعه روی طراحی یا فهرست قطعات را با این ماسفت تطبیق دهید.
این قطعه یک ترنسیور باس تک‌سَر برای ارتباط سریال دوطرفه است و برای کاربردهای عیب‌یابی خودرو طراحی شده است.
پکیج این قطعه 8-pin narrow-body SO است.
بازه پیشنهادی VBAT برابر 6 تا 36 V و بازه پیشنهادی VDD برابر 4.5 تا 5.5 V است. این مقادیر باید با شرایط مدار موردنظر تطبیق داده شوند.
SI9243AEY با عملکرد ترنسیور باس، ارتباط سریال دوطرفه، کاربرد در عیب‌یابی خودرو، پکیج 8-pin narrow-body SO و بازه دمایی −40 تا 125 °C، برای طراحی‌های مرتبط با سامانه‌های خودرویی قابل بررسی است. برای ثبت سفارش، تعداد موردنیاز را همراه با پارت‌نامبر اعلام کنید تا قیمت روز، موجودی و امکان تأمین بررسی شود.
| Part Number | SI9243AEY |
|---|---|
| پکیج | SOP |

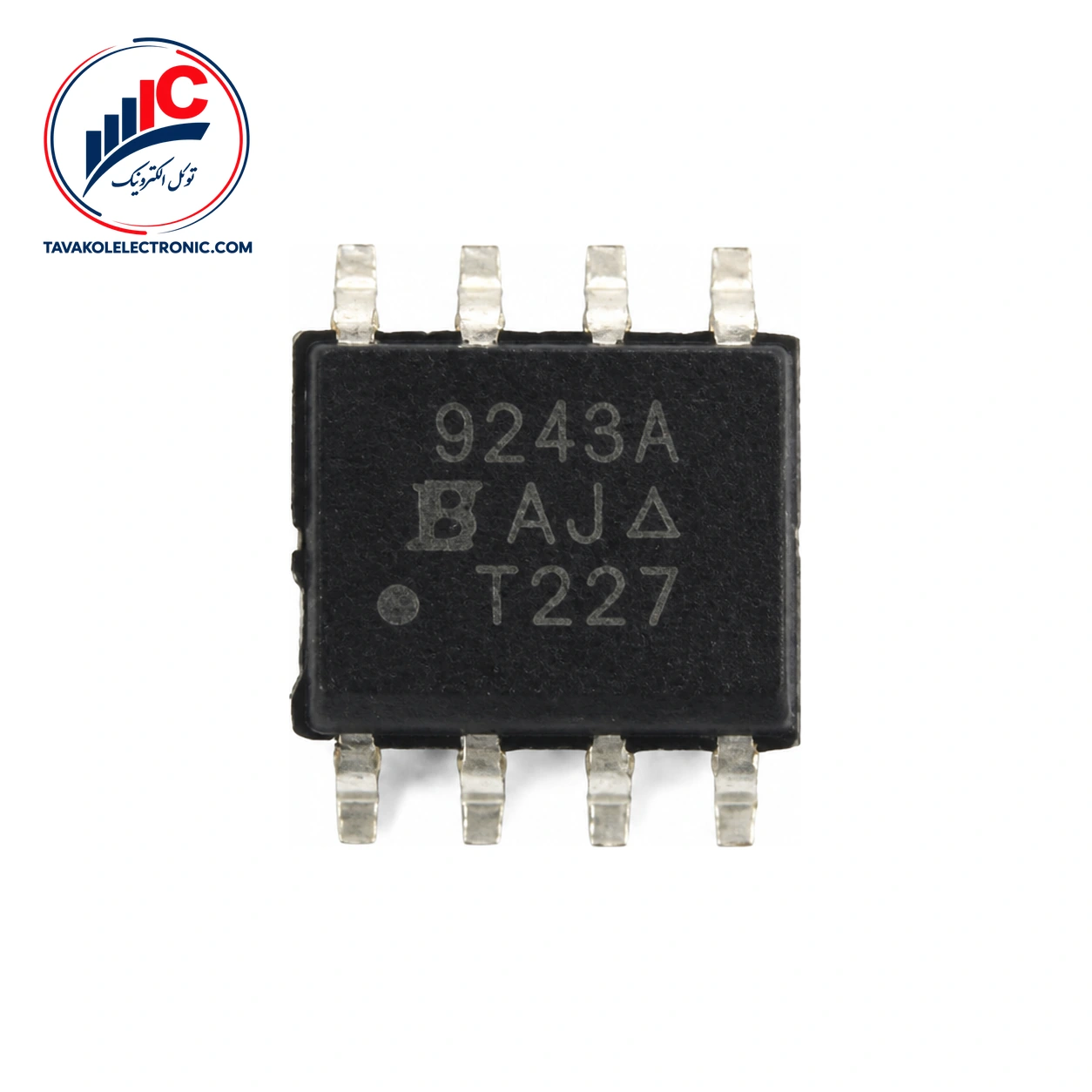

ماسفت SI9243AEY
