FQA170N06 یک ماسفت قدرت N-channel از نوع enhancement-mode ساخت onsemi است که برای کلیدزنی توان در مدارهای مختلف طراحی میشود. کاربردهای اعلام‌شده برای آن شامل تجهیزات خودرویی، مبدل‌های DC/DC و مدیریت توان با بازده بالا در محصولات قابل‌حمل و باتری‌محور است.
این قطعه در پکیج TO-3P عرضه میشود؛ بنابراین قبل از انتخاب، فضای نصب و مشخصات مکانیکی برد یا مجموعه را با این پکیج تطبیق دهید. بررسی پارت‌نامبر با BOM یا مستندات پروژه هم به انتخاب درست کمک می‌کند.
مقاومت روشن‌شدن درین-سورس این ماسفت در VGS = 10 V و ID = 85 A، مقدار تیپیک 0.0045 Ω و حداکثر 0.0056 Ω دارد. این مقادیر در TC = 25°C بیان شده‌اند و فقط در همین شرایط آزمون باید تفسیر شوند.
ولتاژ آستانه گیت بین حداقل 2.0 V و حداکثر 4.0 V است؛ این مشخصه در ID = 250 µA، VDS = VGS و TC = 25°C اندازه‌گیری شده است. شارژ کل گیت نیز در VDS = 48 V، ID = 170 A و VGS = 10 V، مقدار تیپیک 220 nC و حداکثر 290 nC دارد.
| پارامتر | مقدار | شرایط |
|---|---|---|
| نوع کانال | N-channel enhancement-mode | ماسفت قدرت |
| پکیج | TO-3P | نوع نصب |
| مقاومت روشن‌شدن | 0.0045 Ω تیپیک؛ 0.0056 Ω حداکثر | VGS = 10 V، ID = 85 A، TC = 25°C |
| شارژ کل گیت | 220 nC تیپیک؛ 290 nC حداکثر | VDS = 48 V، ID = 170 A، VGS = 10 V |
| دمای کار و نگهداری | −55 تا +175°C | بازه اعلام‌شده |
برای مقایسه مدل‌های موجود در این دسته، عبارت خرید ماسفت را دنبال کنید تا گزینه‌های مرتبط را ببینید.
ولتاژ درین-سورس 60 V، جریان پیوسته 170 A در TC = 25°C و 120 A در TC = 100°C، همگی رتبه‌های حداکثر مطلق هستند و نباید به‌عنوان شرایط کار عادی در نظر گرفته شوند. جریان پالسی حداکثر 680 A نیز به محدودیت‌های مربوط به دمای پیوند و پهنای پالس وابسته است.
حداکثر ولتاژ گیت-سورس ±25 V و حداکثر توان تلفاتی 375 W در TC = 25°C اعلام شده است. در طراحی نهایی، مدار درایو گیت، دفع حرارت و شرایط واقعی بار باید جداگانه بررسی شوند.
ظرفیت انتقال معکوس 620 pF به‌صورت تیپیک و 810 pF به‌صورت حداکثر، در VDS = 25 V، VGS = 0 V و فرکانس 1.0 MHz مشخص شده است. زمان تأخیر روشن‌شدن نیز 85 ns تیپیک و 180 ns حداکثر، در VDD = 30 V، ID = 85 A و RG = 25 Ω است. این پارامترها برای ارزیابی رفتار کلیدزنی در کنار مشخصات سایر اجزای مدار استفاده می‌شوند.
این مدل برای کاربردهای خودرویی، مبدل‌های DC/DC و کلیدزنی با بازده بالا در مدیریت توان معرفی شده است. محصولات قابل‌حمل و باتری‌محور هم در محدوده کاربردهای اعلام‌شده قرار دارند؛ بااین‌حال، تطبیق ولتاژ، جریان، درایو گیت، شرایط حرارتی و پکیج با نیاز واقعی مدار ضروری است.
برای استعلام قیمت و موجودی روز FQA170N06 با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور برای این قطعه فراهم است. پیش از ثبت سفارش، پارت‌نامبر را با نیاز پروژه تطبیق دهید.
این قطعه یک ماسفت قدرت N-channel از نوع enhancement-mode با پکیج TO-3P است.
کاربردهای اعلام‌شده شامل تجهیزات خودرویی، مبدل‌های DC/DC و کلیدزنی با بازده بالا برای مدیریت توان در محصولات قابل‌حمل و باتری‌محور است.
خیر. مقدار 170 A یک رتبه حداکثر مطلق در TC = 25°C است و بدون بررسی شرایط حرارتی و طراحی مدار نباید به‌عنوان جریان کاری عادی در نظر گرفته شود.
اگر به یک ماسفت N-channel در پکیج TO-3P برای مدارهای کلیدزنی توان نیاز دارید، FQA170N06 را با شرایط واقعی مدار، مشخصات درایور گیت و الزامات حرارتی مقایسه کنید. برای دریافت قیمت، موجودی روز و پیش‌فاکتور، پارت‌نامبر دقیق را به توکل الکترونیک اعلام کنید.
| Part Number | FQA170N06 |
|---|---|
| پکیج | TO-3P |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 60 V, ID: 170 A |

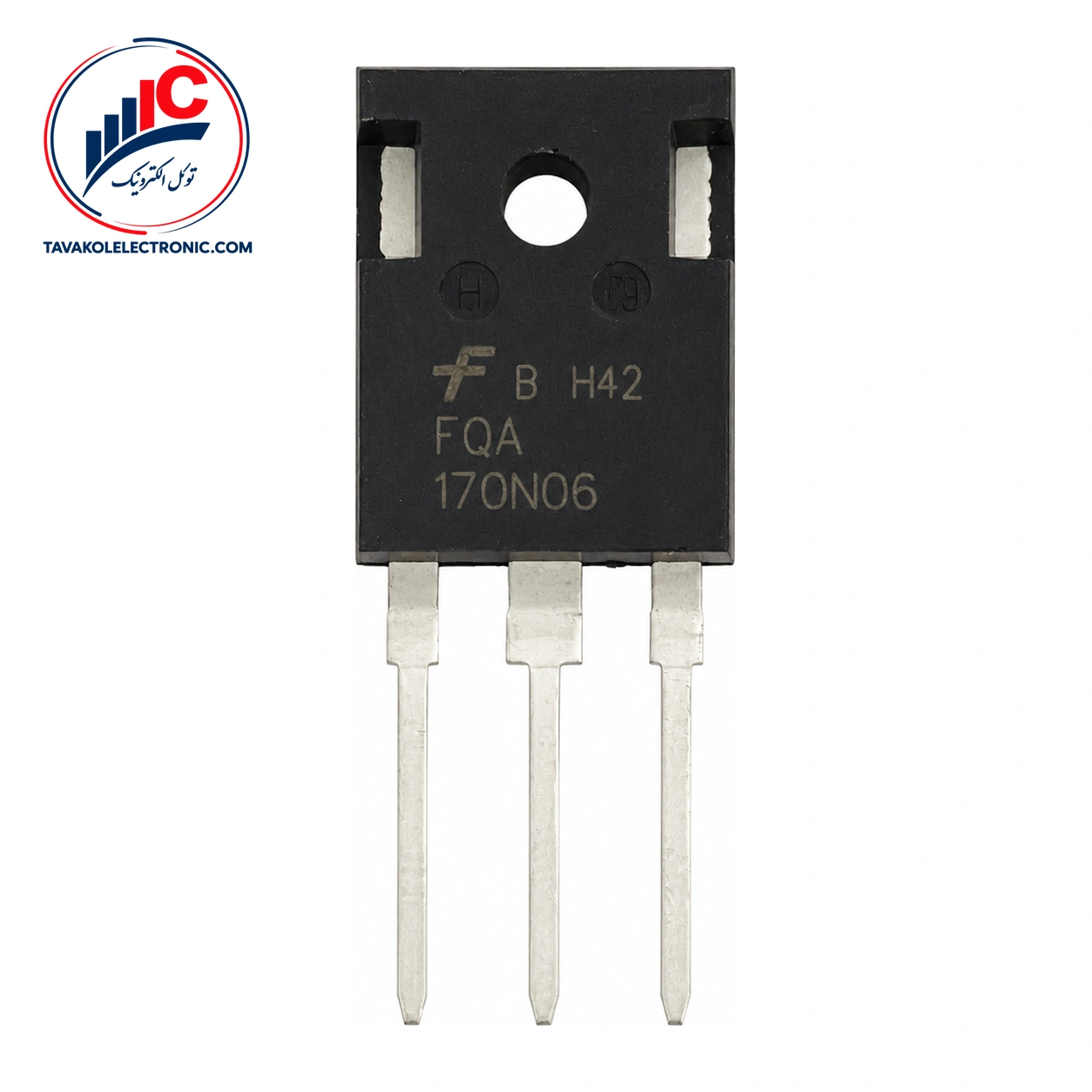

ماسفت FQA170N06
