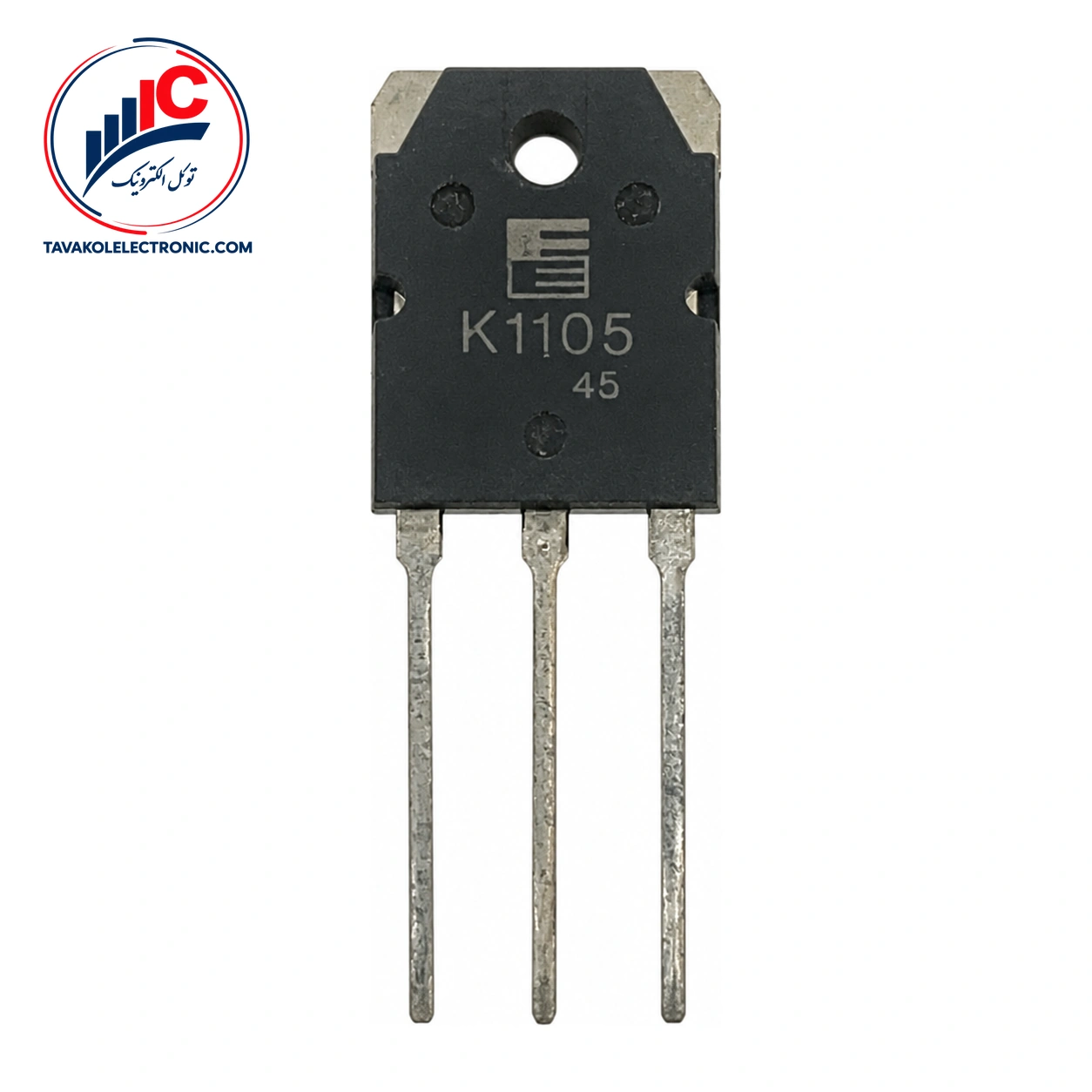

ماسفت 2SK1105 یک ترانزیستور MOSFET کانال N از برند INCHANGE است که در پکیج TO-3PML عرضه میشود. این قطعه برای رگولاتورهای سوئیچینگ، UPS، مبدلهای DC-DC و تقویتکنندههای توان عمومی کاربرد دارد. هنگام انتخاب، تطبیق دقیق پارتنامبر، نوع کانال و پکیج با مدار اهمیت دارد.
اگر برای تعمیر یا طراحی مدار به یک ماسفت کانال N نیاز دارید، مشخصات الکتریکی را در کنار شرایط واقعی مدار بررسی کنید. ولتاژ، جریان، مقاومت روشن و زمانهای سوئیچینگ باید با نیاز مدار هماهنگ باشند.
مهمترین مشخصه این قطعه، کانال N بودن آن و حداقل ولتاژ شکست درین-سورس 800 V است. این مقدار در شرایط VGS=0، جریان ID برابر 1 mA و دمای بدنه 25°C اعلام شده است.
ولتاژ آستانه گیت در شرایط VDS=VGS، جریان ID برابر 1 mA و دمای بدنه 25°C، حداقل 2.1 V، مقدار معمول 3.0 V و حداکثر 4.0 V است. مقاومت درین-سورس در حالت روشن نیز با VGS برابر 10 V، جریان ID برابر 1.5 A و دمای بدنه 25°C، مقدار معمول 3.0 Ω و حداکثر 4.0 Ω دارد.
| پارامتر | مقدار |
|---|---|
| نوع کانال | N-channel |
| پکیج | TO-3PML |
| ولتاژ شکست درین-سورس | حداقل 800 V |
| ولتاژ آستانه گیت | حداقل 2.1، معمول 3.0 و حداکثر 4.0 V |
| مقاومت روشن درین-سورس | معمول 3.0 و حداکثر 4.0 Ω |
| مقاومت حرارتی اتصال تا بدنه | حداکثر 1.56 °C/W |
این ماسفت برای رگولاتورهای سوئیچینگ، UPS، مبدلهای DC-DC و تقویتکنندههای توان عمومی در نظر گرفته شده است. زمان روشنشدن آن 20 ns بهصورت معمول و 30 ns بهعنوان حداکثر مقدار اعلام شده است. زمان خیز نیز معمولاً 40 ns و حداکثر 60 ns است؛ زمان خاموششدن مقدار معمول 150 ns و حداکثر 250 ns دارد.
این زمانها در شرایط VGS برابر 10 V، جریان ID برابر 2.1 A، مقاومت RL برابر 50 Ω و دمای بدنه 25°C تعیین شدهاند. برای مقایسه مدلها در انواع ماسفت، نوع کانال، پکیج و مشخصات الکتریکی مرتبط با مدار را در اولویت قرار دهید.
پکیج TO-3PML باید با محل نصب و روش دفع حرارت مدار هماهنگ باشد. مقدار 800 V برای VDS، حداکثر ولتاژ مجاز 20 V در هر جهت برای VGS، جریان پیوسته 3 A در دمای بدنه 25°C و توان تلفاتی 80 W در دمای بدنه 25°C، همگی در رده حداکثر مطلق قرار دارند.
جریان پالسی تکضربهای حداکثر 12 A و حداکثر دمای اتصال کاری 150°C است. مقاومت حرارتی اتصال تا بدنه نیز حداکثر 1.56 °C/W اعلام شده است.
برای استعلام قیمت و موجودی روز با توکل الکترونیک تماس بگیرید. این قطعه با ضمانت اصالت کالا، امکان فروش تکی و تعدادی، خرید عمده و تأمین شرکتی عرضه میشود. امکان دریافت پیشفاکتور و ارسال به سراسر کشور نیز وجود دارد.
پیش از ثبت سفارش، پارتنامبر، کانال N و پکیج TO-3PML را با قطعه موردنیاز خود تطبیق دهید. توکل الکترونیک امکان بررسی پارتنامبر قبل از سفارش و حضور فیزیکی در بازار جمهوری تهران را فراهم میکند.
این قطعه یک ترانزیستور MOSFET کانال N با پکیج TO-3PML است.
رگولاتورهای سوئیچینگ، UPS، مبدلهای DC-DC و تقویتکنندههای توان عمومی از کاربردهای اعلامشده آن هستند.
خیر. این مقدار حداقل ولتاژ شکست درین-سورس در شرایط آزمون مشخص است و نباید بدون بررسی کامل مدار بهعنوان ولتاژ کاری عادی استفاده شود.
برای انتخاب این ماسفت، کانال N، پکیج TO-3PML، ولتاژ شکست، مقاومت روشن، زمانهای سوئیچینگ و حدود حداکثر مطلق را با نیاز مدار مقایسه کنید. برای دریافت قیمت، موجودی و ثبت سفارش، مشخصات قطعه موردنیاز خود را برای توکل الکترونیک ارسال کنید.
| Part Number | 2SK1105 |
|---|---|
| پکیج | TO-3PML |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 800 V, ID: 3 A |
