ماسفت 2SK2749

ویژگی‌ها
Part Number2SK2749
پکیجTOSHIBA 2-16C1B
Channel TypeN-Channel
مشخصات فنیVDS: 900 V, ID: 7 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

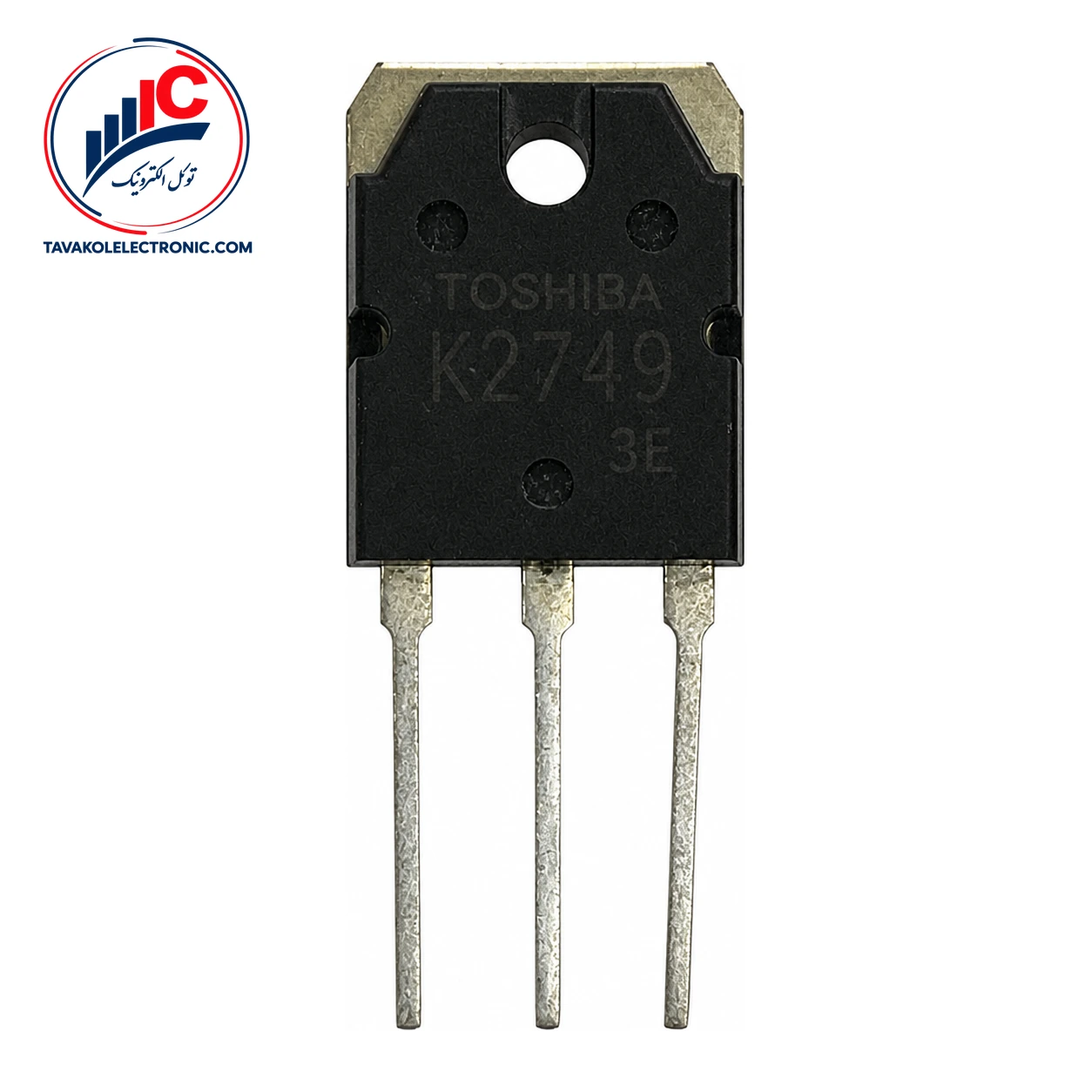

معرفی ماسفت 2SK2749

2SK2749 یک ماسفت سیلیکونی N-channel از نوع enhancement-mode ساخت Toshiba Semiconductor است. این قطعه با ساختار Silicon N Channel MOS Type (π-MOSIII) شناخته می‌شود و در پکیج TOSHIBA 2-16C1B عرضه شده است. نوع کانال و کد پکیج، دو مورد اصلی برای تطبیق قطعه با برد یا طراحی موردنظر هستند.

از کاربردهای این ماسفت می‌توان به رگولاتور چاپر، مبدل DC-DC و درایو موتور اشاره کرد. برای مقایسه با انواع ماسفت، بهتر است نوع کانال، پکیج، شرایط آزمون و مشخصات مدار درایو گیت را هم در نظر بگیرید.

مشخصات کلیدی 2SK2749

مشخصه مقدار
نوع کانال N-channel، enhancement-mode
پکیج TOSHIBA 2-16C1B
مقاومت روشن Drain-Source 1.6 Ω typ.، 2.0 Ω max.
ولتاژ آستانه گیت 2.0 تا 4.0 V
بار کل گیت 55 nC typ.

مشخصات الکتریکی 2SK2749

مقاومت روشن Drain-Source برابر 1.6 Ω به‌صورت typical و 2.0 Ω به‌صورت maximum است. این مقادیر در شرایط VGS = 10 V، جریان ID = 3.5 A و دمای Ta = 25°C گزارش شده‌اند.

Forward transfer admittance در شرایط VDS = 10 V، ID = 3.5 A و Ta = 25°C، مقدار 5.0 S به‌صورت typical و حداقل 1.25 S دارد. ولتاژ آستانه گیت نیز در VDS = 10 V، ID = 1 mA و Ta = 25°C، بین 2.0 تا 4.0 V مشخص شده است.

بار کل گیت 55 nC به‌صورت typical و در شرایط VDD تقریباً 400 V، VGS = 10 V، ID = 7 A و Ta = 25°C اعلام شده است. زمان روشن‌شدن typical برابر 80 ns و زمان خاموش‌شدن typical برابر 220 ns است.

محدودیت‌های مطلق و بررسی پیش از نصب

ولتاژ Drain-Source برابر 900 V، جریان DC درین برابر 7 A و جریان پالسی درین برابر 21 A، همگی در گروه Absolute Maximum Rating و در Ta = 25°C ثبت شده‌اند و نباید به‌عنوان مقدار کاری عادی در نظر گرفته شوند. ولتاژ Gate-Source نیز حداکثر ±30 V است. توان تلف‌شده درین حداکثر 150 W در Tc = 25°C و دمای کانال حداکثر 150°C اعلام شده است.

پیش از سفارش، پارت‌نامبر، پکیج TOSHIBA 2-16C1B و شرایط واقعی مدار را بررسی کنید. مقاومت روشن، بار گیت و زمان‌های سوئیچینگ را هم در کنار مدار درایور و شرایط بار بسنجید.


قیمت و خرید ماسفت 2SK2749

برای ثبت درخواست، شماره کامل قطعه و تعداد موردنیاز را اعلام کنید. اگر قطعه قبلی در دست دارید، ارسال تصویر یا نوشته روی آن به بررسی دقیق‌تر سفارش کمک می‌کند. امکان مراجعه حضوری به بازار جمهوری تهران نیز وجود دارد.


سؤالات متداول درباره 2SK2749

2SK2749 چه نوع ماسفتی است؟

این قطعه یک ماسفت سیلیکونی N-channel از نوع enhancement-mode است و برای رگولاتور چاپر، مبدل DC-DC و درایو موتور معرفی شده است.

پکیج این ماسفت چیست؟

پکیج آن با کد TOSHIBA 2-16C1B مشخص شده است. پیش از نصب یا سفارش، این کد را با برد و قطعه موردنظر تطبیق دهید.

آیا مقدار 900 V ولتاژ کاری عادی است؟

خیر. 900 V حداکثر مطلق ولتاژ Drain-Source است و نباید بدون بررسی شرایط مدار به‌عنوان ولتاژ کاری عادی استفاده شود.


جمع‌بندی و سفارش 2SK2749

این ماسفت N-channel شرکت Toshiba Semiconductor با پکیج TOSHIBA 2-16C1B، مقاومت روشن 1.6 Ω typical و بار کل گیت 55 nC typical عرضه می‌شود. کاربردهای چاپر، مبدل DC-DC و درایو موتور، آن را به گزینه‌ای قابل بررسی برای طراحی‌های سوئیچینگ تبدیل می‌کند؛ با این حال انتخاب نهایی باید بر اساس شرایط آزمون و محدودیت‌های واقعی مدار انجام شود.

برای استعلام قیمت، موجودی و ثبت سفارش، با توکل الکترونیک تماس بگیرید.

توضیحات تکمیلی

Part Number

2SK2749

پکیج

TOSHIBA 2-16C1B

Channel Type

N-Channel

مشخصات فنی

VDS: 900 V, ID: 7 A
