این ماسفت از محصولات SILAN MICROELECTRONICS و از نوع N-channel enhancement-mode power MOSFET است. قطعه در پکیج TO-220F-3L عرضه میشود و برای طراحی‌هایی که به یک کلید قدرت کانال N نیاز دارند، گزینه‌ای قابل بررسی است.
این قطعه در خانواده مدارهای منبع تغذیه AC-DC، مبدل‌های DC-DC و درایورهای موتور H-bridge PWM کاربرد دارد.
ولتاژ شکست درین-سورس BVDSS حداقل 500 V است؛ این مقدار با VGS=0V و جریان ID برابر 250µA، در دمای بدنه 25°C مگر آنکه خلاف آن ذکر شود، مشخص شده است. مقاومت روشن حالت استاتیک RDS(on) برابر 0.20Ω تیپیک و 0.27Ω حداکثر است که در VGS=10V و ID=10.0A اندازه‌گیری شده است.
ولتاژ آستانه گیت در محدوده 2.0 تا 4.0V قرار دارد و شارژ کل گیت 49.50nC تیپیک است. زمان‌های سوئیچینگ اعلام‌شده شامل زمان افزایش روشن‌شدن 47.5ns تیپیک و زمان افت خاموش‌شدن 41.1ns تیپیک هستند؛ این مقادیر به شرایط آزمون مشخص‌شده وابسته‌اند.
| پارامتر | مقدار | شرایط یا توضیح |
|---|---|---|
| نوع کانال | N-channel enhancement | ماسفت قدرت |
| پکیج | TO-220F-3L | نصب قطعه |
| BVDSS | حداقل 500V | VGS=0V، ID=250µA |
| RDS(on) | 0.20Ω تیپیک؛ 0.27Ω حداکثر | VGS=10V، ID=10.0A |
| دمای پیوند کاری | −55 تا +150°C | بازه کاری |
پکیج TO-220F-3L برای طراحی‌هایی که به قطعه‌ای با نصب سوراخ‌دار نیاز دارند، باید با چیدمان برد و روش دفع حرارت مدار تطبیق داده شود. بازه دمای پیوند کاری این ماسفت از −55 تا +150°C است، اما این مشخصه به‌تنهایی به معنی مجازبودن هر جریان یا توان در تمام دماها نیست.
مقادیر 500V برای VDS، ±30V برای VGS و 20.0A برای ID در بخش حداکثر مطلق قرار می‌گیرند و نباید به‌عنوان شرایط کار عادی یا مقدار پیشنهادی طراحی در نظر گرفته شوند. جریان ID حداکثر مطلق در دمای بدنه 100°C برابر 12.6A است و جریان پالسی IDM برابر 80.0A اعلام شده است. بررسی مدار درایو گیت، خنک‌کاری و شرایط بار پیش از استفاده ضروری است.
دیود بدنه دارای ولتاژ مستقیم VSD حداکثر 1.4V در IS=20.0A و VGS=0V است. این پارامتر در مدارهایی که مسیر جریان معکوس یا کموتاسیون اهمیت دارد، باید در کنار توپولوژی مدار بررسی شود.
این ماسفت برای خانواده کاربردهای منبع تغذیه AC-DC، مبدل DC-DC و درایور موتور H-bridge PWM معرفی شده است. انتخاب نهایی به ولتاژ و جریان واقعی مدار، روش کنترل گیت، فرکانس سوئیچینگ و مدیریت حرارتی طراحی بستگی دارد.
برای خرید ماسفت SVF20N50F میتوانید قیمت و موجودی روز را از توکل الکترونیک استعلام کنید. این قطعه به‌صورت فروش تکی و تعدادی عرضه میشود و امکان خرید عمده، تأمین شرکتی و دریافت پیش‌فاکتور نیز وجود دارد. ضمانت اصالت کالا، ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران از خدمات فروشگاه است.
پیش از ثبت سفارش، پارت‌نامبر SVF20N50F و پکیج TO-220F-3L را با نیاز مدار خود تطبیق دهید تا قطعه مناسب سفارش داده شود.
این قطعه یک ماسفت قدرت کانال N از نوع enhancement-mode است و در پکیج TO-220F-3L عرضه میشود.
ولتاژ شکست درین-سورس BVDSS حداقل 500V است و شرایط آزمون آن VGS=0V و ID=250µA اعلام شده است.
مقاومت روشن حالت استاتیک RDS(on) برابر 0.20Ω تیپیک و 0.27Ω حداکثر، در VGS=10V و ID=10.0A است.
این ماسفت یک ماسفت قدرت کانال N با پکیج TO-220F-3L، ولتاژ شکست حداقل 500V و RDS(on) حداکثر 0.27Ω در شرایط اعلام‌شده است. برای استعلام قیمت، موجودی و ثبت سفارش، مشخصات پارت‌نامبر و شرایط موردنیاز پروژه را با کارشناسان توکل الکترونیک مطرح کنید.
| Part Number | SVF20N50F |
|---|---|
| پکیج | TO-220F-3L |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 500 V |

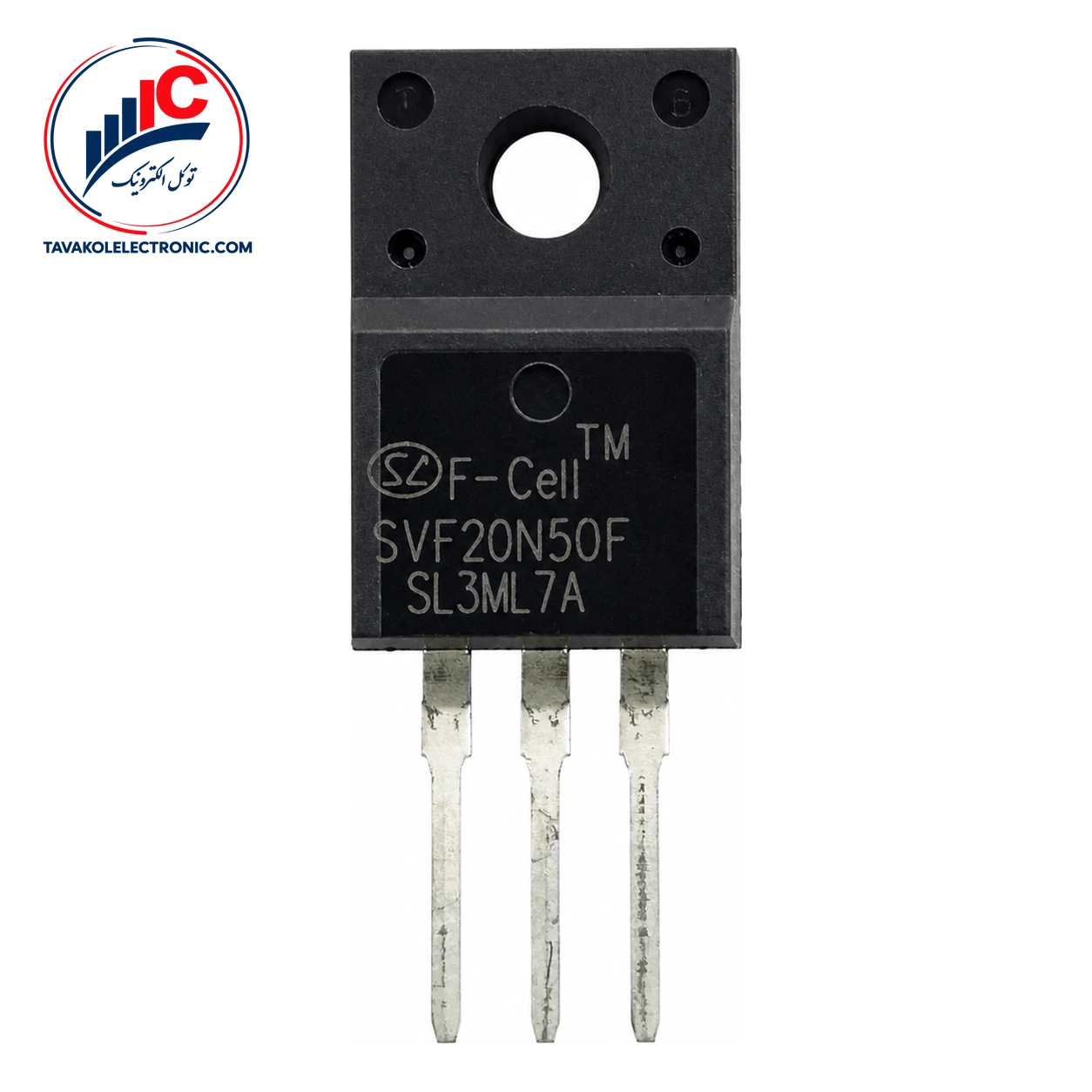

ماسفت SVF20N50F
