ماسفت BUZ77A

ویژگی‌ها
Part NumberBUZ77A
پکیجTO-220C
Channel TypeN-Channel
مشخصات فنیVDS: 600 V, ID: 2.7 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

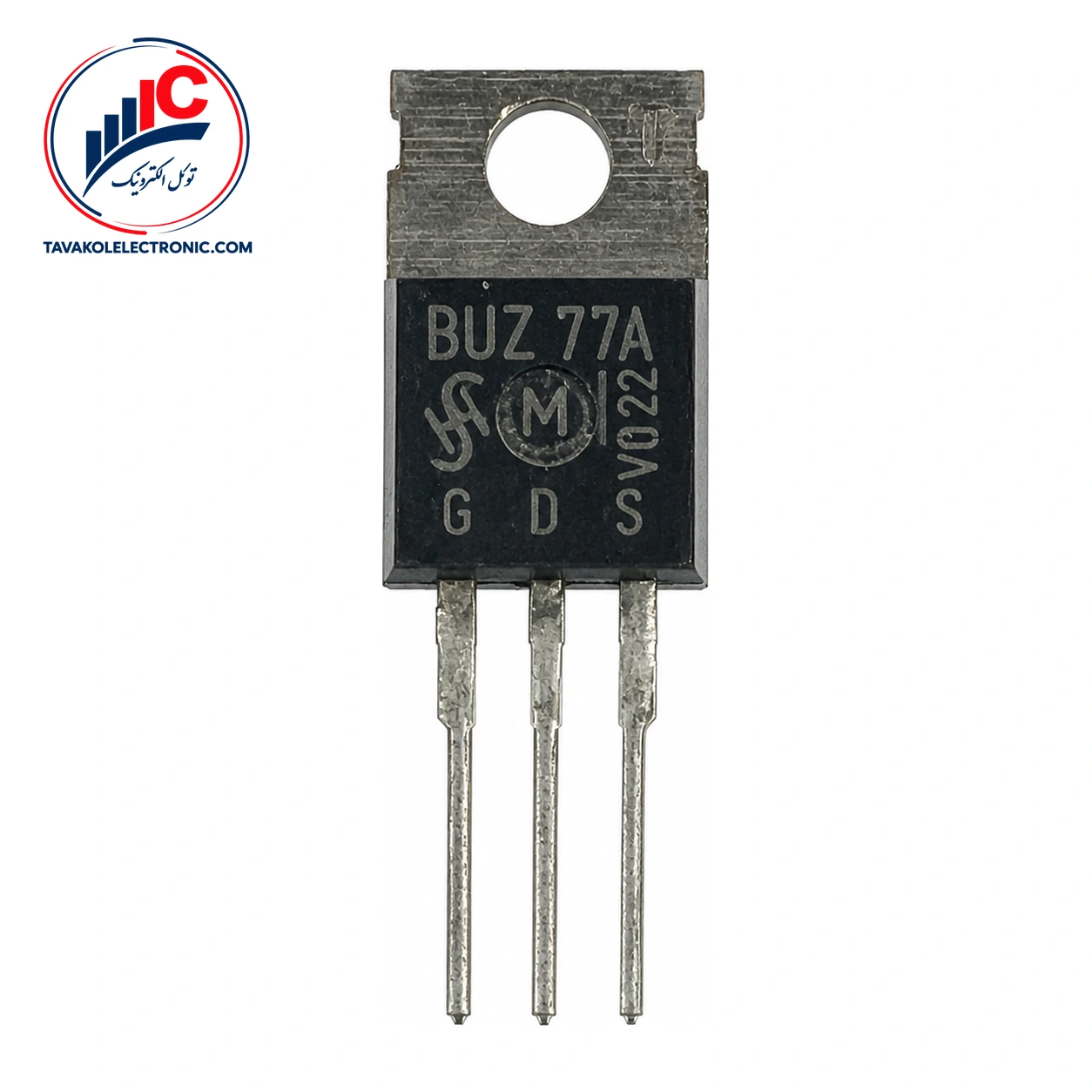

معرفی ماسفت BUZ77A

BUZ77A یک ماسفت N-channel است که در پکیج TO-220C عرضه می‌شود. کاربردهای اعلام‌شده برای این قطعه شامل درایورهای عملگر توان خودرو، کنترل موتور و مبدل‌های DC-DC است. هنگام انتخاب، پارت‌نامبر، نوع کانال و پکیج را با طراحی مدار خود تطبیق دهید.

مشخصات کلیدی BUZ77A برای انتخاب

ولتاژ شکست درین-سورس این قطعه حداقل 600 V است. این مشخصه در VGS=0، جریان ID برابر 0.25 mA و دمای بدنه 25°C آزمون شده است. مقاومت روشن درین-سورس نیز حداکثر 4.0 Ω در VGS=10 V و ID=1.7 A، با دمای بدنه 25°C اعلام شده است. ولتاژ آستانه گیت از 2.1 V حداقل تا 4.0 V حداکثر است و شرط آزمون آن VDS=VGS و ID=1 mA بوده است.

مشخصه مقدار
نوع کانال N-channel
پکیج TO-220C
ولتاژ شکست درین-سورس حداقل 600 V
مقاومت روشن درین-سورس حداکثر 4.0 Ω
ولتاژ آستانه گیت 2.1 تا 4.0 V

برای مقایسه مدل‌های موجود در این گروه، خرید ماسفت را بررسی کنید و مشخصات قطعه را با نیاز مدار خود تطبیق دهید.


پکیج و کاربرد BUZ77A

در پکیج TO-220C، ترتیب پایه‌ها به این صورت است: پین 1 گیت، پین 2 درین و پین 3 سورس. پیش از نصب یا لحیم‌کاری، شماره پایه‌ها را با چیدمان مدار و نمونه موجود مقایسه کنید.

کاربردهای ذکرشده برای این ماسفت شامل درایورهای عملگر توان خودرو، کنترل موتور و مبدل‌های DC-DC است. این موارد حوزه‌های کاربرد اعلام‌شده هستند و انتخاب نهایی باید با توجه به ولتاژ، جریان، شرایط حرارتی و روش راه‌اندازی گیت انجام شود.

پارامترهای سوئیچینگ و حدود مجاز

در شرایط آزمون VGS=10 V، ID=2 A، VDD=30 V و RGS=50 Ω، زمان تأخیر روشن‌شدن 12 ns، زمان خیز 40 ns، تأخیر خاموش‌شدن 65 ns و زمان افت 40 ns است. این اعداد برای مقایسه رفتار سوئیچینگ در همان شرایط آزمون کاربرد دارند.

ولتاژ گیت-سورس ±20 V، جریان درین پیوسته 2.7 A در TC=31°C و جریان درین تک‌پالس 11 A، همگی به‌عنوان حداکثر مطلق اعلام شده‌اند. توان تلفاتی کل حداکثر مطلق 75 W در TC=25°C و دمای پیوند کاری حداکثر 150°C است.


قیمت و خرید ماسفت BUZ77A

برای استعلام قیمت و موجودی روز این قطعه می‌توانید با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور برای سفارش‌ها فراهم است. همچنین ضمانت اصالت کالا و ارسال به سراسر کشور از خدمات فروشگاه است.

پیش از ثبت سفارش، پارت‌نامبر، پکیج TO-220C و ترتیب پایه‌های گیت، درین و سورس را با نمونه یا طراحی خود بررسی کنید. برای هماهنگی تأمین، امکان استفاده از حضور فیزیکی توکل الکترونیک در بازار جمهوری تهران نیز وجود دارد.


سؤالات متداول درباره BUZ77A

BUZ77A چه نوع ماسفتی است؟

این قطعه یک ماسفت N-channel با پکیج TO-220C است. پایه‌ها در این پکیج شامل پین 1 گیت، پین 2 درین و پین 3 سورس هستند.

حداکثر ولتاژ اعلام‌شده برای درین-سورس چقدر است؟

مقدار 600 V با عنوان حداکثر مطلق ولتاژ درین-سورس و در شرایط VGS=0 و Ta=25°C نیز ارائه شده است.

کاربردهای BUZ77A چیست؟

کاربردهای اعلام‌شده شامل درایورهای عملگر توان خودرو، کنترل موتور و مبدل‌های DC-DC است.


جمع‌بندی و ثبت سفارش BUZ77A

این قطعه با نوع کانال N-channel، پکیج TO-220C، ولتاژ شکست حداقل 600 V و مقاومت روشن حداکثر 4.0 Ω در شرایط مشخص آزمون، برای بررسی در مدارهای اعلام‌شده گزینه‌ای قابل ارزیابی است. برای دریافت قیمت و موجودی، پارت‌نامبر و تعداد موردنیاز خود را برای توکل الکترونیک ارسال کنید.

توضیحات تکمیلی

Part Number

BUZ77A

پکیج

TO-220C

Channel Type

N-Channel

مشخصات فنی

VDS: 600 V, ID: 2.7 A
