ماسفت 2SK1060

ویژگی‌ها
Part Number2SK1060
پکیجMP-3
Channel TypeN-Channel
مشخصات فنیVDS: 100 V
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

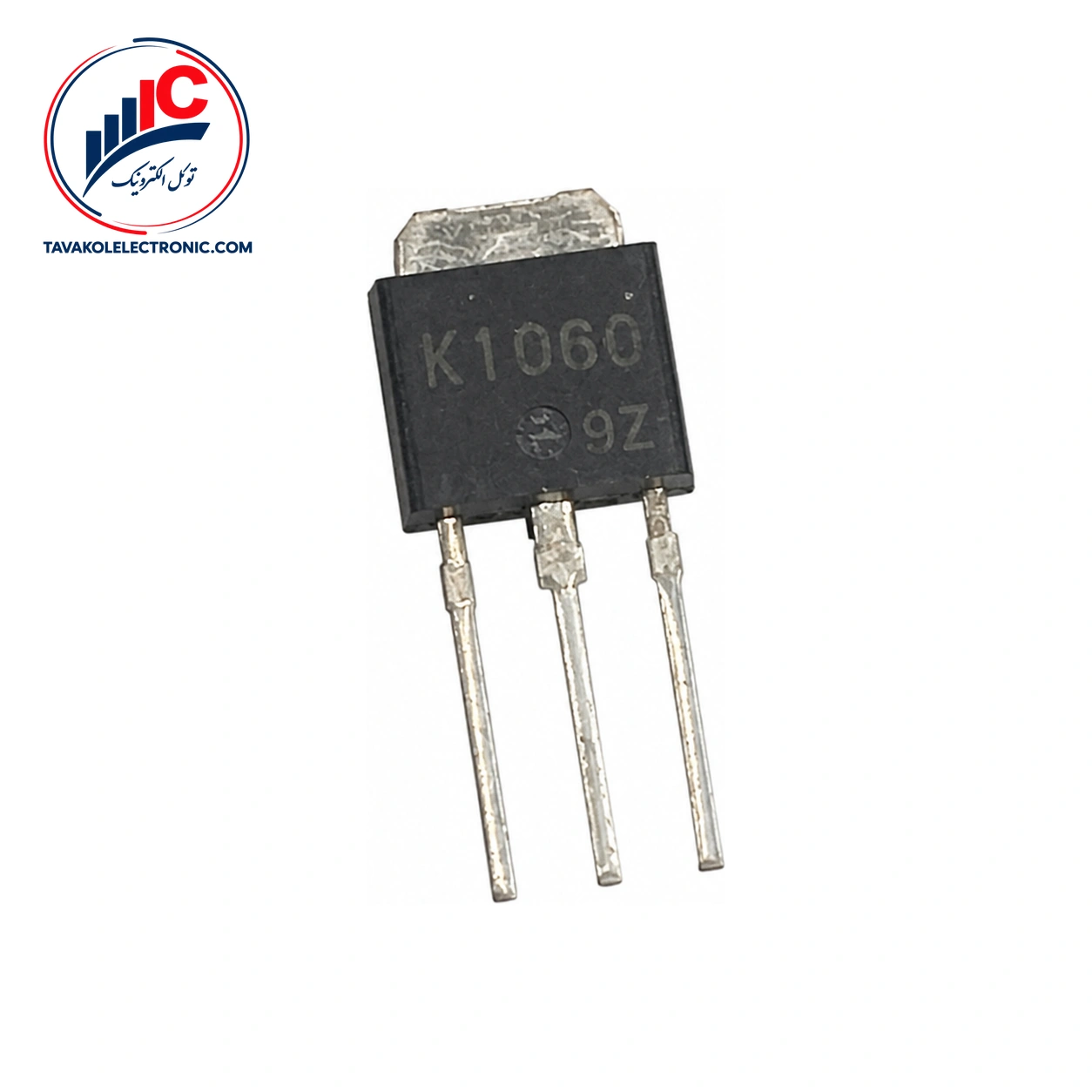

معرفی ماسفت 2SK1060

2SK1060 یک ماسفت قدرت کانال N از محصولات NEC است. این قطعه با درایو گیت 4 V و عملکرد سطح منطقی، برای مدارهایی مناسب است که کنترل گیت با سطح منطقی انجام می‌شود. کاربردهای ثبت‌شده آن شامل درایور سلونوئید، موتور و لامپ است.

در زمان انتخاب، تطبیق دقیق پارت‌نامبر، نوع کانال، شرایط کاری مدار و پکیج اهمیت دارد. این نسخه در پکیج MP-3 ارائه می‌شود و آرایش پایه‌های آن باید پیش از نصب با طراحی برد مقایسه شود. برای مقایسه مدل‌های دیگر و ثبت سفارش، عبارت خرید ماسفت را دنبال کنید.


مشخصات فنی 2SK1060

مقاومت روشن درین به سورس در VGS = 10 V و ID = 3 A، مقدار معمولی 0.18 Ω و حداکثر 0.27 Ω دارد. در VGS = 4 V و ID = 3 A، این مقدار 0.22 Ω به‌صورت معمولی و 0.38 Ω به‌صورت حداکثر است. هر دو مقدار در Ta = 25 °C بیان شده‌اند و باید همراه با شرایط آزمون بررسی شوند.

ولتاژ قطع گیت به سورس در VDS = 10 V و ID = 1 mA، حداقل 1.0 V و حداکثر 2.5 V است. ادمیتانس انتقالی مستقیم نیز در VDS = 10 V و ID = 3 A، حداقل 4.0 S اعلام شده است. ظرفیت ورودی معمولی قطعه 900 pF است که در VDS = 10 V، VGS = 0 و فرکانس 1 MHz اندازه‌گیری شده است.

مشخصه مقدار
نوع کانال N-channel MOSFET
درایو گیت 4 V، سطح منطقی
مقاومت روشن در VGS = 10 V 0.18 Ω معمولی، 0.27 Ω حداکثر
مقاومت روشن در VGS = 4 V 0.22 Ω معمولی، 0.38 Ω حداکثر
ظرفیت ورودی 900 pF معمولی در 1 MHz
پکیج MP-3

پکیج و پایه‌های 2SK1060

پیکربندی پایه‌ها در پکیج MP-3 به این صورت است: پایه 1 گیت، پایه 2 درین، پایه 3 سورس و پایه 4 فین درین. هنگام مونتاژ، شماره پایه‌ها و اتصال فین را با نقشه مکانیکی و مسیرهای مدار تطبیق دهید تا نسخه انتخاب‌شده با طراحی شما هماهنگ باشد.

زمان‌های سوئیچینگ 2SK1060

زمان‌های معمول سوئیچینگ شامل تأخیر روشن‌شدن 10 ns، زمان خیز 40 ns، تأخیر خاموش‌شدن 110 ns و زمان افت 30 ns است. این مقادیر در شرایط ID = 3 A، VDD = 50 V، RL = 17 Ω و Rin = 10 Ω و در Ta = 25 °C اعلام شده‌اند؛ بنابراین برای ارزیابی نهایی، شرایط واقعی مدار نیز باید در نظر گرفته شود.


کاربرد و محدودیت‌های انتخاب

این ماسفت برای درایورهای سلونوئید، موتور و لامپ تعریف شده است. در این کاربردها، نوع بار، روش تحریک گیت و جریان مدار را پیش از سفارش بررسی کنید. ولتاژ درین به سورس 100 V، ولتاژ گیت به سورس ±20 V و جریان درین DC برابر با ±5 A، همگی حداکثر مطلق در شرایط اعلام‌شده هستند و نباید به‌عنوان مقدار کاری دائمی تلقی شوند.

جریان پالسی حداکثر ±20 A نیز فقط برای عرض پالس حداکثر 10 μs و دیوتی‌سایکل حداکثر 1% مطرح شده است. این حدود برای انتخاب قطعه و ارزیابی شرایط مدار کاربرد دارند، نه برای تعیین خودکار جریان کارکرد پیوسته.


قیمت و خرید ماسفت 2SK1060

برای استعلام قیمت و موجودی روز 2SK1060 با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور فراهم است. این فروشگاه ضمانت اصالت کالا و ارسال به سراسر کشور را ارائه می‌کند و حضور فیزیکی در بازار جمهوری تهران دارد.

پیش از ثبت سفارش، پارت‌نامبر، پکیج MP-3 و آرایش پایه‌ها را با نیاز مدار خود تطبیق دهید. برای اعلام تعداد موردنیاز یا دریافت پیش‌فاکتور، اطلاعات پروژه و مقدار سفارش را ارسال کنید.


جمع‌بندی و سفارش 2SK1060

اگر برای درایور موتور، سلونوئید یا لامپ به ماسفت کانال N با درایو گیت 4 V و پکیج MP-3 نیاز دارید، مشخصات 2SK1060 را با شرایط واقعی مدار مقایسه کنید. برای بررسی پارت‌نامبر قبل از سفارش، دریافت قیمت و موجودی یا تأمین تعداد بالاتر، با توکل الکترونیک در ارتباط باشید.


سؤالات متداول درباره 2SK1060

2SK1060 چه نوع ماسفتی است؟

این قطعه یک ماسفت قدرت کانال N با درایو گیت 4 V و عملکرد سطح منطقی است و برای درایورهای سلونوئید، موتور و لامپ تعریف شده است.

پکیج 2SK1060 چیست؟

پکیج این نسخه MP-3 است. پایه 1 گیت، پایه 2 درین، پایه 3 سورس و پایه 4 فین درین است.

آیا ±5 A جریان کاری دائمی است؟

خیر. این مقدار حداکثر مطلق جریان درین در شرایط مشخص است و نباید بدون بررسی شرایط مدار، مقدار کارکرد دائمی فرض شود.

توضیحات تکمیلی

Part Number

2SK1060

پکیج

MP-3

Channel Type

N-Channel

مشخصات فنی

VDS: 100 V
