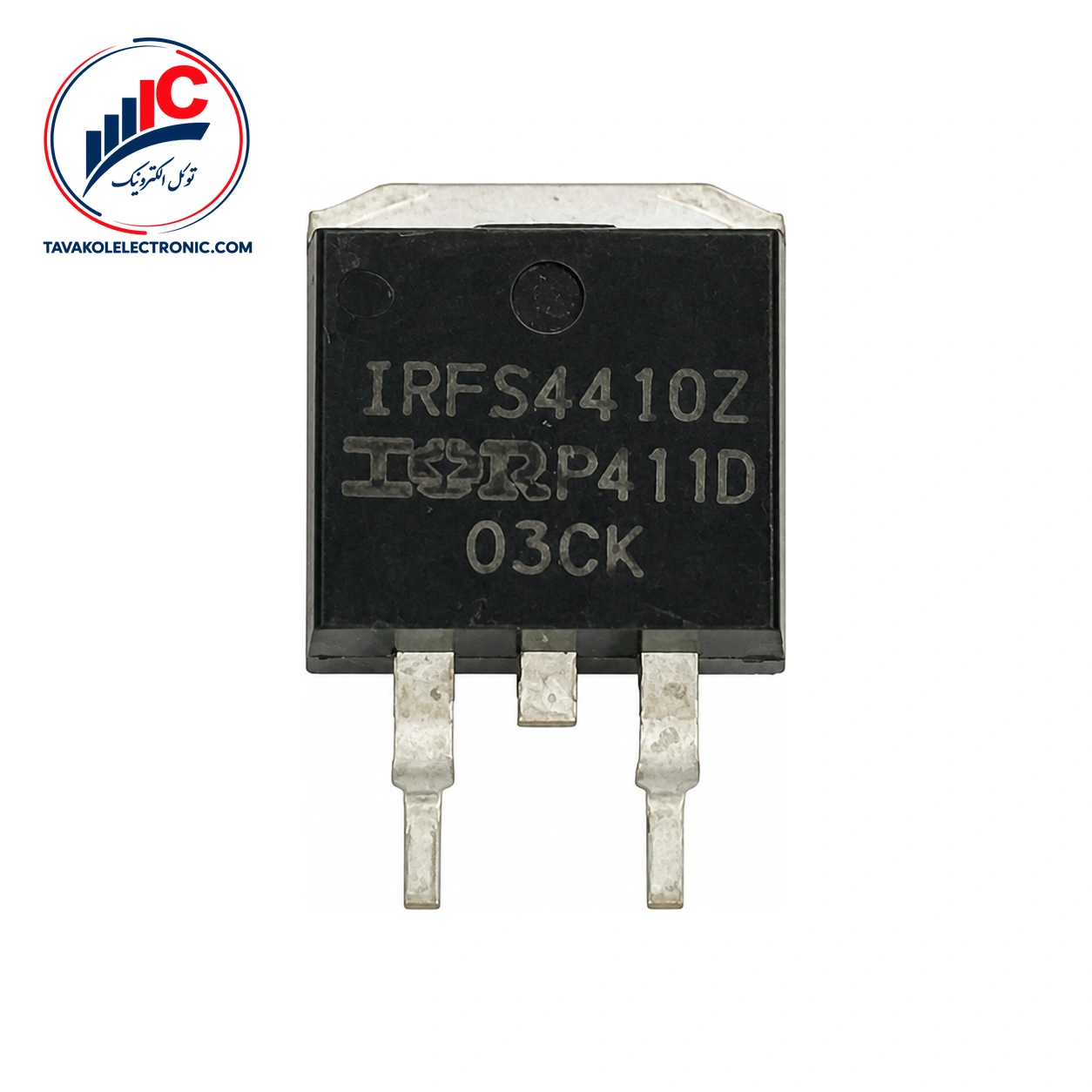

ماسفت IRFS4410

ویژگی‌ها
Part NumberIRFS4410
پکیجD2PAK
Channel TypeN-Channel
مشخصات فنیVDS: 100 V, ID: 98 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی ماسفت IRFS4410

ماسفت IRFS4410 یک ترانزیستور MOSFET کانال N برای کاربردهای سوئیچینگ است و در پکیج TO-263 (D2PAK) عرضه می‌شود. این قطعه برای مدارهایی مناسب است که نوع کانال، پکیج نصب و شرایط الکتریکی و حرارتی در آن‌ها باید پیش از انتخاب بررسی شود.

در زمان سفارش، پارت‌نامبر درج‌شده روی قطعه یا بسته‌بندی را با نیاز مدار تطبیق دهید. توکل الکترونیک امکان فروش تکی و تعدادی، خرید عمده و تأمین شرکتی را فراهم می‌کند.


مشخصات کلیدی IRFS4410

پارامتر مقدار و شرایط
نوع کانال N-channel
پکیج TO-263 (D2PAK)
ولتاژ شکست درین-سورس حداقل 100 V؛ VGS=0 V و ID=0.25 mA
ولتاژ آستانه گیت حداقل 2.0 V و حداکثر 4.0 V؛ VDS=VGS و ID=0.15 mA
مقاومت روشن درین-سورس 8.0 mΩ معمولی و 10 mΩ حداکثر؛ VGS=10 V و ID=58 A

نوع کانال و کاربرد IRFS4410

این قطعه از نوع N-channel است و برای کاربردهای سوئیچینگ در نظر گرفته شده است. هنگام مقایسه با گزینه‌های دیگر، نوع کانال و شرایط آزمون مقاومت روشن را هم‌زمان با نیاز مدار بررسی کنید. مقدار مقاومت روشن درین-سورس در شرایط مشخص‌شده، 8.0 mΩ به‌صورت معمول و حداکثر 10 mΩ است.

پکیج TO-263 (D2PAK)

پکیج TO-263 (D2PAK) باید با الگوی نصب، فضای برد و روش دفع حرارت طراحی شما هماهنگ باشد. بررسی ابعاد و اتصالات برد پیش از خرید، از انتخاب اشتباه در مرحله مونتاژ جلوگیری می‌کند. برای مقایسه گزینه‌های موجود، بررسی انواع ماسفت بر اساس نوع کانال و پکیج می‌تواند مفید باشد.


پارامترهای حرارتی و حدود مجاز

مقاومت حرارتی کانال به کیس حداکثر 0.61 °C/W و مقاومت حرارتی کانال به محیط حداکثر 40 °C/W اعلام شده است. این دو مقدار در ارزیابی مسیر انتقال گرما و طراحی خنک‌کاری اهمیت دارند. حداکثر دمای کاری اتصال نیز 175 °C است؛ بنابراین شرایط واقعی استفاده باید با توجه به دفع حرارت و محدودیت‌های مدار بررسی شود.

ولتاژ درین-سورس مطلقاً حداکثر 100 V و ولتاژ گیت-سورس مطلقاً حداکثر ±20 V است. این اعداد حد مجاز هستند و نباید به‌عنوان مشخصه عملکرد عادی یا پیشنهاد استفاده دائمی در نظر گرفته شوند. جریان درین پیوسته نیز در شرایط تعیین‌شده برای دمای کیس 25 °C برابر 98 A و برای دمای کیس 100 °C برابر 68 A اعلام شده است. جریان پالسی تک‌مرحله‌ای 380 A و توان تلفاتی کل 250 W نیز در شرایط مشخص‌شده، مقدارهای حداکثری هستند.


قیمت و خرید IRFS4410 از توکل الکترونیک

هنگام ثبت درخواست، تعداد موردنیاز و پکیج TO-263 (D2PAK) را اعلام کنید تا تطبیق کالا با نیاز شما پیش از سفارش انجام شود. ارسال به سراسر کشور انجام می‌شود و امکان حضور فیزیکی در بازار جمهوری تهران نیز وجود دارد.


جمع‌بندی و ثبت سفارش

این ماسفت کانال N با پکیج TO-263 (D2PAK) و کاربرد سوئیچینگ، برای انتخاب در مدارهایی به بررسی هم‌زمان مشخصات الکتریکی، شرایط حرارتی و الگوی نصب نیاز دارد. ولتاژ شکست حداقل 100 V، مقاومت روشن معمولی 8.0 mΩ در شرایط آزمون اعلام‌شده و مقاومت حرارتی کانال به کیس حداکثر 0.61 °C/W از پارامترهای مهم برای ارزیابی اولیه هستند.

برای دریافت قیمت، موجودی یا پیش‌فاکتور، پارت‌نامبر، تعداد و مشخصات پکیج را برای توکل الکترونیک ارسال کنید تا پیش از ثبت سفارش بررسی لازم انجام شود.


پرسش‌های متداول درباره این ماسفت

ولتاژ آستانه گیت در IRFS4410 چقدر است؟

ولتاژ آستانه گیت حداقل 2.0 V و حداکثر 4.0 V است. این مقدار با VDS=VGS و ID=0.15 mA در دمای کیس 25 °C، مگر آن‌که خلاف آن مشخص شده باشد، بیان شده است.

مقاومت روشن درین-سورس چقدر است؟

مقاومت روشن درین-سورس در VGS=10 V و ID=58 A، مقدار معمولی 8.0 mΩ و حداکثر 10 mΩ دارد. هنگام مقایسه، شرایط آزمون را نیز در نظر بگیرید.

پکیج قطعه چیست؟

پکیج آن TO-263 (D2PAK) است. پیش از خرید، الگوی نصب و فضای موردنیاز روی برد را با این پکیج تطبیق دهید.

توضیحات تکمیلی

Part Number

IRFS4410

پکیج

D2PAK

Channel Type

N-Channel

مشخصات فنی

VDS: 100 V, ID: 98 A
