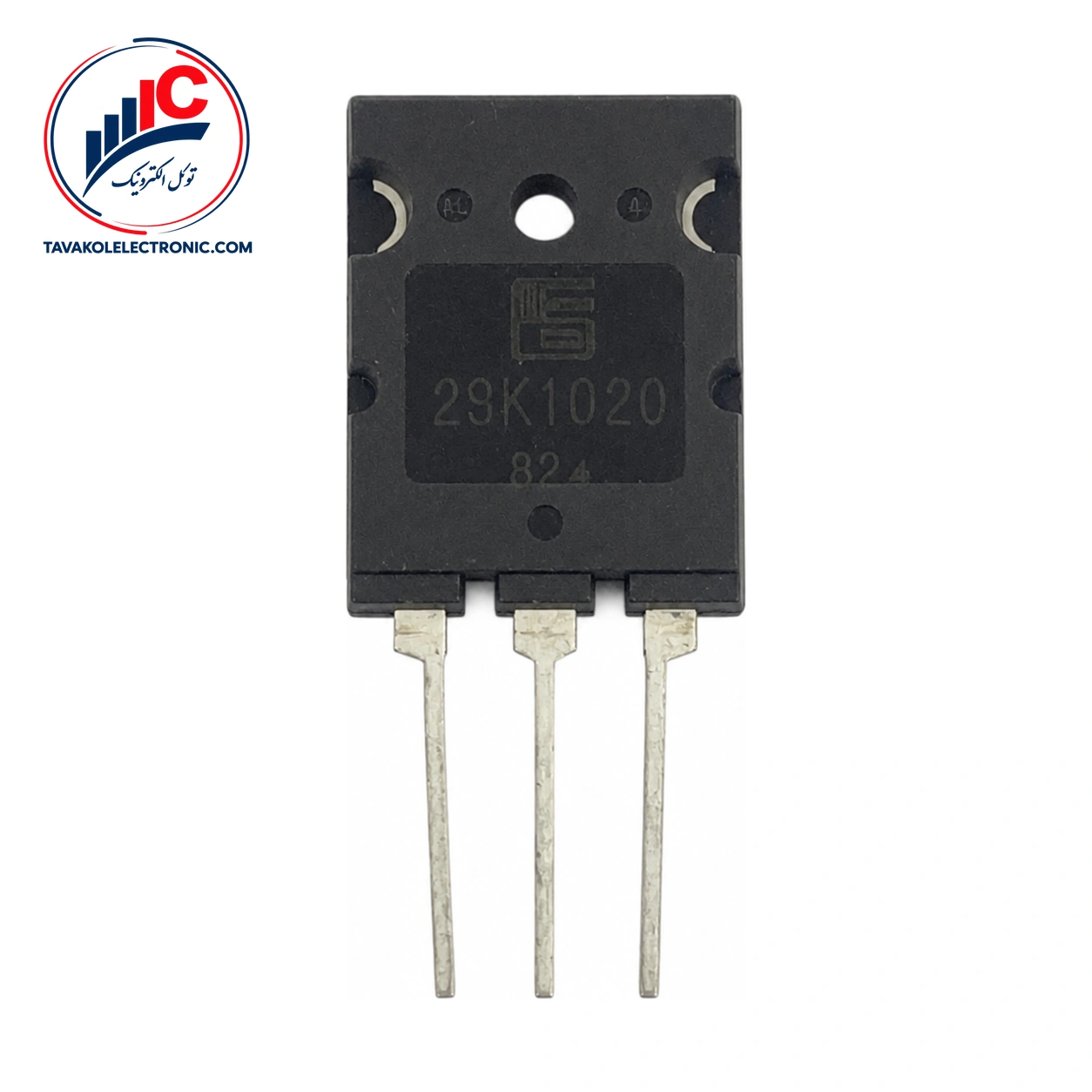

ماسفت 2SK1020 از محصولات Fuji Electric، یک ماسفت قدرت سیلیکونی N-Channel است که برای مدارهای سوئیچینگ و کاربردهای توان طراحی شده است. این قطعه در پکیج سه‌پایه نصب از طریق سوراخ قرار دارد و ترتیب پایه‌های آن به‌ترتیب Gate در پایه 1، Drain در پایه 2 و Source در پایه 3 است.
این مشخصات باعث میشود 2SK1020 برای استفاده در رگولاتورهای سوئیچینگ، منابع تغذیه بدون وقفه UPS، مبدل‌های DC-DC و تقویت‌کننده‌های توان عمومی گزینه‌ای قابل بررسی باشد. پیش از ثبت سفارش، تطبیق دقیق پارت‌نامبر 2SK1020 با نقشه مدار و قطعه موردنیاز توصیه میشود.
مهم‌ترین مشخصات این مدل در جدول زیر آمده است.
| پارامتر | مقدار | شرایط آزمون |
|---|---|---|
| نوع کانال | N-channel silicon power MOS-FET | — |
| ولتاژ شکست Drain-Source | حداقل 500 V | ID=1 mA، VGS=0 V |
| ولتاژ آستانه Gate | 2.5 تا 5.0 V؛ typ. 3.5 V | ID=1 mA، VDS=VGS |
| مقاومت روشن Drain-Source | typ. 0.18 Ω، حداکثر 0.25 Ω | ID=15 A، VGS=10 V |
| ترارسانایی مستقیم | حداقل 10 S؛ typ. 20 S | ID=15 A، VDS=25 V |
مقاومت روشن Drain-Source برابر typ. 0.18 Ω و حداکثر 0.25 Ω در شرایط مشخص‌شده است؛ بنابراین هنگام برآورد تلفات هدایتی مدار باید در نظر گرفته شود. ولتاژ آستانه Gate هم به‌تنهایی معیار کافی برای انتخاب ولتاژ راه‌اندازی نیست و مقدار آن فقط در همان شرایط آزمون معنا دارد.
ظرفیت ورودی این قطعه typ. 4200 pF و حداکثر 6300 pF در VDS برابر 25 V است. زمان تأخیر روشن‌شدن typ. 60 ns و حداکثر 90 ns، زمان خیز typ. 300 ns و حداکثر 450 ns، تأخیر خاموش‌شدن typ. 600 ns و حداکثر 900 ns و زمان سقوط typ. 300 ns و حداکثر 450 ns گزارش شده است. این زمان‌ها در VCC=300 V، جریان ID برابر 30 A، VGS برابر 10 V و RG برابر 25 Ω اندازه‌گیری شده‌اند.
2SK1020 دارای سه پایه است و برای مونتاژ به‌صورت through-hole ارائه میشود. ترتیب پایه‌ها مهم است، چون جابه‌جایی Gate، Drain و Source می‌تواند عملکرد مدار را مختل کند.
پایه 1 Gate، پایه 2 Drain و پایه 3 Source است. ولتاژ روشن‌شدن دیود معکوس typ. 1.10 V و حداکثر 1.7 V است؛ شرایط این مشخصه شامل IF برابر 2×IDR، ولتاژ VGS برابر صفر و دمای کانال 25°C است.
برخی مقادیر درج‌شده برای این قطعه، مانند ولتاژ Drain-Source برابر 500 V، جریان پیوسته 30 A، جریان پالسی 92 A، ولتاژ Gate-Source برابر ±30 V و توان تلفاتی 300 W، در رده حداکثر مطلق قرار دارند. این اعداد حد مجاز هستند و نباید به‌عنوان شرایط کاری عادی در نظر گرفته شوند. حداکثر دمای کانال کاری 150°C و محدوده دمای ذخیره‌سازی −55 تا +150°C است.
برای انتخاب دقیق، علاوه بر بررسی مدار، تطبیق شماره پایه‌ها، روش نصب و شرایط حرارتی واقعی سیستم هم اهمیت دارد. در صورت نیاز میتوانید برای مشاهده ماسفت و مقایسه قطعات این گروه به دسته مربوط مراجعه کنید.
توکل الکترونیک امکان ارسال به سراسر کشور دارد و حضور فیزیکی در بازار جمهوری تهران نیز فراهم است. هنگام ثبت درخواست، شماره دقیق 2SK1020، تعداد موردنیاز و اطلاعات مربوط به کاربرد یا مدار را اعلام کنید تا موجودی و شرایط تأمین بهتر بررسی شود.
این مدل یک ماسفت قدرت سیلیکونی N-Channel از محصولات Fuji Electric است و برای رگولاتورهای سوئیچینگ، UPS، مبدل‌های DC-DC و تقویت‌کننده‌های توان عمومی کاربرد دارد.
پایه 1 به Gate، پایه 2 به Drain و پایه 3 به Source اختصاص دارد. پیش از نصب، این ترتیب را با نقشه مدار و طرح پایه‌های قطعه تطبیق دهید.
اگر به یک ماسفت قدرت N-Channel با پکیج سه‌پایه، ولتاژ شکست حداقل 500 V و مشخصات سوئیچینگ مشخص نیاز دارید، این ماسفت می‌تواند گزینه‌ای برای بررسی در مدارهای توان باشد. برای سفارش، استعلام موجودی و دریافت پیش‌فاکتور، پارت‌نامبر دقیق و تعداد موردنیاز را برای توکل الکترونیک ارسال کنید.
| Part Number | 2SK1020 |
|---|---|
| پکیج | 3 leads; 1=Gate, 2=Drain, 3=Source |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 500 V, ID: 30 A |
