Name: خرید ماژول IGBT MMG75W120XB6TC مکمیک | قیمت و مشخصات
SKU: MMG75W120XB6TC

توضیحات

معرفی محصول

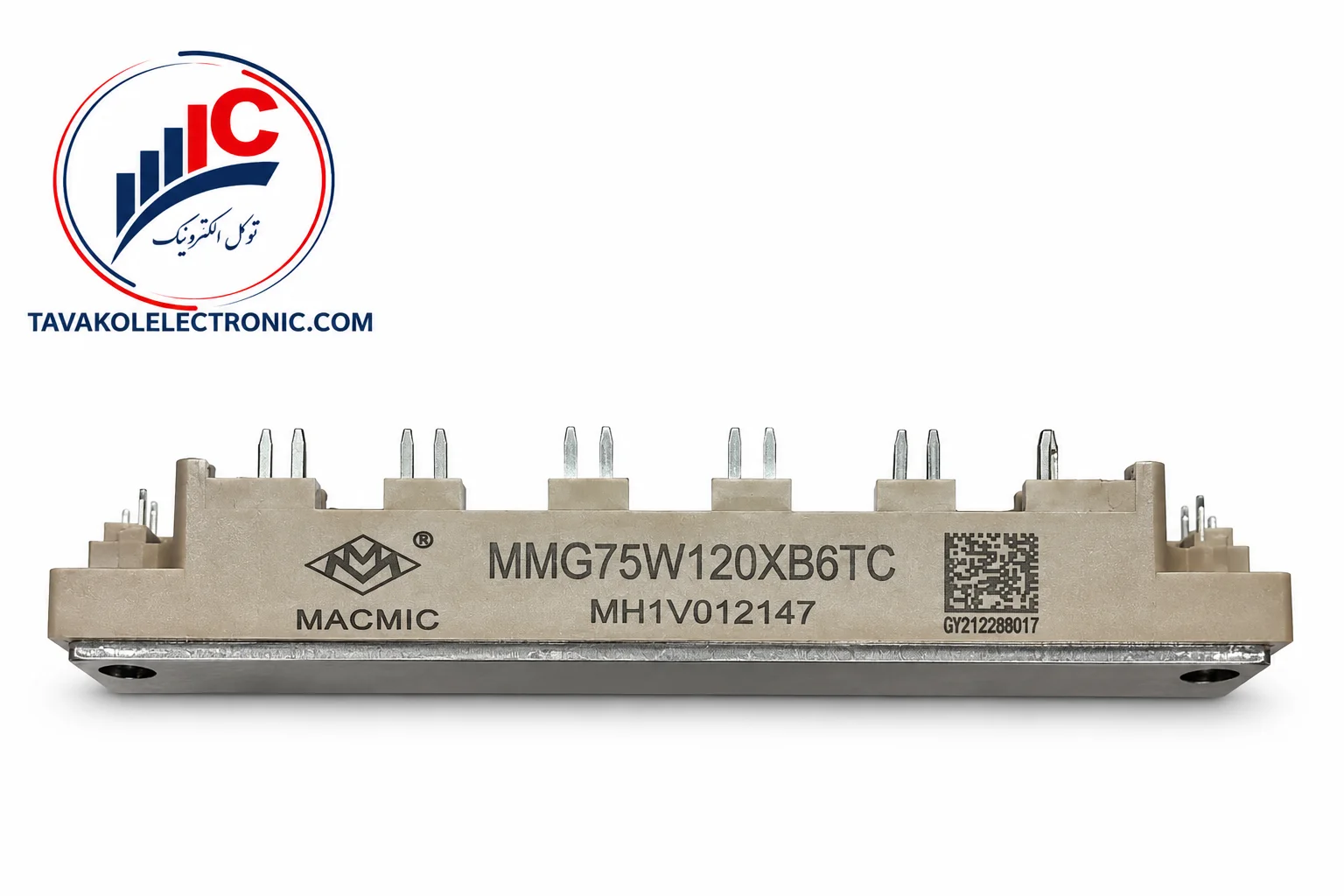

ماژول MMG75W120XB6TC یک ماژول قدرت یکپارچه PIM از شرکت MACMIC است که چند بخش اصلی مدار قدرت را در یک پکیج واحد ترکیب می‌کند. ساختار داخلی این محصول شامل یکسوساز ورودی، Brake Chopper و اینورتر سه‌فاز IGBT است و به همین دلیل برای سیستم‌هایی که به یک مجموعه فشرده و یکپارچه جهت تبدیل و کنترل توان نیاز دارند، گزینه‌ای کاربردی محسوب می‌شود.

دیتاشیت این مدل آن را به‌صورت 1200V 75A PIM Module معرفی می‌کند و برای بخش IGBT از فناوری Trench + Field Stop استفاده شده است. همچنین وجود دیودهای Free-Wheeling با بازیابی معکوس سریع و نرم و سنسور دمای داخلی از دیگر ویژگی‌های ذکرشده برای این محصول است.

برای مشاهده قطعات مشابه، می‌توانید دسته خرید IGBT توکل الکترونیک را بررسی کنید.

خرید و قیمت

در زمان خرید MMG75W120XB6TC باید علاوه بر پارت‌نامبر کامل، ساختار داخلی ماژول نیز با قطعه قبلی تطبیق داده شود. این مدل صرفاً یک ماژول IGBT ساده نیست؛ بلکه پل یکسوساز، بخش Brake و اینورتر سه‌فاز را در یک پکیج دارد. بنابراین جایگزینی آن با ماژولی که فقط مشخصات 1200 ولت و 75 آمپر مشابه دارد، الزاماً صحیح نیست.

قیمت این قطعه می‌تواند با توجه به موجودی بازار، شرایط واردات و وضعیت تأمین تغییر کند. برای استعلام قیمت روز MMG75W120XB6TC بهتر است تصویر ماژول قبلی، پارت‌نامبر کامل و در صورت امکان مدل دستگاه برای توکل الکترونیک ارسال شود تا بررسی با دقت بیشتری انجام گیرد.

مشخصات فنی خلاصه (جدول)

مشخصات اصلی `MMG75W120XB6TC`

مشخصه فنی	مقدار
سازنده	`MACMIC`
نوع قطعه	`PIM – Power Integrated Module`
ساختار داخلی	`Rectifier + Brake + Inverter`
فناوری IGBT	`Trench + Field Stop`
ولتاژ بخش اینورتر	`VCES = 1200 V`
جریان اینورتر در 95°C	`IC = 75 A`
جریان اینورتر در 25°C	`IC = 110 A`
جریان پیک اینورتر	`ICM = 150 A`
ولتاژ بخش یکسوساز	`VRRM = 1600 V`
جریان متوسط هر دیود Rectifier	`80 A`
جریان Brake در 100°C	`50 A`
جریان پیک Brake	`100 A`
سنسور دما	`NTC` داخلی
مقاومت NTC در 25°C	`5 kΩ`
ولتاژ ایزولاسیون	`3000 V`
وزن تقریبی	`300 g`

مشخصات بخش IGBT اینورتر شامل ولتاژ 1200 V، جریان 75 A در دمای کیس 95 درجه و جریان پیک 150 A در دیتاشیت درج شده‌اند. MMG75W120XB6TC مشخصات یکسوساز و Brake Chopper نیز به‌صورت جداگانه در دیتاشیت ارائه شده‌اند.

ویژگی‌ها و مزایای محصول

یکی از مهم‌ترین مزایای MMG75W120XB6TC سطح بالای یکپارچگی آن است. قرار گرفتن پل یکسوساز، Brake Chopper و اینورتر سه‌فاز داخل یک پکیج می‌تواند تعداد قطعات مجزای بخش قدرت را کاهش دهد و طراحی یا تعمیر مجموعه را منظم‌تر کند.

فناوری Trench + Field Stop در IGBTها، ولتاژ اشباع پایین، سوئیچینگ سریع و Tail Current کوتاه از ویژگی‌هایی هستند که سازنده برای این مدل ذکر کرده است. همچنین پایه مسی عایق‌شده و پایه‌های لحیمی مخصوص نصب روی PCB جزو ویژگی‌های مکانیکی این ماژول هستند.

کاربردها

طبق دیتاشیت، MMG75W120XB6TC برای کنترل موتور AC، سیستم‌های Motion و Servo Control، اینورترها و منابع تغذیه طراحی شده است. MMG75W120XB6TC

وجود اینورتر سه‌فاز در کنار Brake Chopper باعث می‌شود این ماژول برای تجهیزاتی که نیاز به کنترل موتور و مدیریت انرژی ترمز دارند، قابل بررسی باشد. بخش یکسوساز ورودی نیز امکان تبدیل AC به DC را در همان مجموعه فراهم می‌کند.

نکات مهم پیش از خرید

پیش از سفارش MMG75W120XB6TC باید پین‌آوت، ابعاد مکانیکی، نوع هیت‌سینک، شرایط درایو گیت و توپولوژی مدار دستگاه بررسی شوند. دیاگرام مدار در صفحه هشتم دیتاشیت، پل یکسوساز، شش IGBT بخش اینورتر، IGBT مربوط به Brake و سنسور NTC را به‌صورت واضح نشان می‌دهد. MMG75W120XB6TC

همچنین حداکثر دمای پیوند بخش Inverter و Brake برابر 175°C ذکر شده و ولتاژ ایزولاسیون ماژول 3000 V است. وزن تقریبی محصول نیز 300 g اعلام شده است.
