IGBT مدل VUB71-16NO1

توضیحات

خرید VUB71-16NO1 از توکل الکترونیک

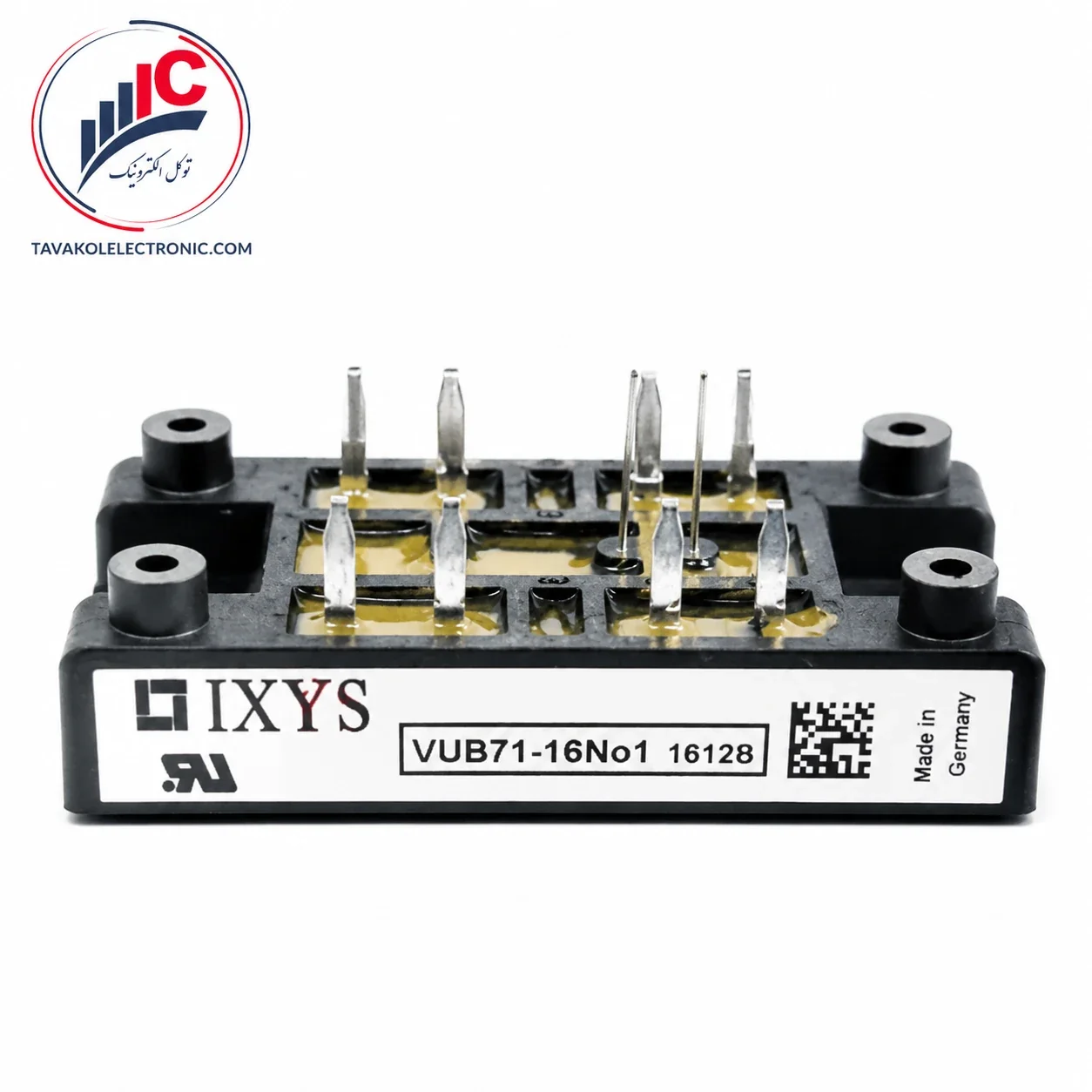

VUB71-16NO1 یک ماژول قدرت صنعتی از برند IXYS است که برای استفاده در بخش ورودی و مدار ترمز درایوها و اینورترهای صنعتی طراحی شده است. این محصول چند قطعه اصلی مدار قدرت را در یک پکیج مشترک قرار می‌دهد و شامل پل دیود سه‌فاز، یک IGBT مخصوص چاپر ترمز، دیود سریع و سنسور دمای داخلی است.

پل دیود داخلی وظیفه تبدیل برق سه‌فاز AC به ولتاژ DC را بر عهده دارد. IGBT داخلی نیز در مدار ترمز فعال می‌شود و انرژی اضافی باس DC را از طریق مقاومت ترمز تخلیه می‌کند. این ساختار برای تجهیزاتی اهمیت دارد که هنگام کاهش سرعت موتور یا توقف سریع، با افزایش ولتاژ لینک DC روبه‌رو می‌شوند.

بخش رکتیفایر این ماژول دارای کلاس ولتاژی ۱۶۰۰ ولت و حداکثر جریان متوسط خروجی ۷۰ آمپر است. بخش چاپر ترمز نیز از یک IGBT با ولتاژ ۱۲۰۰ ولت استفاده می‌کند. جریان DC این IGBT در دمای هیت‌سینک ۸۰ درجه سانتی‌گراد، ۲۹ آمپر اعلام شده است.

این محصول یک ماژول IGBT سه‌فاز کامل برای خروجی موتور نیست. IGBT داخل آن فقط برای مدار ترمز استفاده می‌شود و بخش اصلی دیگر، رکتیفایر ورودی سه‌فاز است. به همین دلیل، جایگزینی آن با پل دیود ساده یا ماژول IGBT معمولی امکان‌پذیر نیست.

برای خرید VUB71-16NO1، استعلام قیمت روز، بررسی موجودی و سفارش محصول با توکل الکترونیک تماس بگیرید.

مشخصات کلیدی محصول

ویژگی‌های مهم VUB71-16NO1

• ترکیب پل دیود سه‌فاز و چاپر ترمز IGBT در یک پکیج
• ولتاژ نامی ۱۶۰۰ ولت در بخش رکتیفایر
• حداکثر جریان متوسط خروجی ۷۰ آمپر
• IGBT داخلی با ولتاژ ۱۲۰۰ ولت
• دارای دیود بازیابی سریع برای مدار ترمز
• مجهز به ترمیستور NTC داخلی
• مناسب نصب مستقیم روی برد
• دارای ایزولاسیون داخلی برای نصب روی هیت‌سینک
• مناسب تعمیر درایوها و اینورترهای دارای مقاومت ترمز
• طراحی جمع‌وجور با دو پیچ نصب
• مناسب تأمین برای تعمیرکاران و واحدهای نگهداری صنعتی

این ساختار یکپارچه تعداد قطعات مجزای مدار قدرت را کاهش می‌دهد، اما هنگام تعویض نیاز به تطبیق دقیق پین‌آوت و مدار دستگاه دارد.

کاربردهای صنعتی

طبق دیتاشیت IXYS، کاربرد اصلی این محصول در Drive Inverters with Brake System است؛ یعنی درایوها و اینورترهای صنعتی مجهز به سیستم ترمز مقاومتی.

کاربردهای متداول این ماژول عبارت‌اند از:

• تعمیر درایوهای صنعتی
• اینورترهای دارای مقاومت ترمز
• کنترل موتورهای سه‌فاز
• تجهیزات بالابر و جرثقیل
• ماشین‌آلات دارای توقف سریع
• خطوط تولید و اتوماسیون
• دستگاه‌های CNC
• مبدل‌های دارای باس DC
• تجهیزات دارای ترمز دینامیکی
• تعمیر برد قدرت اینورترهای قدیمی

این کاربردها به معنای سازگاری قطعی با تمام درایوها نیستند. مدل دستگاه، پین‌آوت، جریان ورودی، مقاومت ترمز و مدار گیت باید پیش از خرید بررسی شوند.

• جهت مطالعه کاتالوگ‌های جامع‌تر، می‌توانید به سایت رسمی شرکت IXYS مراجعه نمایید.

برای مشاهده قطعات مشابه، می‌توانید دسته خرید ماژول IGBT  توکل الکترونیک را بررسی کنید.

تفاوت این محصول با پل دیود ساده

پل دیود سه‌فاز معمولی فقط وظیفه یکسو‌سازی ورودی AC را بر عهده دارد، اما VUB71-16NO1 علاوه بر پل دیود، دارای مدار چاپر ترمز است.

تفاوت‌های اصلی عبارت‌اند از:

• دارای IGBT داخلی برای کنترل مقاومت ترمز
• دارای دیود سریع مخصوص مدار چاپر
• دارای پایه‌های گیت و امیتر فرمان
• دارای ترمیستور داخلی برای پایش دما
• مناسب درایوهای دارای ترمز دینامیکی
• نیازمند مدار فرمان IGBT

بنابراین یک پل دیود سه‌فاز ۷۰ آمپر، جایگزین مستقیم این محصول نیست؛ حتی اگر ولتاژ و جریان آن مشابه باشد.

تفاوت با ماژول IGBT سه‌فاز

ماژول IGBT سه‌فاز معمولاً دارای شش IGBT برای تولید خروجی سه‌فاز موتور است. اما در این محصول فقط یک IGBT وجود دارد که برای مدار چاپر ترمز استفاده می‌شود.

ساختار واقعی محصول:

• شش دیود برای رکتیفایر سه‌فاز
• یک IGBT برای چاپر ترمز
• یک دیود سریع
• یک ترمیستور NTC

در نتیجه، این محصول را نباید به‌عنوان «ماژول اینورتر سه‌فاز» یا «IGBT شش‌تایی» معرفی کرد.

نکات مهم قبل از خرید

پیش از سفارش VUB71-16NO1 موارد زیر را بررسی کنید:

• پارت‌نامبر کامل روی قطعه معیوب
• فرم دقیق پسوند NO1
• محل پایه‌های ورودی سه‌فاز
• ترمینال‌های مثبت و منفی باس DC
• پایه‌های Gate و Emitter بخش IGBT
• پایه‌های ترمیستور NTC
• مدل و توان درایو
• ولتاژ باس DC
• مقدار مقاومت ترمز
• جریان ورودی دستگاه
• ابعاد بدنه و فاصله پیچ‌ها
• نوع اتصال ماژول به برد

مدل VUB71-12NO1 از همین خانواده است، اما کلاس ولتاژی آن ۱۲۰۰ ولت است. شباهت ظاهر و پکیج برای جایگزینی کافی نیست و کد کامل باید دقیقاً بررسی شود.

برای کاهش احتمال خرید اشتباه، هنگام استعلام موجودی VUB71-16NO1 تصویر ماژول قبلی، مدل دستگاه و شماره برد را ارسال کنید.

مقادیر فنی مهم

ترمیستور داخلی این ماژول دارای مقاومت نامی ۲٫۲ کیلو‌اهم در دمای ۲۵ درجه سانتی‌گراد است. وزن تقریبی قطعه نیز ۳۵ گرم اعلام شده است.

اعداد جریان دیتاشیت به دمای هیت‌سینک، شرایط نصب و نوع سیکل کاری وابسته هستند و نباید بدون بررسی حرارتی، جریان دائمی قابل استفاده در هر دستگاه در نظر گرفته شوند.

نکات نصب و جایگزینی

سطح هیت‌سینک باید تمیز، صاف و بدون باقی‌مانده خمیر حرارتی قدیمی باشد. خمیر حرارتی مناسب باید به‌صورت یکنواخت روی سطح تماس اعمال شود.

گشتاور نصب پیچ‌های M5 در دیتاشیت بین ۲ تا ۲٫۵ نیوتن‌متر اعلام شده است. پیچ‌ها باید مرحله‌ای و متقارن بسته شوند تا فشار یکنواخت روی ماژول ایجاد شود.

پیش از راه‌اندازی دستگاه موارد زیر بررسی شوند:

• سلامت گیت‌درایور IGBT
• مقاومت گیت
• سلامت مقاومت ترمز
• سیم‌کشی مدار ترمز
• سلامت خازن‌های DC Link
• عملکرد مدار پیش‌شارژ
• سلامت فیوزهای ورودی
• نبود اتصال کوتاه در خروجی
• اتصال صحیح ترمیستور
• عملکرد فن و هیت‌سینک
• علت خرابی قطعه قبلی

خرابی مقاومت ترمز، مدار گیت یا خازن باس می‌تواند باعث آسیب مجدد ماژول جدید شود.

چرا خرید از توکل الکترونیک؟

توکل الکترونیک در زمینه فروش و تأمین ماژول‌های قدرت، قطعات درایو و تجهیزات صنعتی فعالیت دارد.

• امکان استعلام سریع قیمت VUB71-16NO1
• بررسی موجودی پیش از ثبت سفارش
• تطبیق پارت‌نامبر با قطعه معیوب
• مشاوره پیش از خرید
• تأمین قطعات صنعتی کمیاب
• بررسی وضعیت ظاهری محصول
• حضور فیزیکی در بازار جمهوری تهران
• پیگیری سفارش و ارسال به سراسر کشور

برای خرید VUB71-16NO1 و دریافت قیمت روز با بخش فروش توکل الکترونیک تماس بگیرید.

سوالات متداول

VUB71-16NO1 چه نوع قطعه‌ای است؟

این محصول یک ماژول قدرت ترکیبی شامل پل دیود سه‌فاز، IGBT چاپر ترمز، دیود سریع و ترمیستور است.

آیا این قطعه ماژول IGBT سه‌فاز است؟

خیر. این محصول دارای پل اینورتر خروجی نیست و IGBT داخلی آن فقط در مدار چاپر ترمز استفاده می‌شود.

ولتاژ و جریان آن چقدر است؟

بخش رکتیفایر دارای ولتاژ ۱۶۰۰ ولت و حداکثر جریان متوسط ۷۰ آمپر است. IGBT داخلی نیز ۱۲۰۰ ولت است.

آیا می‌توان پل دیود ساده را جایگزین کرد؟

خیر. این محصول علاوه بر رکتیفایر، دارای IGBT چاپر، دیود سریع و سنسور دما است.

تفاوت مدل 12NO1 با 16NO1 چیست؟

تفاوت اصلی در کلاس ولتاژی رکتیفایر است. مدل 12NO1 برابر ۱۲۰۰ ولت و مدل 16NO1 برابر ۱۶۰۰ ولت است.

قبل از تعویض چه بخش‌هایی بررسی شوند؟

گیت‌درایور، مقاومت ترمز، خازن‌های DC Link، مدار پیش‌شارژ، فیوزها، ترمیستور و هیت‌سینک باید کنترل شوند.
