ماسفت 2SK246

ویژگی‌ها
Part Number2SK246
پکیجTO-220
Channel TypeN-Channel
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

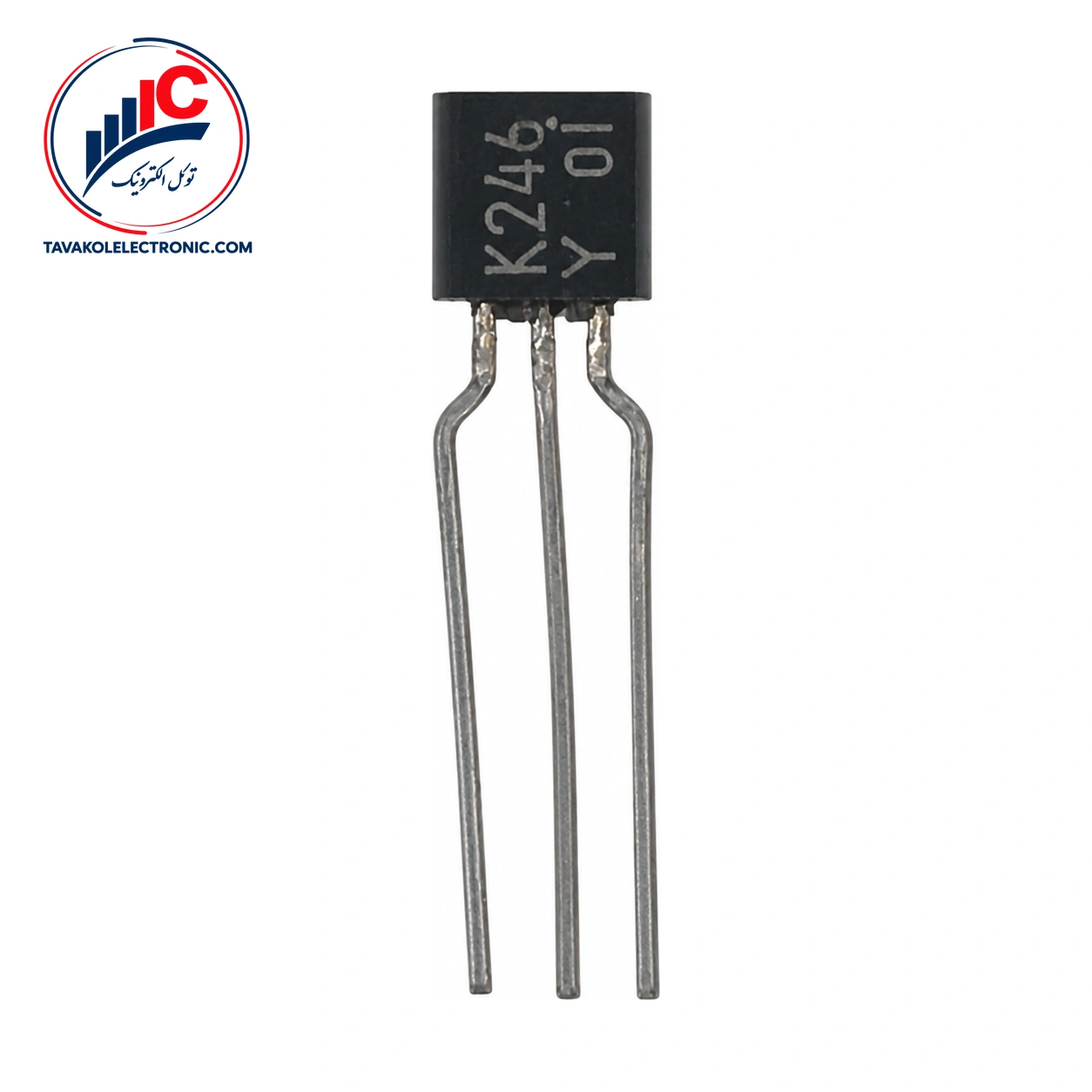

معرفی ماسفت 2SK246

ماسفت 2SK246 از محصولات Toshiba Semiconductor، یک ترانزیستور اثر میدان پیوندی سیلیکونی از نوع N-Channel است. این قطعه برای مدارهای جریان ثابت، مبدل امپدانس و تقویت‌کننده‌های DC-AC با امپدانس ورودی بالا در نظر گرفته شده است.

پکیج قطعه TO-92 است و ترتیب پایه‌ها باید پیش از نصب با نقشه مدار تطبیق داده شود. وجود مشخصات جریان، ولتاژ قطع و ظرفیت‌های خازنی، انتخاب آن را برای طراحی‌های دقیق‌تر آسان‌تر می‌کند. برای مقایسه قطعات هم‌رده می‌توانید انواع ماسفت را بررسی کنید.


مشخصات فنی ماسفت 2SK246

ساختار و کاربرد 2SK246

2SK246 یک ترانزیستور اثر میدان پیوندی سیلیکونی با کانال N است. کاربردهای آن شامل مدارهای جریان ثابت، مبدل امپدانس و تقویت‌کننده‌های DC-AC با امپدانس ورودی بالا می‌شود.

جریان تخلیه با گیت صفر، IDSS، در دمای 25°C و با VDS برابر 10 V و VGS برابر صفر، مقدار 1.2 تا 14 mA دارد. ولتاژ قطع گیت-سورس نیز در Ta=25°C، با VDS برابر 10 V و ID برابر 0.1 μA، در محدوده −0.7 تا −6.0 V قرار می‌گیرد.

پارامتر مقدار شرایط آزمون
نوع قطعه سیلیکونی، N-Channel، JFET —
پکیج TO-92 نام‌گذاری JEDEC
جریان IDSS 1.2 تا 14 mA VDS=10 V، VGS=0، Ta=25°C
ولتاژ قطع گیت-سورس −0.7 تا −6.0 V VDS=10 V، ID=0.1 μA، Ta=25°C
ظرفیت ورودی معمولی 9.0 pF VDS=10 V، VGS=0، f=1 MHz

پایه‌ها و پارامترهای AC در 2SK246

در پکیج TO-92، پایه 1 سورس، پایه 2 گیت و پایه 3 درین است. این ترتیب را پیش از لحیم‌کاری بررسی کنید تا اتصال پایه‌ها اشتباه نشود.

ادمیتانس انتقال مستقیم حداقل 1.5 mS است؛ این مقدار در Ta=25°C، VDS=10 V، VGS=0 و فرکانس 1 kHz مشخص شده است. ظرفیت ورودی معمولی 9.0 pF و ظرفیت انتقال معکوس معمولی 2.5 pF هستند؛ هرکدام در شرایط آزمون جداگانه تعریف شده‌اند. جریان قطع گیت نیز حداکثر −1.0 nA است و این مقدار در Ta=25°C، VGS برابر −30 V و VDS برابر صفر سنجیده شده است.

ولتاژ شکست گیت-درین حداقل −50 V است. این مقدار در Ta=25°C، با VDS برابر صفر و IG برابر −100 mA تعریف شده و نباید با ولتاژ کاری عادی یکسان در نظر گرفته شود.


خرید و استعلام قیمت 2SK246

برای خرید 2SK246 از توکل الکترونیک، استعلام قیمت و موجودی روز انجام دهید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور فراهم است. این قطعه با ضمانت اصالت کالا عرضه می‌شود و ارسال به سراسر کشور انجام می‌گیرد.

هنگام ثبت سفارش، پارت‌نامبر و پکیج TO-92 را با نیاز مدار تطبیق دهید. توکل الکترونیک امکان بررسی پارت‌نامبر قبل از سفارش و پیگیری حضوری در بازار جمهوری تهران را نیز فراهم می‌کند.


سؤالات متداول درباره 2SK246

2SK246 چه نوع قطعه‌ای است؟

این قطعه یک ترانزیستور اثر میدان پیوندی سیلیکونی از نوع N-Channel است و برای مدارهای جریان ثابت، مبدل امپدانس و تقویت‌کننده‌های DC-AC با امپدانس ورودی بالا کاربرد دارد.

پکیج و ترتیب پایه‌های این قطعه چیست؟

پکیج TO-92 است و ترتیب پایه‌ها به‌صورت پایه 1 سورس، پایه 2 گیت و پایه 3 درین تعریف شده است.

محدوده IDSS ماسفت 2SK246 چقدر است؟

جریان IDSS در شرایط Ta=25°C، VDS=10 V و VGS=0، برابر 1.2 تا 14 mA است.


جمع‌بندی و سفارش

این قطعه کانال N با پکیج TO-92، برای مدارهای جریان ثابت، مبدل امپدانس و تقویت‌کننده‌های ورودی بالا قابل بررسی است. پیش از خرید، نوع قطعه، ترتیب پایه‌ها و شرایط آزمون مشخصات را با طراحی خود تطبیق دهید.

برای سفارش، استعلام قیمت و موجودی روز یا دریافت پیش‌فاکتور، با توکل الکترونیک در ارتباط باشید. بررسی پارت‌نامبر قبل از سفارش به انتخاب دقیق‌تر کمک می‌کند.

توضیحات تکمیلی

Part Number

2SK246

پکیج

TO-220

Channel Type

N-Channel
