2SK1082 یک ترانزیستور ماسفت N-channel از Fuji Electric است که برای سوئیچینگ توان با ولتاژ بالا و سرعت بالا طراحی شده است. این قطعه در پکیج TO-3PN عرضه میشود؛ بنابراین پیش از نصب روی برد یا جایگزینی، تطبیق پکیج و پارت‌نامبر را بررسی کنید.
برای انتخاب این ماسفت، نوع کانال، ولتاژ شکست، مقاومت روشن، زمان‌های سوئیچینگ و شرایط حرارتی مدار را کنار هم در نظر بگیرید. جدول زیر برای مقایسه فنی و بررسی تناسب قطعه با طراحی موردنظر مفید است.
ساختار N-channel و قابلیت سوئیچینگ توان با ولتاژ بالا و سرعت بالا، مهم‌ترین ویژگی‌های عملکردی این قطعه هستند. ولتاژ شکست درین-سورس حداقل 900 V است و این مقدار در شرایط آزمون مشخص‌شده به دست آمده است؛ بنابراین نباید آن را با ولتاژ کار عادی اشتباه گرفت.
برای مقایسه با انواع ماسفت، فقط توجه به ولتاژ یا جریان کافی نیست. نوع کانال، پکیج TO-3PN، مقاومت روشن در شرایط آزمون، روش درایو گیت و الزامات حرارتی هم باید با مدار هماهنگ باشند.
| مشخصه | مقدار | شرایط آزمون |
|---|---|---|
| نوع کانال | N-channel MOSFET | — |
| پکیج | TO-3PN | — |
| ولتاژ شکست V(BR)DSS | حداقل 900 V | VGS=0، ID=1 mA، TC=25°C |
| مقاومت روشن RDS(on) | typ 2.1 Ω، max 2.8 Ω | VGS=10 V، ID=3 A، TC=25°C |
| زمان روشن‌شدن ton | typ 145 ns، max 225 ns | VGS=10 V، ID=6 A، RL=25 Ω، TC=25°C |
مقاومت روشن درین-سورس RDS(on) برای این قطعه در شرایط VGS=10 V، جریان ID برابر 3 A و دمای بدنه TC برابر 25°C، مقدار typical برابر 2.1 Ω و حداکثر 2.8 Ω است. ولتاژ آستانه گیت-سورس نیز حداقل 2.5 V، مقدار typical برابر 3.5 V و حداکثر 5.0 V اعلام شده است. این ولتاژ به‌تنهایی معیار روشن‌شدن کامل نیست و باید همراه با شرایط درایو گیت بررسی شود.
زمان rise برابر 110 ns typical و 170 ns maximum، زمان fall برابر 100 ns typical و 150 ns maximum و زمان turn-off برابر 250 ns typical و 380 ns maximum است. زمان turn-on نیز 145 ns typical و 225 ns maximum اعلام شده و شرایط آزمون آن شامل VGS=10 V، ID=6 A، RL=25 Ω و TC=25°C است.
جریان درین در حالت گیت صفر حداکثر 500 µA است؛ این مقدار با VDS=900 V، VGS=0 و TC=25°C مشخص شده است. هنگام بررسی نشتی و رفتار خاموش، شرایط آزمون هر پارامتر را جداگانه در نظر بگیرید.
مقدار VDSS برابر 900 V، جریان پیوسته درین برابر 6 A در TC=25°C، ولتاژ گیت-سورس برابر ±30 V، دمای پیوند حداکثر 150°C و توان تلفاتی کل برابر 125 W، همگی حدود مطلق هستند. این اعداد برای کارکرد عادی یا نقطه پیشنهادی طراحی نیستند و باید با حاشیه اطمینان و بررسی دفع حرارت سنجیده شوند.
برای استعلام قیمت و موجودی روز با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور فراهم است. ضمانت اصالت کالا و ارسال به سراسر کشور نیز برای سفارش این قطعه در نظر گرفته شده است.
پیش از ثبت سفارش، پارت‌نامبر و پکیج TO-3PN را با قطعه موردنیاز خود تطبیق دهید. این بررسی، احتمال انتخاب مدل یا پکیج نامناسب را کاهش می‌دهد. توکل الکترونیک در بازار جمهوری تهران حضور فیزیکی دارد.
این قطعه یک ماسفت N-channel از Fuji Electric با پکیج TO-3PN است و برای سوئیچینگ توان با ولتاژ بالا و سرعت بالا طراحی شده است.
ولتاژ شکست درین-سورس V(BR)DSS حداقل 900 V است و این مقدار در شرایط VGS=0، جریان ID برابر 1 mA و دمای بدنه TC برابر 25°C مشخص شده است. مقدار VDSS برابر 900 V نیز یک حد مطلق با VGS=0 در Ta=25°C است، نه ولتاژ کار عادی.
این ماسفت N-channel با پکیج TO-3PN، ولتاژ شکست حداقل 900 V و زمان‌های سوئیچینگ در محدوده نانوثانیه، برای بررسی در مدارهای سوئیچینگ توان با ولتاژ بالا و سرعت بالا گزینه‌ای قابل ارزیابی است. برای اطلاع از قیمت، موجودی و ثبت سفارش، با توکل الکترونیک در ارتباط باشید.
| Part Number | 2SK1082 |
|---|---|
| پکیج | TO-3PN |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 900 V, ID: 6 A |

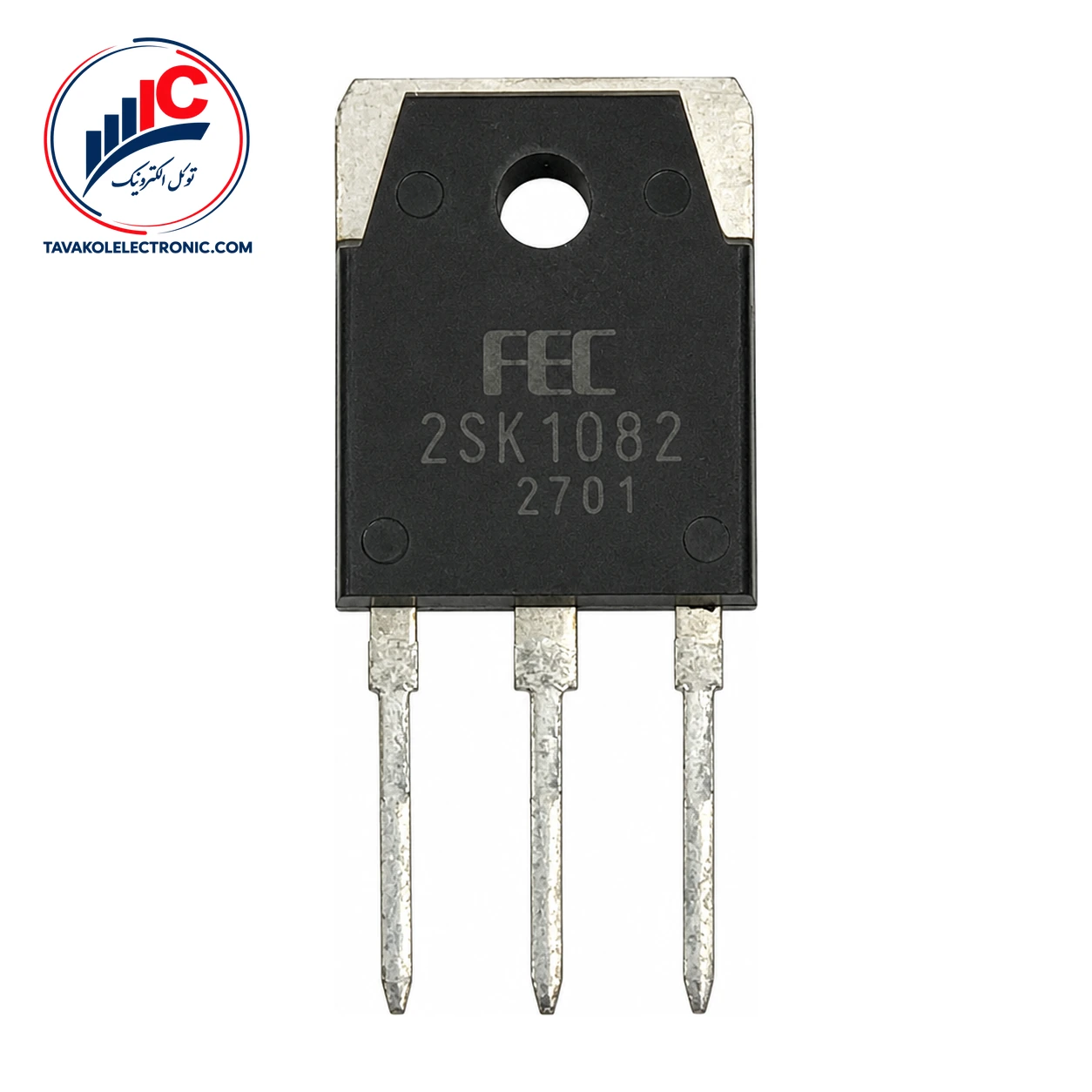

ماسفت 2SK1082
