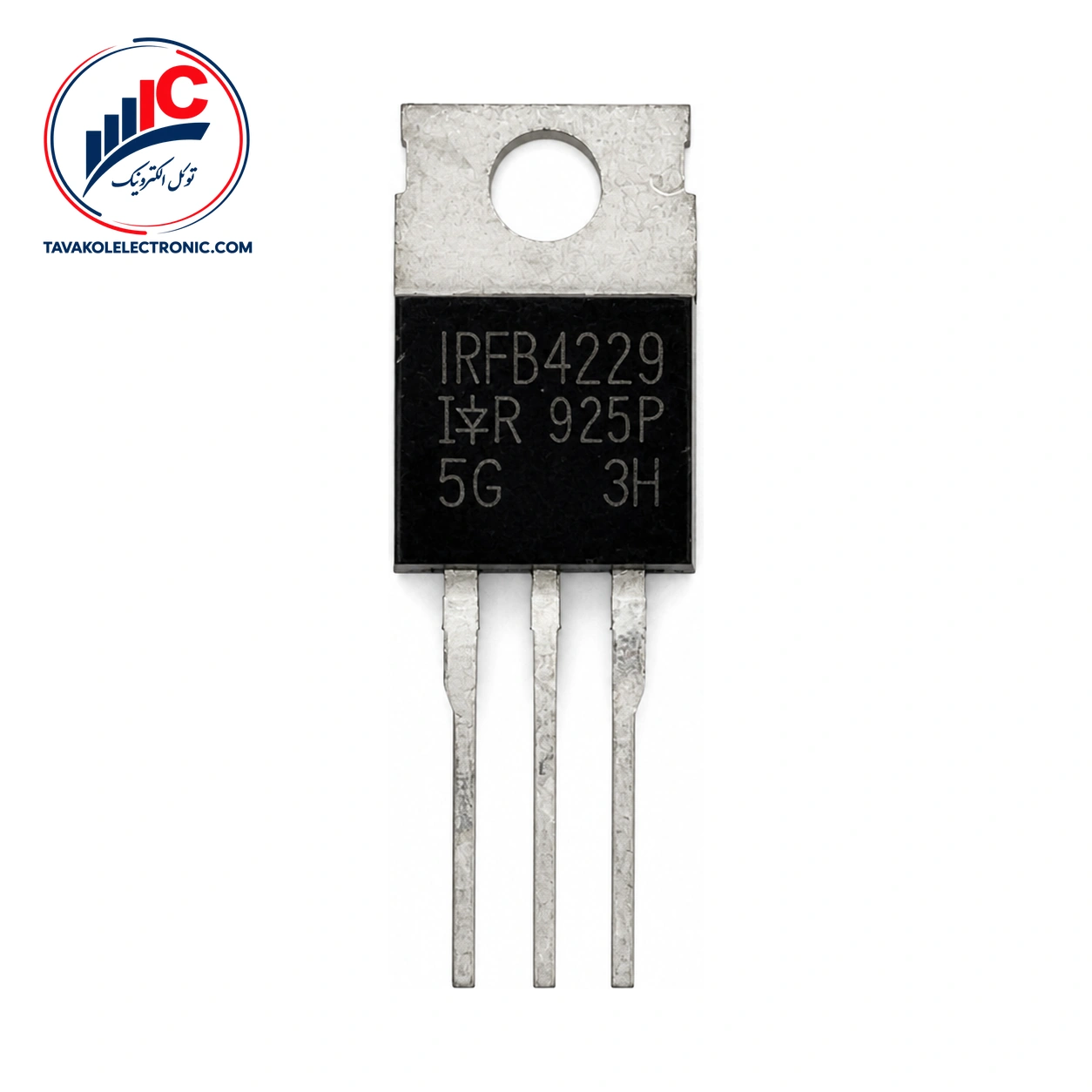

IRFB4229 یک ماسفت کانال N از نوع Enhancement است که در پکیج TO-220C عرضه میشود. این قطعه برای مدارهایی مناسب است که به ماسفت کانال N با پارامترهای ولتاژی، جریانی و حرارتی مشخص نیاز دارند.
پکیج TO-220C نصب این قطعه را در طراحی‌هایی با همین قالب مکانیکی ممکن می‌کند. در این پکیج، پایه ۱ گیت، پایه ۲ درین و پایه ۳ سورس است. ترتیب پایه‌ها را پیش از مونتاژ با برد و مدار موردنظر بررسی کنید. برای مقایسه گزینه‌های موجود میتوانید از بخش مشاهده ماسفت استفاده کنید.
مهم‌ترین مشخصات این مدل شامل ولتاژ شکست درین-سورس حداقل 250 V، مقاومت روشن درین-سورس حداکثر 46 mΩ و جریان نشتی حداکثر 20 μA است. مقاومت روشن در شرایط VGS=10 V و ID=26 A تعریف شده و نباید بدون توجه به این شرایط به همه وضعیت‌های کاری تعمیم داده شود.
ولتاژ آستانه گیت بین 3 تا 5 V است؛ این مقدار با VDS=VGS و ID=250 μA مشخص شده است. ولتاژ مستقیم دیود نیز حداکثر 1.3 V در شرایط IS=26 A و VGS=0 V اعلام شده است.
| مشخصه | مقدار | شرایط |
|---|---|---|
| نوع کانال | N-channel، Enhancement | — |
| پکیج و پایه‌ها | TO-220C | 1: Gate، 2: Drain، 3: Source |
| ولتاژ شکست درین-سورس | حداقل 250 V | VGS=0 V؛ ID=250 μA |
| مقاومت روشن درین-سورس | حداکثر 46 mΩ | VGS=10 V؛ ID=26 A |
| مقاومت حرارتی کانال به بدنه | حداکثر 0.45 °C/W | مشخصه حرارتی حداکثری |
در انتخاب این قطعه، نوع کانال، حالت کاری و پکیج باید با نیاز مدار هماهنگ باشد. همچنین پایه‌گذاری TO-220C را هنگام جایگزینی کنترل کنید؛ ترتیب Gate، Drain و Source به‌ترتیب پایه‌های ۱، ۲ و ۳ است.
مقدار 250 V برای ولتاژ درین-سورس، 46 A برای جریان پیوسته و 180 A برای جریان پالسی، همگی در محدوده مشخصات حداکثری قرار دارند و نباید به‌عنوان مقدار کاری دائمی یا پیشنهاد طراحی در نظر گرفته شوند. ولتاژ گیت-سورس نیز حداکثر ±30 V است.
حداکثر دمای پیوند 175 °C و توان تلفاتی کل حداکثر 330 W اعلام شده است. مقدار توان تلفاتی با دمای بدنه 25 °C تعریف شده و این اعداد، حدود مطلق قطعه هستند. مقاومت حرارتی کانال به بدنه حداکثر 0.45 °C/W است؛ بنابراین شرایط واقعی نصب و مدیریت حرارت باید متناسب با طراحی بررسی شود.
پیش از نصب، مقدار ولتاژ مدار، جریان موردنیاز و نوع درایو گیت را با مشخصات قطعه مقایسه کنید. ولتاژ آستانه به‌تنهایی نشان‌دهنده روشن‌شدن کامل ماسفت در هر سطح گیت نیست، زیرا این پارامتر در شرایط آزمون مشخصی ارائه شده است.
برای استعلام قیمت و موجودی روز IRFB4229 با توکل الکترونیک تماس بگیرید. فروش این قطعه به‌صورت تکی و تعدادی انجام میشود و برای خرید عمده یا تأمین شرکتی، امکان دریافت پیش‌فاکتور وجود دارد.
توکل الکترونیک ضمانت اصالت کالا را ارائه می‌کند و ارسال به سراسر کشور انجام میشود. هنگام ثبت درخواست، تعداد موردنیاز و مشخصات قطعه را اعلام کنید تا وضعیت موجودی و روند تهیه بررسی شود.
این ماسفت یک ماسفت کانال N از نوع Enhancement با پکیج TO-220C است. ولتاژ شکست درین-سورس حداقل 250 V، مقاومت روشن حداکثر 46 mΩ و ترتیب پایه‌های آن Gate، Drain و Source در پایه‌های ۱، ۲ و ۳ است. برای خرید، ابتدا مشخصات مدار و پارت‌نامبر را تطبیق دهید و سپس برای دریافت قیمت و موجودی با توکل الکترونیک در ارتباط باشید.
این قطعه یک ماسفت کانال N از نوع Enhancement است و در پکیج TO-220C عرضه میشود.
در پکیج TO-220C، پایه ۱ Gate، پایه ۲ Drain و پایه ۳ Source است. پیش از نصب، ترتیب پایه‌ها را با برد و مدار خود تطبیق دهید.
خیر. مقدار 46 A به‌عنوان جریان پیوسته در محدوده مشخصات حداکثری ثبت شده است و نباید بدون بررسی شرایط حرارتی و طراحی مدار، مقدار کاری دائمی فرض شود.
| Part Number | IRFB4229 |
|---|---|
| پکیج | TO-220AB |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 250 V, ID: 46 A |
ماسفت IRFB4229
