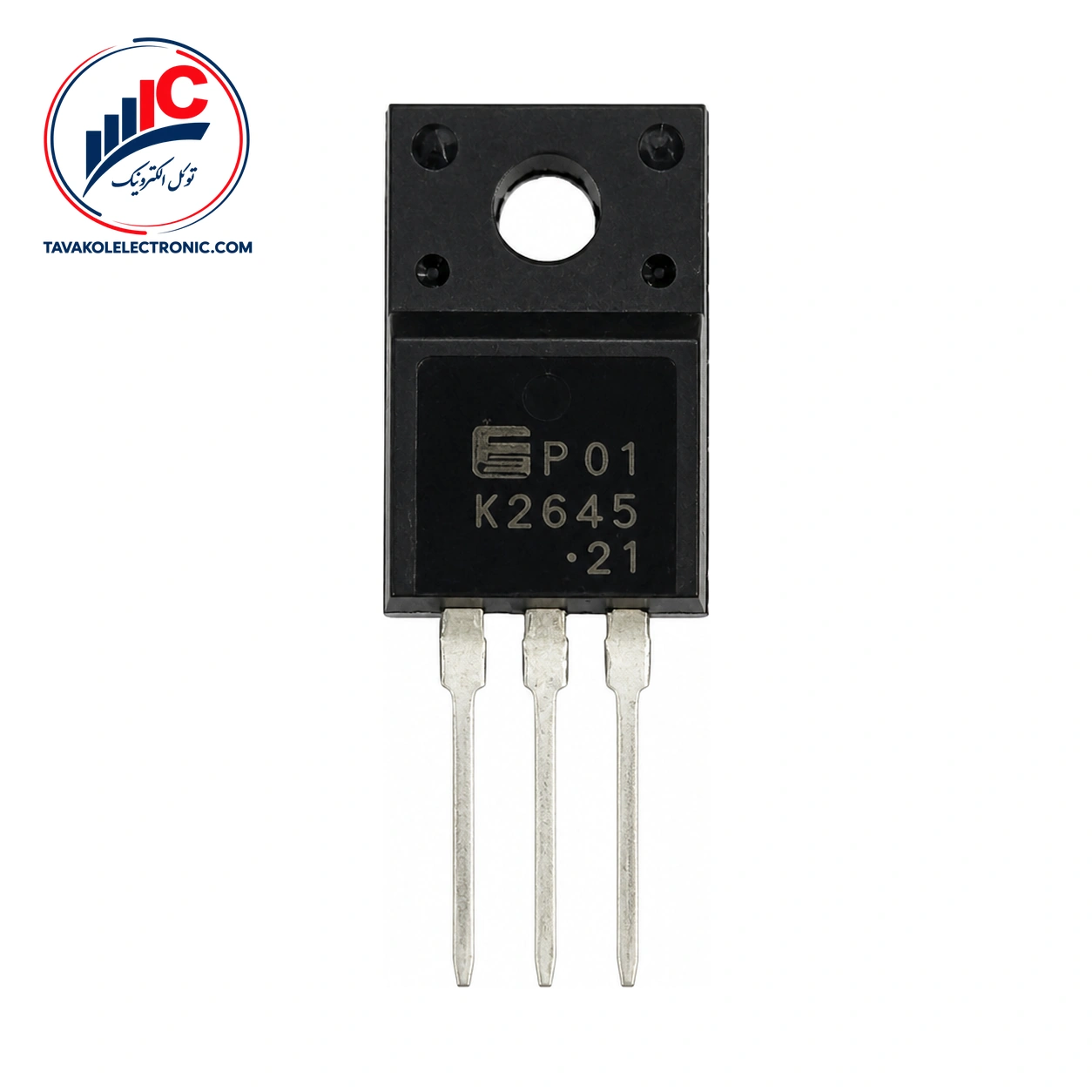

ماسفت 2SK2645

ویژگی‌ها
Part Number2SK2645
پکیجTO-220F
Channel TypeN-Channel
مشخصات فنیVDS: 600 V, ID: 9 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی ماسفت 2SK2645

ماسفت 2SK2645 از محصولات شرکت INCHANGE و از نوع کانال N است. این قطعه در پکیج TO-220F عرضه می‌شود و برای مبدل‌های DC-DC، رگولاتورهای سوئیچینگ و تقویت‌کننده‌های توان عمومی مشخص شده است. سوئیچینگ با سرعت بالا و تحمل آوالانش تکرارشونده از ویژگی‌های مهم آن به شمار می‌آید.

کاربردهای 2SK2645 در مدارهای توان

در انتخاب این قطعه، نوع کانال، پکیج، مشخصات الکتریکی و شرایط واقعی مدار اهمیت دارد. وجود انواع ماسفت با پکیج‌ها و ویژگی‌های متفاوت باعث می‌شود تطبیق دقیق شماره قطعه پیش از سفارش ضروری باشد.


مشخصات فنی 2SK2645

ولتاژ شکست Drain-Source این قطعه حداقل 600 V است. این مقدار با VGS=0 و ID=1 mA، در TC=25°C مگر آنکه خلاف آن ذکر شده باشد، تعریف شده است. ولتاژ آستانه گیت با VDS=VGS و ID=1 mA بین 3.5 تا 4.5 V قرار دارد.

مقاومت روشن Drain-Source در VGS=10 V و ID=4 A، مقدار معمولی 1.0 Ω و حداکثر 1.2 Ω دارد.

پارامتر مقدار
نوع کانال N-channel
پکیج TO-220F
ولتاژ شکست Drain-Source حداقل 600 V
مقاومت روشن Drain-Source 1.0 Ω معمولی؛ 1.2 Ω حداکثر
مقاومت حرارتی اتصال تا بدنه حداکثر 2.5°C/W

پایه‌ها و ملاحظات حرارتی

ترتیب پایه‌های پکیج TO-220F به این صورت است: پایه 1 Gate، پایه 2 Drain و پایه 3 Source. پیش از نصب، جهت قطعه و اتصال هر پایه را با مدار و مستندات فنی تطبیق دهید.

مقاومت حرارتی اتصال تا بدنه حداکثر 2.5°C/W است و باید در بررسی شرایط نصب و انتقال حرارت لحاظ شود. مقدار 600 V برای VDS، ±30 V برای VGS پیوسته، 9 A برای جریان Drain پیوسته و 50 W برای توان تلفاتی، همگی حدود حداکثر مطلق هستند و نباید به‌عنوان شرایط کاری عادی در نظر گرفته شوند. دمای پیوند کاری حداکثر 150°C و محدوده دمای نگهداری −55 تا 150°C است.


خرید و استعلام قیمت 2SK2645

برای اطلاع از قیمت و موجودی روز این قطعه با توکل الکترونیک تماس بگیرید. ماسفت با ضمانت اصالت کالا به‌صورت فروش تکی و تعدادی ارائه می‌شود و برای خرید عمده و تأمین شرکتی نیز امکان دریافت پیش‌فاکتور وجود دارد.

پیش از ثبت سفارش، شماره قطعه و پکیج TO-220F را با نیاز خود تطبیق دهید. توکل الکترونیک امکان بررسی پارت‌نامبر قبل از سفارش، ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران را فراهم می‌کند.


پرسش‌های متداول درباره 2SK2645

2SK2645 چه نوع ماسفتی است؟

این قطعه یک ماسفت کانال N با پکیج TO-220F است و برای مبدل‌های DC-DC، رگولاتورهای سوئیچینگ و تقویت‌کننده‌های توان عمومی مشخص شده است.

ترتیب پایه‌های ماسفت چگونه است؟

در پکیج TO-220F، پایه 1 Gate، پایه 2 Drain و پایه 3 Source است. پیش از نصب، شماره قطعه و جهت قرارگیری آن را بررسی کنید.

آیا 600 V مقدار کاری عادی است؟

خیر. مقدار 600 V در بخش حدود حداکثر مطلق VDS قرار می‌گیرد. ولتاژ شکست Drain-Source نیز حداقل 600 V و تحت شرایط VGS=0 و ID=1 mA تعریف شده است؛ بنابراین انتخاب نهایی باید با توجه به شرایط مدار انجام شود.


جمع‌بندی و سفارش ماسفت 2SK2645

این ماسفت کانال N با پکیج TO-220F، سوئیچینگ سریع، قابلیت آوالانش تکرارشونده و کاربرد در مبدل‌های DC-DC، رگولاتورهای سوئیچینگ و تقویت‌کننده‌های توان عمومی عرضه می‌شود. برای سفارش، شماره قطعه و پکیج را بررسی کنید و برای استعلام قیمت، موجودی و دریافت پیش‌فاکتور با توکل الکترونیک در ارتباط باشید.

توضیحات تکمیلی

Part Number

2SK2645

پکیج

TO-220F

Channel Type

N-Channel

مشخصات فنی

VDS: 600 V, ID: 9 A
