ماسفت 2SK792

ویژگی‌ها
Part Number2SK792
پکیجTO-220AB; EIAJ SC-46
Channel TypeN-Channel
مشخصات فنیVDS: 900 V, ID: 3 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

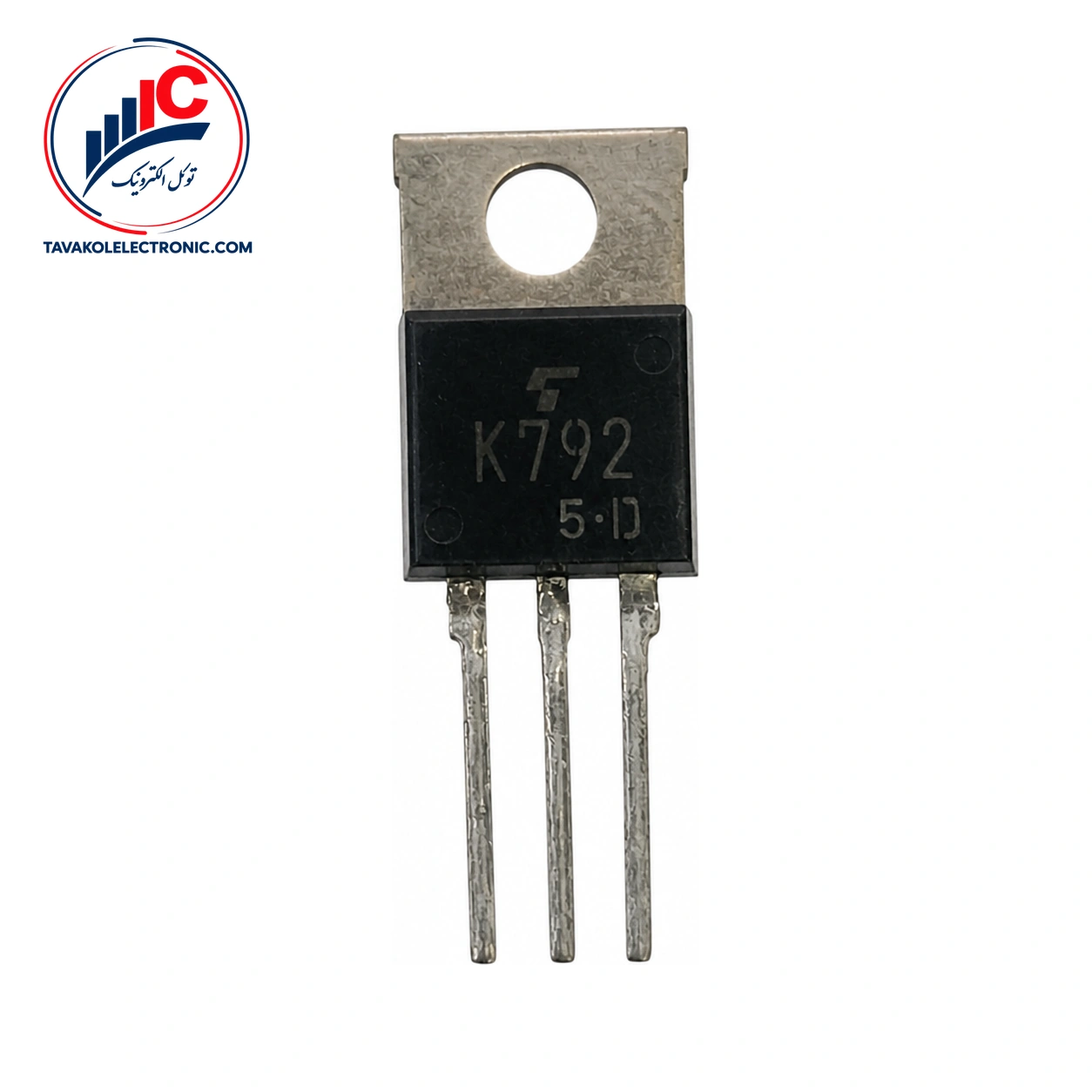

معرفی ماسفت 2SK792

ماسفت 2SK792 یک ماسفت سیلیکونی کانال N با ساختار Enhancement است که برای سوئیچینگ ولتاژ بالا، رگولاتورهای سوئیچینگ و مدارهای درایو موتور به‌کار می‌رود. در انتخاب این قطعه، ولتاژ شکست، شرایط تحریک گیت، مقاومت حالت روشن و نوع پکیج از موارد مهم هستند.

ویژگی‌های کلیدی 2SK792

ولتاژ شکست درین-سورس این قطعه 900 V است و مقاومت درین-سورس در حالت روشن، 3.3 Ω به‌صورت تیپیکال و 4.5 Ω به‌صورت حداکثری اعلام شده است. ولتاژ آستانه گیت نیز از 1.5 V حداقل تا 3.5 V حداکثر گزارش شده است.

پکیج قطعه TO-220AB است و با شناسه EIAJ SC-46 نیز معرفی می‌شود.


جدول مشخصات فنی 2SK792

پارامتر مقدار
نوع کانال N-channel، Enhancement
ولتاژ شکست درین-سورس 900 V
مقاومت درین-سورس روشن 3.3 Ω typ، 4.5 Ω max
ولتاژ آستانه گیت 1.5 V min تا 3.5 V max
ظرفیت ورودی 800 pF typ، 1100 pF max
پکیج TO-220AB؛ EIAJ SC-46

مشخصات سوئیچینگ 2SK792

ظرفیت ورودی 2SK792 برابر 800 pF به‌صورت تیپیکال و 1100 pF به‌صورت حداکثری است. ترارسانایی مستقیم نیز حداقل 0.5 S و مقدار تیپیکال آن 1.0 S اعلام شده است. زمان خیز 55 ns تیپیکال و 120 ns حداکثر، زمان روشن‌شدن 70 ns تیپیکال و 165 ns حداکثر، زمان افت 60 ns تیپیکال و 120 ns حداکثر و زمان خاموش‌شدن 280 ns تیپیکال و 550 ns حداکثر است.

این زمان‌ها در شرایط آزمون مشخص‌شده اندازه‌گیری شده‌اند؛ بنابراین نباید بدون توجه به مدار درایور و شرایط بار، به‌عنوان زمان عملکرد عمومی در نظر گرفته شوند.


کاربرد و نکات انتخاب

این ماسفت برای سوئیچینگ ولتاژ بالا، رگولاتورهای سوئیچینگ و درایو موتور قابل بررسی است. ولتاژ شکست 900 V یکی از معیارهای مهم در ارزیابی مدارهای ولتاژ بالا محسوب می‌شود، اما انتخاب قطعه فقط با یک پارامتر انجام نمی‌شود. نوع کانال، آستانه گیت، مقاومت حالت روشن، ظرفیت ورودی، زمان‌های سوئیچینگ و پکیج نیز باید با طراحی هماهنگ باشند.

مقادیر جریان درین DC برابر 3 A و جریان پالسی برابر 5 A، هر دو از نوع حد مطلق و در شرایط دمایی اعلام‌شده هستند؛ بنابراین نباید به‌عنوان جریان کاری پیشنهادی تلقی شوند. توان تلفاتی حد مطلق نیز 100 W در شرایط مشخص‌شده برای دمای بدنه است. ولتاژ گیت-سورس حد مطلق ±20 V دارد و رعایت آن برای جلوگیری از آسیب به قطعه ضروری است.

برای مقایسه با انواع ماسفت، علاوه بر ولتاژ، شرایط تحریک گیت، مقاومت روشن، ظرفیت ورودی و محدودیت‌های حرارتی را هم بررسی کنید.


قیمت و خرید 2SK792 از توکل الکترونیک

برای استعلام قیمت و موجودی روز این ماسفت با توکل الکترونیک تماس بگیرید. فروش این قطعه به‌صورت تکی و تعدادی انجام می‌شود و برای خرید عمده و تأمین شرکتی نیز امکان دریافت پیش‌فاکتور وجود دارد.


سؤالات متداول درباره 2SK792

2SK792 چه نوع ماسفتی است؟

این ماسفت یک ماسفت سیلیکونی کانال N با ساختار Enhancement است و برای سوئیچینگ ولتاژ بالا، رگولاتورهای سوئیچینگ و مدارهای درایو موتور معرفی شده است.

پکیج 2SK792 چیست؟

پکیج این قطعه TO-220AB است و با شناسه EIAJ SC-46 نیز معرفی می‌شود.

آیا جریان 3 A مقدار کاری پیشنهادی است؟

خیر. جریان 3 A به‌عنوان حد مطلق جریان درین DC اعلام شده است و برای تعیین جریان کاری واقعی باید طراحی مدار و شرایط حرارتی بررسی شود.


جمع‌بندی و سفارش

این ماسفت یک ماسفت کانال N با ولتاژ شکست 900 V، پکیج TO-220AB و مشخصات سوئیچینگ قابل بررسی برای مدارهای ولتاژ بالا است. برای سفارش، مشخصات مدار و پارت‌نامبر موردنیاز را بررسی کنید و جهت دریافت قیمت، موجودی روز یا پیش‌فاکتور با توکل الکترونیک در تماس باشید.

توضیحات تکمیلی

Part Number

2SK792

پکیج

TO-220AB; EIAJ SC-46

Channel Type

N-Channel

مشخصات فنی

VDS: 900 V, ID: 3 A
