ماسفت 2SK903 ساخت Fuji یک ماسفت قدرت سیلیکونی کانال N است که برای مدارهای سوئیچینگ و تقویت توان به‌کار می‌رود. این قطعه در رگولاتورهای سوئیچینگ، سیستم‌های UPS، مبدل‌های DC-DC و تقویت‌کننده‌های توان عمومی کاربرد دارد.
پکیج این مدل SC-67 از نوع EIAJ است؛ بنابراین پیش از ثبت سفارش، تطبیق شکل نصب و پارت‌نامبر با برد یا نمونه موجود اهمیت دارد. اگر برای انتخاب قطعه مناسب به مقایسه مدل‌ها نیاز دارید، بررسی انواع ماسفت می‌تواند شروع مناسبی برای انتخاب بر اساس نوع کانال، ولتاژ و کاربرد باشد.
ساختار کانال N این مدل برای طراحی‌هایی مناسب است که به یک ماسفت قدرت برای قطع‌و‌وصل جریان یا تقویت سیگنال توان نیاز دارند. با توجه به کاربردهای مشخص آن در رگولاتورهای سوئیچینگ، UPS و مبدل DC-DC، استفاده از این قطعه در بخش‌های تبدیل و مدیریت توان قابل بررسی است. برای استفاده در تقویت‌کننده توان عمومی نیز باید شرایط واقعی مدار، درایو گیت و دفع حرارت جداگانه بررسی شود.
SC-67 را با نمونه نصب‌شده روی برد مقایسه کنید و تنها بر اساس شباهت ظاهری، مدل دیگری را جایگزین نکنید. بررسی پارت‌نامبر قبل از سفارش، به‌خصوص در خرید تعدادی یا تعمیر برد، از خطا در تأمین قطعه جلوگیری می‌کند.
مهم‌ترین داده‌های انتخاب این مدل در جدول زیر آمده است. مقادیر ولتاژ شکست، آستانه گیت و مقاومت حالت روشن همراه با شرایط آزمون درج شده‌اند تا مقایسه فنی دقیق‌تر انجام شود.
| پارامتر | مقدار | شرایط آزمون |
|---|---|---|
| نوع قطعه | ماسفت قدرت سیلیکونی کانال N | — |
| پکیج | SC-67 | EIAJ |
| ولتاژ شکست درین-سورس | حداقل 800 V | ID=1 mA، VGS=0 V، Tc=25°C |
| ولتاژ آستانه گیت | حداقل 2.1، معمولی 3.0، حداکثر 4.0 V | ID=10 mA، VDS=VGS، Tc=25°C |
| مقاومت درین-سورس در حالت روشن | معمولی 3.0، حداکثر 4.0 Ω | ID=1.5 A، VGS=10 V، Tc=25°C |
| ترارسانایی مستقیم | حداقل 2.0، معمولی 4.0 S | ID=1.5 A، VDS=25 V، Tc=25°C |
ظرفیت ورودی این ماسفت 900 pF به‌صورت معمولی و 1400 pF در بیشینه است؛ شرایط اندازه‌گیری VDS=25 V و Tc=25°C بوده است. زمان روشن‌شدن معمولی 60 ns و حداکثر 90 ns است. تأخیر خاموش‌شدن معمولی 150 ns و حداکثر 250 ns، و زمان افت معمولی 60 ns و حداکثر 90 ns گزارش شده است. در این آزمون‌ها VCC=30 V و RG=50 Ω بوده و برای تأخیر خاموش‌شدن و زمان افت، ID=2.1 A و VGS=10 V نیز لحاظ شده است.
مقادیر 800 V برای ولتاژ درین-سورس، 3 A برای جریان پیوسته و 12 A برای جریان پالسی، حدود حداکثری مجاز هستند و نباید به‌عنوان شرایط کاری عادی در نظر گرفته شوند. ولتاژ پیک گیت-سورس نیز حداکثر ±20 V است. توان تلفاتی حداکثر 40 W بوده و مقاومت حرارتی کانال به هوا 62.5 °C/W و کانال به کیس 3.125 °C/W است. طراحی نهایی باید با توجه به شرایط واقعی مدار و مسیر دفع حرارت انجام شود.
قیمت و موجودی 2SK903 ممکن است با توجه به تعداد درخواستی و شرایط تأمین تغییر کند. برای استعلام قیمت و موجودی روز، با توکل الکترونیک تماس بگیرید. این قطعه به‌صورت تکی و تعدادی عرضه میشود و برای خرید عمده یا تأمین شرکتی، امکان دریافت پیش‌فاکتور وجود دارد.
2SK903 یک ماسفت قدرت سیلیکونی کانال N از شرکت Fuji است و در رگولاتورهای سوئیچینگ، UPS، مبدل‌های DC-DC و تقویت‌کننده‌های توان عمومی کاربرد دارد.
این مدل در پکیج EIAJ SC-67 ارائه میشود. برای اطمینان از نصب صحیح، ابعاد و آرایش اتصال نمونه موجود روی برد را با قطعه موردنیاز مقایسه کنید.
خیر. جریان پیوسته 3 A و جریان پالسی 12 A در گروه حدود حداکثری مجاز قرار می‌گیرند و برای طراحی باید شرایط واقعی بار، درایو گیت و دفع حرارت نیز بررسی شود.
این ماسفت گزینه‌ای برای مدارهای قدرت کانال N است که پکیج SC-67، ولتاژ شکست درین-سورس حداقل 800 V و داده‌های مشخصی برای مقاومت حالت روشن و زمان‌های سوئیچینگ دارد. برای دریافت قیمت، موجودی روز و راهنمایی پیش از خرید، درخواست خود را برای توکل الکترونیک ارسال کنید.
| Part Number | 2SK903 |
|---|---|
| پکیج | SC-67 |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 800 V, ID: 3 A |

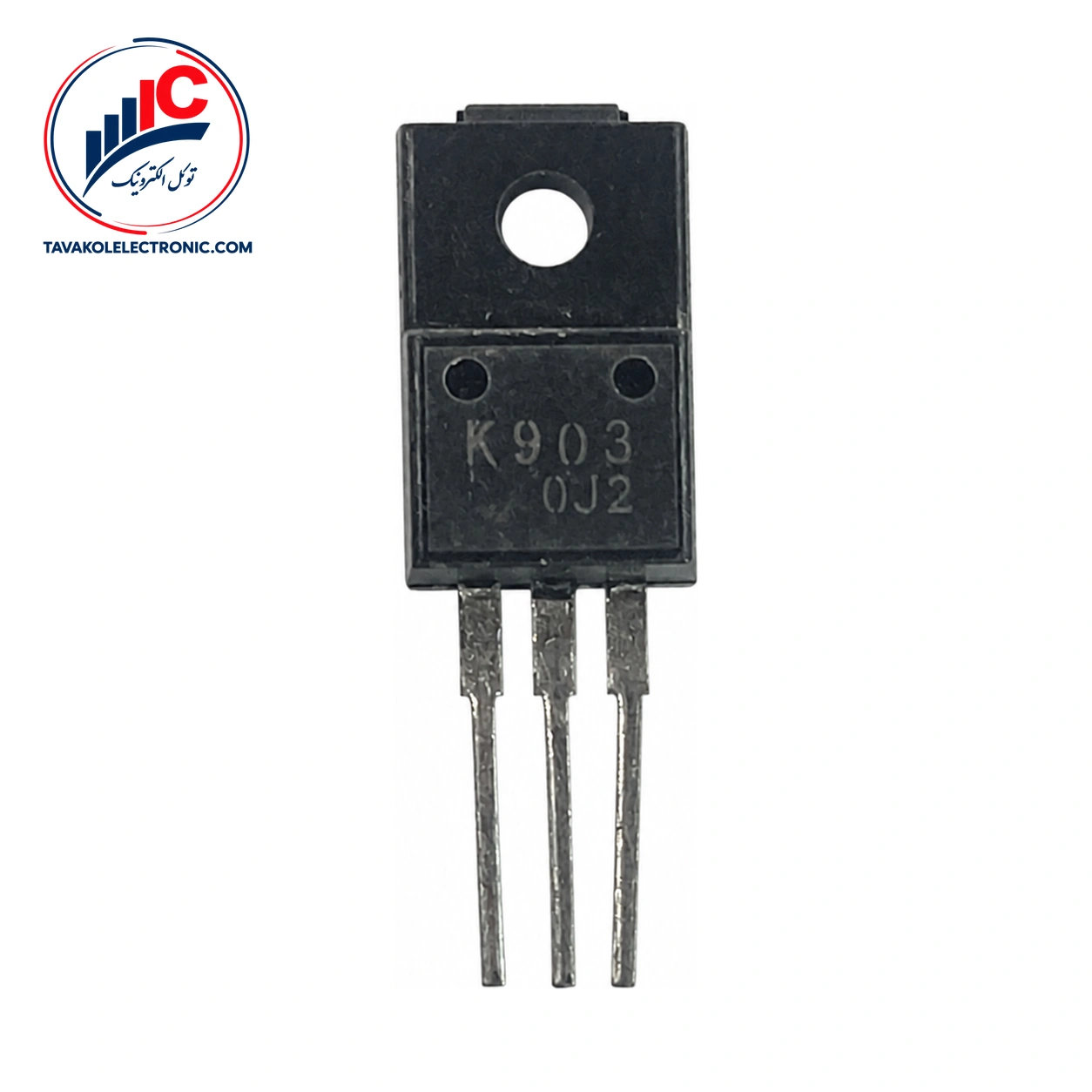

ماسفت 2SK903
