این مدل در پکیج TO-247 (IXBH) عرضه میشود. هنگام انتخاب قطعه، علاوه بر مشخصات الکتریکی، نوع نصب و فضای موجود روی برد یا هیت‌سینک را هم در نظر بگیرید. برای مشاهده ماسفت‌های مرتبط، میتوانید دسته‌بندی قطعات را هم بررسی کنید.
حداقل ولتاژ شکست کلکتور-امیتر BVCES برابر 1700 ولت است؛ این مقدار در شرایط جریان کلکتور 250 میکروآمپر و ولتاژ گیت-امیتر صفر ولت مشخص شده است. توجه داشته باشید که VCES با مقدار نامی عملکرد عادی یکسان نیست و در محدوده مشخص‌شده، به‌عنوان حد بیشینه قطعه در نظر گرفته میشود.
ولتاژ آستانه گیت-امیتر بین 2.5 ولت حداقل و 5.5 ولت حداکثر، در شرایط اعلام‌شده، قرار دارد. ولتاژ اشباع کلکتور-امیتر نیز حداکثر 2.8 ولت در جریان 42 آمپر و VGE برابر 15 ولت است؛ مقدار معمول آن در دمای اتصال 125 درجه سانتی‌گراد 2.7 ولت اعلام شده است.
| پارامتر | مقدار |
|---|---|
| پکیج | TO-247 (IXBH) |
| ولتاژ شکست BVCES | حداقل 1700 V |
| VCE(sat) | حداکثر 2.8 V در IC = 42 A و VGE = 15 V |
| بار کل گیت Qg | 188 nC |
| مقاومت حرارتی اتصال به بدنه | 0.35 °C/W |
ترانسکانداکتانس مستقیم gfs این قطعه حداقل 24 زیمنس و مقدار معمول آن 32 زیمنس است؛ این مشخصه در IC برابر 42 آمپر و VCE برابر 10 ولت اندازه‌گیری شده است. بار کل گیت 188 نانوکولن، در جریان 42 آمپر، VGE برابر 15 ولت و VCE معادل نصف VCES به‌دست آمده است. این اطلاعات برای بررسی نیازهای درایور گیت و رفتار سوئیچینگ مدار کاربرد دارد.
در آزمون سوئیچینگ مقاومتی با TJ برابر 25 درجه سانتی‌گراد، IC برابر 42 آمپر، VGE برابر 15 ولت، VCE برابر 850 ولت و مقاومت گیت 10 اهم، زمان‌های td(on)، tr، td(off) و tf به‌ترتیب 37، 139، 340 و 665 نانوثانیه هستند. دیود داخلی نیز افت ولتاژ مستقیم حداکثر 2.8 ولت در IF برابر 42 آمپر و VGE صفر ولت دارد.
حداکثرهای اعلام‌شده شامل جریان کلکتور 42 آمپر در دمای بدنه 90 درجه سانتی‌گراد و 80 آمپر در دمای بدنه 25 درجه سانتی‌گراد است. این مقادیر حد مجاز هستند و نباید بدون در نظر گرفتن شرایط حرارتی و کاری، به‌عنوان جریان دائمی مدار برداشت شوند. محدوده دمای اتصال نیز از منفی 55 تا مثبت 150 درجه سانتی‌گراد و حد پیوسته ولتاژ گیت-امیتر ±20 ولت است.
این مدل برای منابع تغذیه سوئیچینگ و منابع تغذیه با حالت تشدیدی، سیستم‌های UPS، مولدهای لیزر، مدارهای تخلیه خازنی و کلیدهای AC مشخص شده است. ترکیب تحمل ولتاژ بالا، مشخصات گیت و پکیج TO-247 (IXBH) باعث میشود در زمان انتخاب برای مدارهای توان، بررسی هم‌زمان ولتاژ کاری، جریان، درایو گیت و دفع حرارت اهمیت داشته باشد.
برای اطلاع از قیمت و موجودی روز این قطعه با توکل الکترونیک تماس بگیرید. این قطعه با ضمانت اصالت کالا عرضه میشود و امکان فروش تکی و تعدادی، خرید عمده و تأمین شرکتی وجود دارد. در صورت نیاز، پیش‌فاکتور نیز قابل دریافت است و ارسال به سراسر کشور انجام میشود.
پیش از ثبت سفارش، پارت‌نامبر IXBH42N170 و پکیج TO-247 (IXBH) را با نیاز فنی خود تطبیق دهید. کارشناسان فروش توکل الکترونیک امکان بررسی پارت‌نامبر قبل از سفارش را فراهم می‌کنند؛ همچنین حضور فیزیکی در بازار جمهوری تهران برای مراجعه حضوری در دسترس است.
این قطعه در پکیج TO-247 با شناسه IXBH عرضه میشود. تطبیق این پکیج با روش نصب و تجهیزات حرارتی مدار پیش از خرید ضروری است.
حداکثر VCES برابر 1700 ولت است. این مقدار یک حد مجاز است و نباید به‌عنوان ولتاژ کاری دائمی بدون بررسی شرایط مدار و حرارت در نظر گرفته شود.
IXBH42N170 یک BIMOSFET ولتاژبالا با پکیج TO-247 (IXBH)، ولتاژ شکست حداقل 1700 ولت و مشخصات مناسب برای منابع تغذیه سوئیچینگ، UPS و مدارهای توان است. برای سفارش، پارت‌نامبر و شرایط کاری مدار را بررسی کرده و سپس قیمت و موجودی روز را از توکل الکترونیک استعلام کنید.
| Part Number | IXBH42N170 |
|---|---|
| پکیج | TO-247 (IXBH |

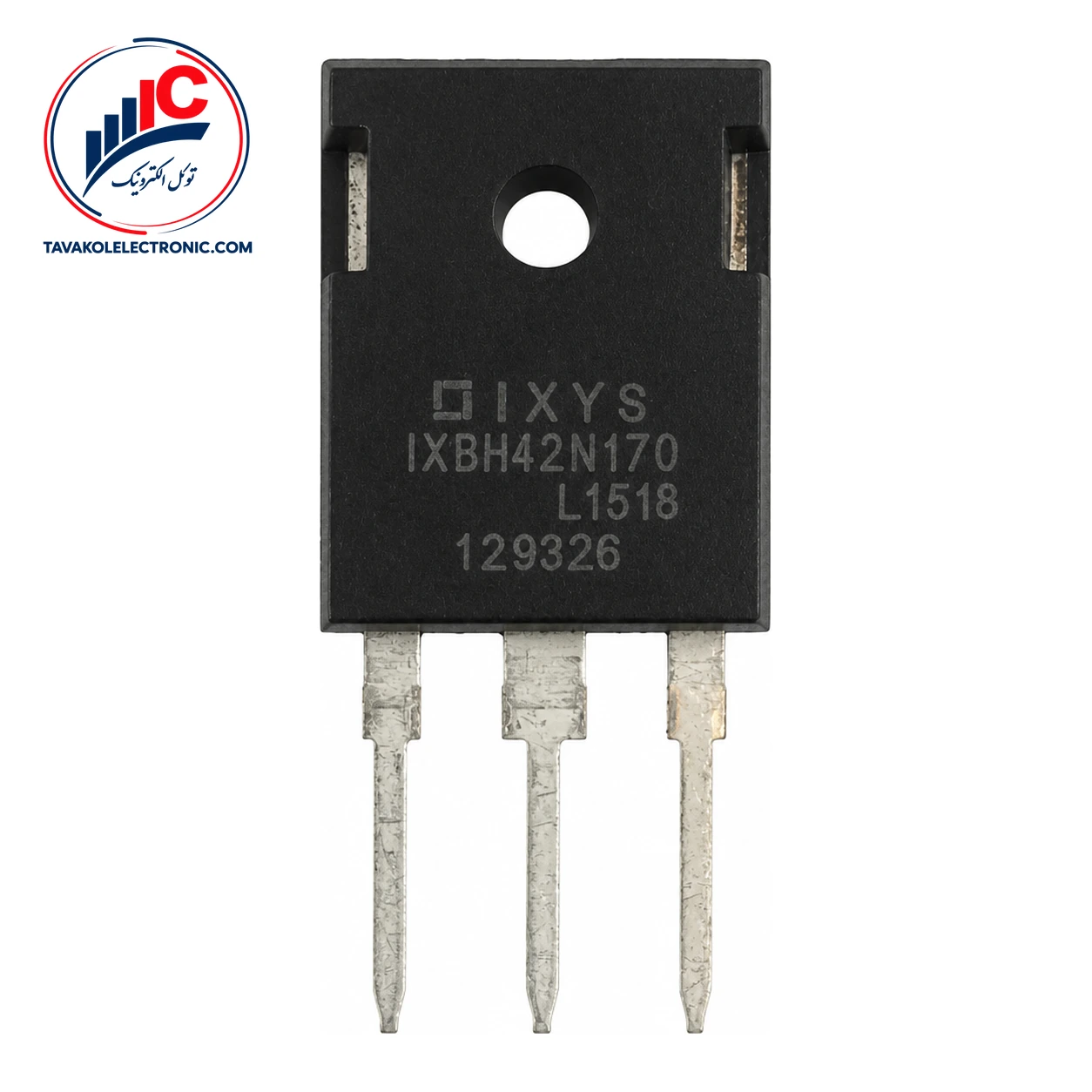

ماسفت IXBH42N170
