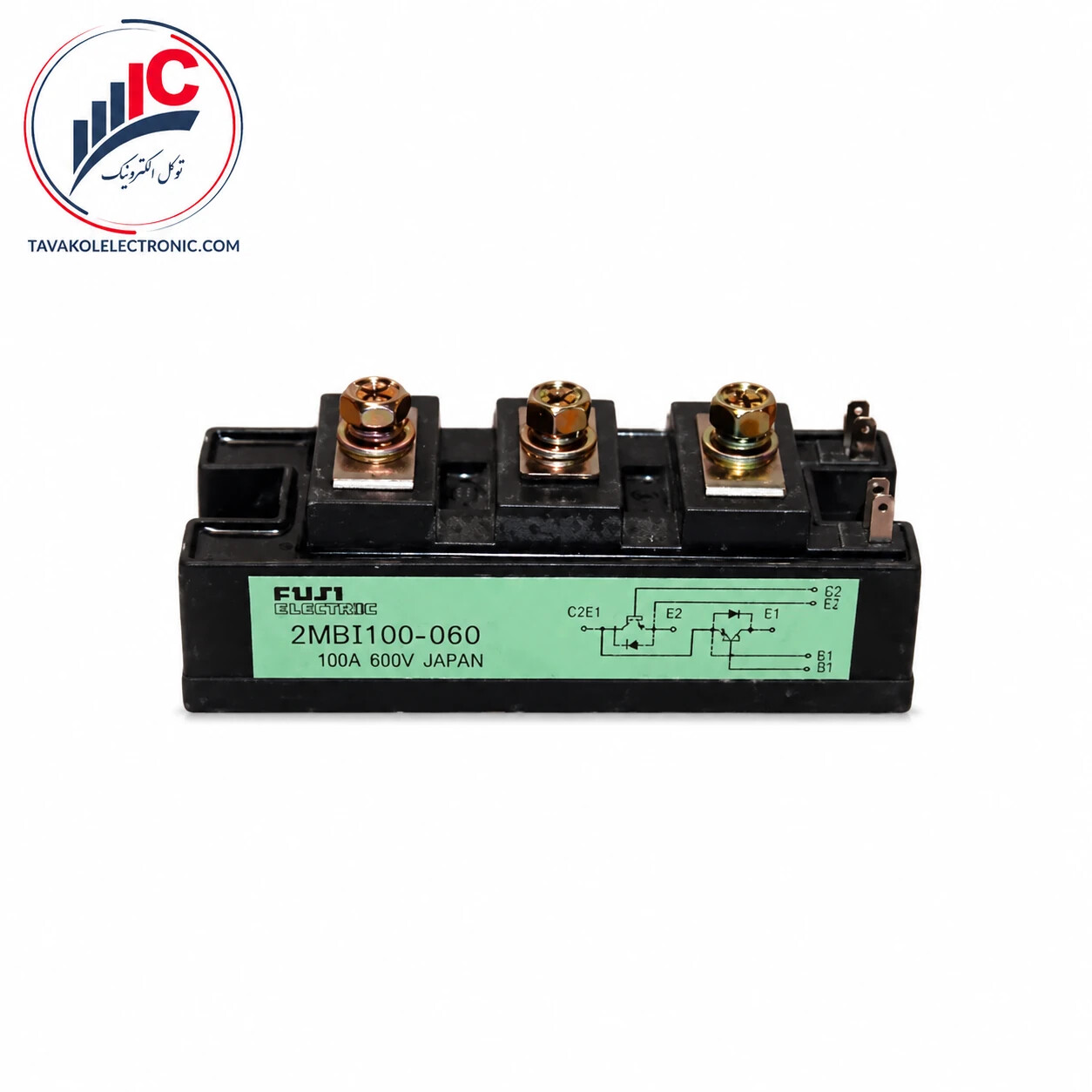

ماژول 2MBI100-060 یکی از پرفروشترین، محبوبترین و بهاصطلاح «سختجانترین» ماژولهای اینورتر صنعتی (Dual IGBT Module) ساخت کمپانی اصیل Fuji Electric ژاپن است. این قطعه تخصصی در دسته نیمههادیهای قدرت با پکیج دوبل (2-Pack) قرار میگیرد و به دلیل سرعت سوئیچینگ بسیار بالا، تلفات هدایتی ناچیز و مقاومت عالی در برابر نوسانات، قلب تپندهی بسیاری از درایورها و سیستمهای اتوماسیون صنعتی به شمار میرود.
⚡ انتخاب اول مهندسان و تعمیرکاران: این ماژول به دلیل پایداری فوقالعاده در شرایط سخت کارگاهی، گزینهای بیرقیب برای اورهال، تعمیر و تعویض قطعات آسیبدیده در اینورترها و بردهای قدرت پرکاربرد بازار است.
مشخصات حیاتی این ماژول IGBT جهت بررسی دقیق مهندسی و تطابق با مدار شما در جدول زیر خلاصه شده است:
| مشخصه فنی | مقادیر و ویژگیهای کلیدی |
| ولتاژ کلکتور-امیتر | 600 ولت (ایدهآل برای ولتاژهای صنعتی متوسط) |
| جریان کلکتور نامی |
100 آمپر مداوم |
| ساختار داخلی پکیج | شامل دو عدد IGBT متصل بههم (2-Pack) مجهز به دیودهای هرزگرد سریع (FWD) |
| تکنولوژی ساخت چیپ | ولتاژ اشباع پایین ($V_{CE(sat)}$) جهت کاهش شدید تلفات توان |
| نوع بدنه و عایقبندی | پکیج ایزوله با اتصالات پیچ محکم و بیسپلیت مسی جهت دفع حداکثری حرارت |
ماژول IGBT مدل 2MBI100-060 در طیف وسیعی از دستگاههای صنعتی که نیاز به سوئیچینگ فرکانس بالا و مطمئن دارند، نصب میشود:
اینورترها و درایوها: سیستمهای کنترل دور موتورهای الکتریکی AC در صنایع نساجی، فولاد و سیمان
منابع تغذیه توان بالا: دستگاههای جوشکاری اینورتری و سیستمهای برق اضطراری (UPS)
سیستمهای حرارتی و کوره: کورههای القایی صنعتی و درایورهای چاپر (Chopper)
اتوماسیون و روباتیک: سروو درایوهای فرکانسی و سیستمهای موقعیتدهی دقیق ماشینآلات
سوئیچینگ نرم و کمصدا (Soft Switching): طراحی پیشرفته ژئومتری چیپ در این ماژول، نویزهای الکترومغناطیسی (EMI) ایجاد شده در مدار را به حداقل میرساند.
محافظت خودکار در برابر بارهای سلفی: دیودهای کلمپ و هرزگرد با سرعت بازیابی فوقالعاده بالا (Fast Recovery)، مانع از آسیب دیدن چیپ اصلی IGBT در اثر بازگشت ولتاژ بارهای سلفی میشوند.
راندمان انرژی و کاهش حرارت: تلفات توان ناچیز در حالت روشن (On-State) باعث کاهش دمای کاری قطعه، افزایش طول عمر سیستم و صرفهجویی در مصرف انرژی میگردد.
📌 تضمین اصالت قطعه: خرید IGBTهای تقلبی یا ریبرند (Re-brand) ارزانقیمت، بزرگترین ریسک در مدارهای قدرت است؛ چرا که یک نوسان کوچک میتواند منجر به انفجار ماژول و سوختن بردهای کنترل گرانقیمت دستگاه شما شود. حتماً قطعه را با ضمانت اصالت تهیه کنید.
استفاده از خمیر سیلیکون مرغوب: به دلیل جریان ۱۰۰ آمپری قطعه، تخلیه حرارتی نقشی حیاتی دارد. حتماً از خمیر سیلیکون باکیفیت و با غلظت یکنواخت زیر بیسپلیت مسی استفاده کنید.
گشتاور متوازن پیچها: پیچهای اتصال ماژول به هیتسینک و ترمینالهای قدرت را به صورت کاملاً متوازن و بر اساس استاندارد کاتالوگ سفت کنید تا فشار نامتقارن به سرامیک داخلی آسیب نزند.
ماژول IGBT فوجی 2MBI100-060 ترکیبی از سرعت، قدرت و اصالت مهندسی کشور ژاپن است. این قطعه با ظرفیت ۱۰۰ آمپر و ۶۰۰ ولت، انتخابی استاندارد و مطمئن برای تضمین پایداری و بازگشت به کار تجهیزات صنعتی شماست.
___________________________________________________________________
برای مشاهده سایر مدلها و بررسی قطعات مشابه، میتوانید از دستهبندی ماژولهای قدرت در فروشگاه بازدید کنید:
https://tavakolelectronic.com/product-category/نیمههادی-ها/ماژول-igbt/
همچنین برای دریافت اطلاعات فنی رسمی، میتوانید به سایت سازنده مراجعه کنید:
| Part Number | 2MBI100-060 |
|---|---|
| برند | FUJI |
| مشخصات فنی | 100A-600V |
