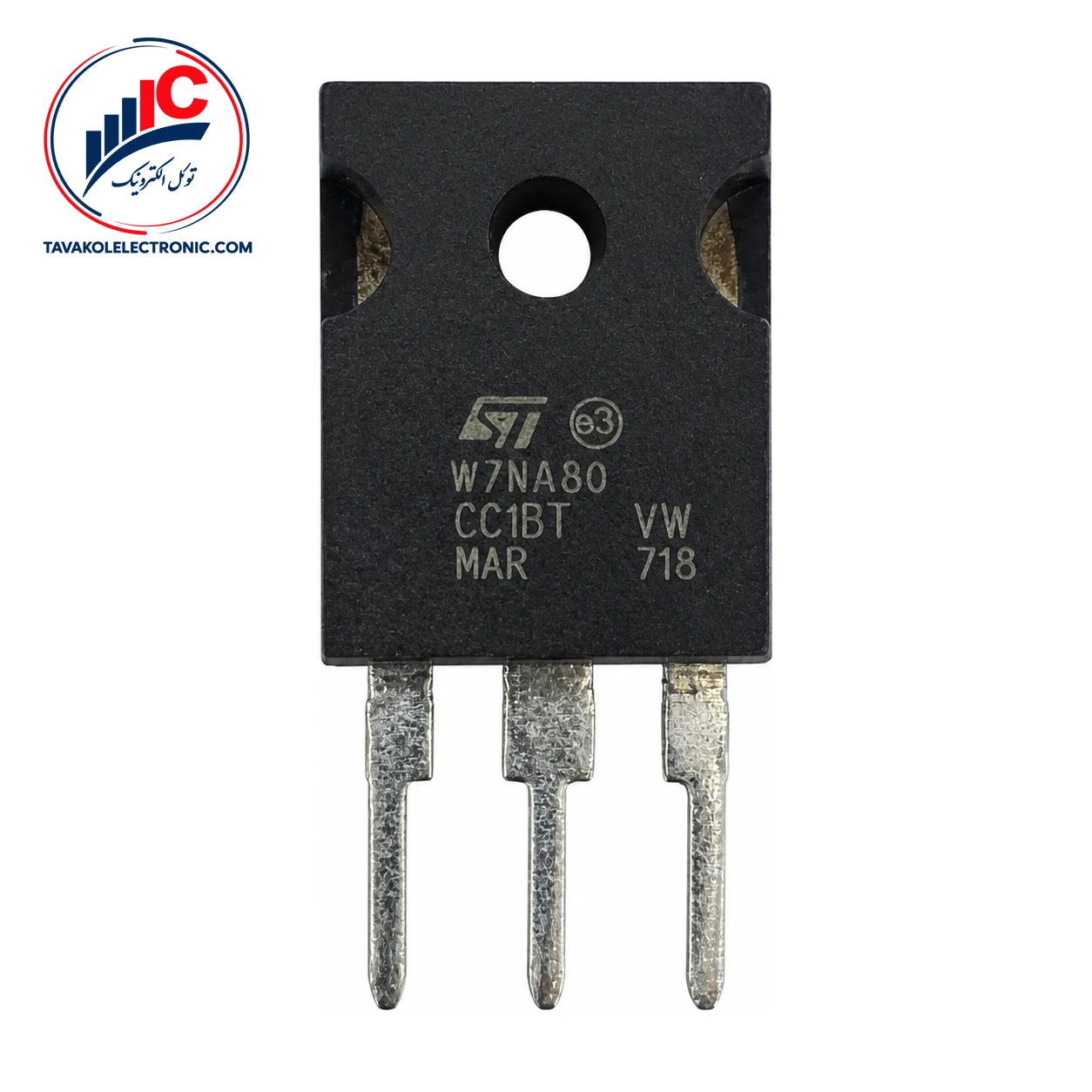

ماسفت STW7NA80

ویژگی‌ها
Part NumberSTW7NA80
پکیجTO-247
Channel TypeN-Channel
مشخصات فنیVDS: 800 V, ID: 6.5 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی STW7NA80

STW7NA80 یک ماسفت قدرت N-Channel از نوع enhancement-mode سریع است که برای سوئیچینگ جریان بالا و سرعت بالا طراحی شده است. این قطعه ساخت STMicroelectronics و در پکیج TO-247 عرضه می‌شود.

کاربردهای این ماسفت شامل منابع تغذیه سوئیچینگ (SMPS) و مبدل‌های DC-AC در تجهیزات جوشکاری، منابع تغذیه بدون وقفه و درایو موتور است.

ویژگی‌های کلیدی STW7NA80

– ماسفت قدرت N-Channel از نوع enhancement-mode – مناسب برای سوئیچینگ جریان بالا و سرعت بالا – پکیج TO-247 – ولتاژ شکست Drain-Source حداقل 800 V در شرایط آزمون مشخص – مقاومت روشن Drain-Source برابر 1.68 Ω typical و 1.9 Ω maximum در شرایط تعیین‌شده


مشخصات فنی ماسفت STW7NA80

پارامتر مقدار شرایط آزمون
نوع کانال N-Channel enhancement-mode
پکیج TO-247 پکیج قطعه
ولتاژ شکست Drain-Source حداقل 800 V ID = 250 µA، VGS = 0
مقاومت روشن Drain-Source 1.68 Ω typ. / 1.9 Ω max. VGS = 10 V، ID = 3.5 A
بار کل گیت 58 nC typ. / 78 nC max. VDD = 640 V، ID = 7 A، VGS = 10 V
زمان روشن‌شدن 3.5 ns typ. / 45 ns max. VDD = 400 V، ID = 3.5 A، RG = 47 Ω، VGS = 10 V

نکات فنی برای انتخاب

ولتاژ آستانه گیت در شرایط VDS = VGS و ID = 250 µA، برابر 2.25 V حداقل، 3 V typical و 3.75 V maximum است. این مقدار باید همراه با شرایط آزمون تفسیر شود.

بار کل گیت 58 nC typical و 78 nC maximum است. ظرفیت ورودی نیز در VDS = 25 V، فرکانس 1 MHz و VGS = 0، برابر 1330 pF typical و 1750 pF maximum اعلام شده است. زمان خیز 9.5 ns typical و 125 ns maximum و زمان روشن‌شدن 3.5 ns typical و 45 ns maximum هستند.

مقادیر 800 V برای VDS، جریان پیوسته 6.5 A در Tc = 25 °C، ولتاژ VGS برابر ±30 V و دمای پیوند 150 °C در گروه حداکثر مطلق قرار دارند.


قیمت و خرید STW7NA80

برای خرید ماسفت، ابتدا پارت‌نامبر، پکیج TO-247 و نیازهای مدار خود را بررسی کنید. توکل الکترونیک امکان استعلام قیمت و موجودی روز، فروش تکی و تعدادی، خرید عمده و تأمین شرکتی را فراهم می‌کند. در صورت نیاز، پیش‌فاکتور و بررسی پارت‌نامبر پیش از سفارش نیز امکان‌پذیر است.


سؤالات متداول درباره STW7NA80

STW7NA80 چه نوع ماسفتی است؟

این قطعه یک ماسفت قدرت N-Channel از نوع enhancement-mode سریع است و برای سوئیچینگ جریان بالا و سرعت بالا کاربرد دارد.

پکیج این ماسفت چیست؟

پکیج آن TO-247 است.

کاربردهای این قطعه کدام‌اند؟

از کاربردهای آن می‌توان به منابع تغذیه سوئیچینگ و مبدل‌های DC-AC در تجهیزات جوشکاری، منابع تغذیه بدون وقفه و درایو موتور اشاره کرد.


جمع‌بندی و سفارش STW7NA80

این ماسفت قدرت N-Channel با پکیج TO-247، برای طراحی‌های سوئیچینگ سریع و منابع تغذیه سوئیچینگ گزینه‌ای قابل بررسی است. داده‌هایی مانند ولتاژ شکست، مقاومت روشن، بار گیت و زمان‌های سوئیچینگ، مقایسه آن را با نیاز مدار ساده‌تر می‌کنند.

برای سفارش، تعداد موردنیاز و پارت‌نامبر STW7NA80 را اعلام کنید تا قیمت و موجودی روز بررسی شود. فروش تکی و تعدادی، تأمین شرکتی و ارسال به سراسر کشور از خدمات توکل الکترونیک است.

توضیحات تکمیلی

Part Number

STW7NA80

پکیج

TO-247

Channel Type

N-Channel

مشخصات فنی

VDS: 800 V, ID: 6.5 A
