خرید و قیمت PS21254 میتسوبیشی

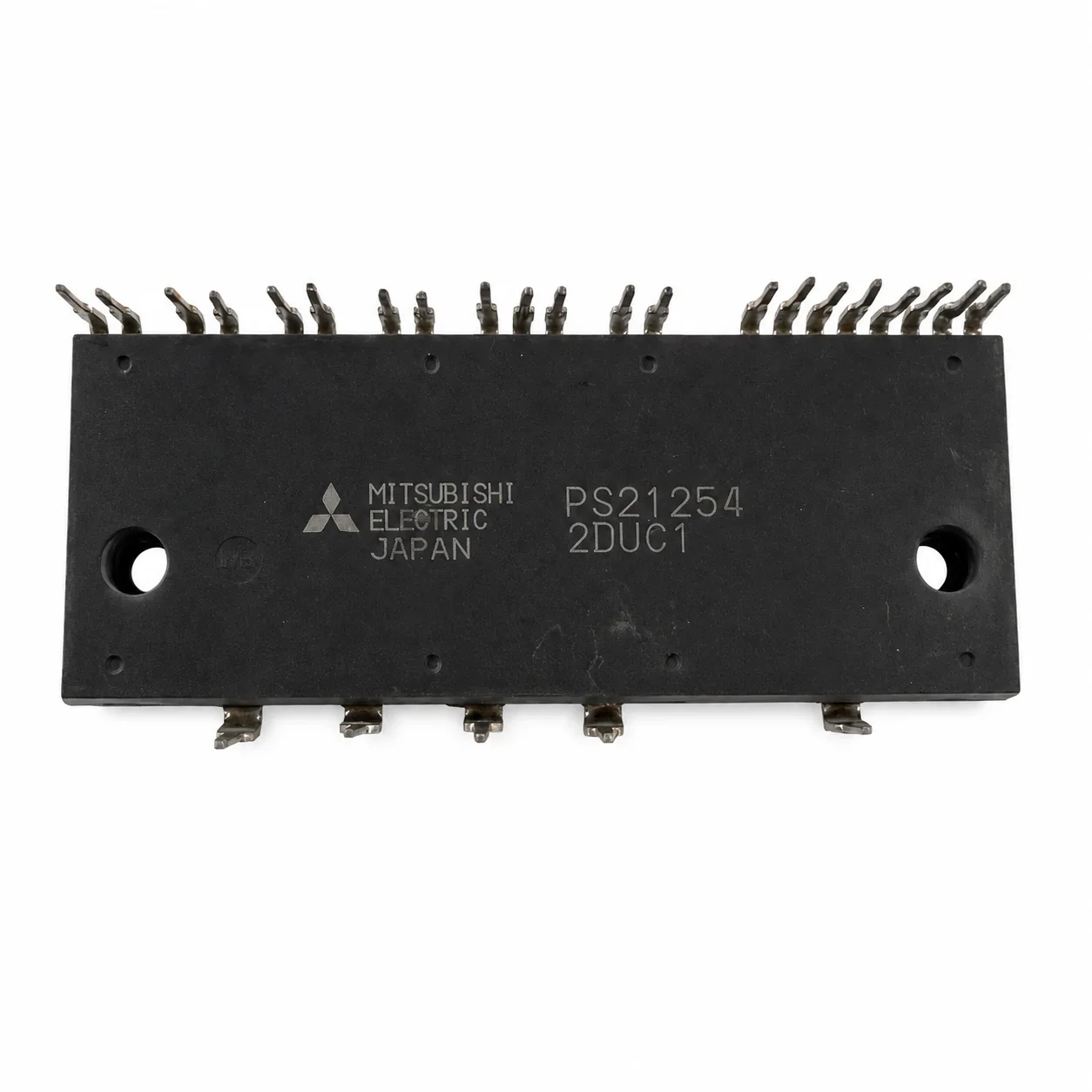

PS21254 یک ماژول هوشمند قدرت سه‌فاز از برند Mitsubishi Electric است که برای کنترل موتورهای سه‌فاز کوچک در تجهیزات اینورتری طراحی شده است. این قطعه پل کامل اینورتر، شش IGBT نسل چهارم، دیودهای هرزگرد، مدارهای گیت‌درایو و بخش‌های حفاظتی را در یک پکیج فشرده و عایق‌شده جای می‌دهد.

ولتاژ نامی بخش قدرت این ماژول 600 ولت و جریان نامی هر IGBT آن 15 آمپر است. این مدل در گروه DIP-IPMهای پرسرعت میتسوبیشی قرار دارد و برای کار با فرکانس PWM حدود 15 کیلوهرتز معرفی شده است. رده کاربردی اعلام‌شده برای این خانواده، کنترل موتورهایی با توان تقریبی 0.75 کیلووات در کلاس ورودی 100 تا 200 ولت AC است.

برای خرید PS21254 حتماً کد کامل و پسوند حک‌شده روی قطعه بررسی شود. این محصول در منابع فنی با پسوندهای E و EP دیده می‌شود و نباید این نسخه‌ها بدون تطبیق دیتاشیت، پین‌آوت و مشخصات عایقی به‌جای یکدیگر استفاده شوند. جهت اطلاع از قیمت روز، موجودی و ثبت سفارش می‌توانید تصویر واضح قطعه، پسوند کامل و تعداد موردنیاز را برای توکل الکترونیک ارسال کنید.

چرا این ماژول برای تعمیر بردهای اینورتر مناسب است؟

در طراحی یک اینورتر سه‌فاز معمولی، علاوه‌بر شش قطعه قدرت، به مدارهای گیت‌درایو، انتقال سطح ولتاژ و حفاظت‌های مختلف نیاز است. در این ماژول، قسمت‌های اصلی طبقه قدرت و درایو در یک پکیج قرار گرفته‌اند؛ بنابراین تعداد قطعات روی برد کمتر شده و مدار کنترل موتور ساختار فشرده‌تری پیدا می‌کند.

خروجی‌های U، V و W امکان ایجاد ولتاژ سه‌فاز برای راه‌اندازی موتور را فراهم می‌کنند. مدارهای HVIC داخلی نیز فرمان‌های PWM بخش کنترل را به IGBTهای بالا و پایین منتقل می‌کنند. رابط ورودی با سیگنال‌های پنج‌ولتی CMOS و TTL سازگار است و در طراحی مناسب می‌تواند به مدار کنترل متصل شود.

حفاظت افت ولتاژ تغذیه برای قسمت بالا و پایین در نظر گرفته شده است. بخش پایین نیز دارای حفاظت اتصال کوتاه است که با کمک مقاومت شنت و مدار فیلتر خارجی عمل می‌کند. هنگام تشخیص خطا، خروجی FO وضعیت حفاظتی را به کنترلر دستگاه اعلام می‌کند.

وجود این قابلیت‌ها احتمال آسیب‌دیدن طبقه قدرت را کاهش می‌دهد؛ اما جایگزین بررسی مدار جانبی نیست. خرابی منبع تغذیه کنترل، مقاومت شنت، خازن باس، مدار Bootstrap، موتور یا سیستم خنک‌کننده می‌تواند موجب سوختن دوباره قطعه جدید شود.

جهت بررسی اسناد فنی ، می‌توانید به سایت رسمی شرکت میتسوبیشی مراجعه نمایید

برای مشاهده مدل‌های دیگر می‌توانید به دسته خرید ماژول IPM مراجعه کنید.

مشخصات فنی PS21254

مشخصه	مقدار
برند	Mitsubishi Electric
نوع قطعه	ماژول هوشمند قدرت DIP-IPM
ساختار قدرت	اینورتر سه‌فاز 6-Pack
فناوری کلید قدرت	IGBT نسل چهارم Planar
ولتاژ کلکتور–امیتر	600V
جریان نامی هر IGBT	15A
جریان پیک نسخه E	30A لحظه‌ای
توان موتور معرفی‌شده برای خانواده	حدود 0.75kW
کلاس ورودی کاربرد	100 تا 200Vac
فرکانس PWM پیشنهادی	حدود 15kHz
ولتاژ معمول باس DC	300V
حداکثر باس DC پیشنهادی	400V
تغذیه معمول مدار کنترل	15V
رابط ورودی	CMOS/TTL پنج‌ولتی
منطق ورودی نسخه E	Active-Low
حفاظت اتصال کوتاه	برای IGBTهای بخش پایین
حفاظت افت ولتاژ	بخش بالا و پایین
خروجی اعلام خطا	FO از نوع Open-Collector
مدار Bootstrap	قابل‌استفاده برای بخش بالا
تعداد پایه	26 پایه
نوع نصب	Through-Hole روی PCB
ابعاد کلی تقریبی	79×31 میلی‌متر
وزن تقریبی نسخه E	54 گرم
نوع پکیج	Transfer-Mold عایق‌شده
ولتاژ عایقی	وابسته به پسوند؛ E برابر 1500Vrms و EP برابر 2500Vrms

جریان 15 آمپر، حداکثر ریتینگ هر IGBT تحت شرایط مشخص دیتاشیت است و به معنی عبور دائمی این جریان در تمام وضعیت‌های کاری نیست. جریان واقعی قابل‌استفاده به دمای کیس، هیت‌سینک، فرکانس PWM، نوع بار، جریان موتور و طراحی برد وابسته است.

ویژگی‌ها و مزایا

اینورتر کامل سه‌فاز در یک پکیج فشرده
دارای شش IGBT همراه با دیودهای هرزگرد داخلی
مناسب کاربردهای سوئیچینگ با فرکانس حدود 15 کیلوهرتز
دارای گیت‌درایور بخش بالا و پایین
قابلیت استفاده از مدار Bootstrap
سازگار با مدارهای کنترل پنج‌ولتی
حفاظت افت ولتاژ تغذیه درایورها
حفاظت اتصال کوتاه برای کلیدهای بخش پایین
خروجی FO برای اعلام خطا به کنترلر
پکیج عایق‌شده مناسب نصب روی هیت‌سینک
نصب مستقیم روی برد مدار چاپی
کاهش تعداد قطعات جانبی طبقه قدرت
مناسب تعمیر دستگاه‌های دارای همین پارت‌نامبر

کاربردهای ماژول PS21254

این ماژول برای راه‌اندازی و کنترل موتورهای سه‌فاز کوچک در تجهیزات خانگی، تجاری و صنعتی سبک کاربرد دارد. مهم‌ترین موارد استفاده آن عبارت‌اند از:

برد ماشین لباس‌شویی اینورتر
یخچال و فریزر دارای کمپرسور دورمتغیر
کولر و تجهیزات تهویه مطبوع
فن‌ها و دمنده‌های دورمتغیر
پمپ‌های کوچک سه‌فاز
برد کنترل کمپرسور
سرووموتورهای کم‌توان
اینورترهای لوازم خانگی
سیستم‌های کنترل دور موتور
تجهیزات اتوماسیون و صنعتی سبک

توان 0.75 کیلووات، رده معرفی‌شده برای این خانواده است و تضمین نمی‌کند ماژول در هر مدار یا برای هر موتور با این توان مناسب باشد. جریان موتور، ولتاژ باس، ضریب توان، فرکانس سوئیچینگ، شرایط راه‌اندازی و خنک‌کاری باید جداگانه بررسی شوند.

نکات مهم پیش از سفارش و نصب

قبل از سفارش PS21254، نوشته روی بدنه قطعه را با دقت بررسی کنید. اگر بعد از کد اصلی پسوند E یا EP درج شده است، همان کد کامل باید مبنای جست‌وجو و سفارش قرار گیرد. مشابه‌بودن ظاهر، ولتاژ و جریان برای جایگزینی مستقیم کافی نیست.

پین‌آوت، ابعاد نصب، منطق ورودی، مدار Bootstrap، وضعیت پایه‌ها و ولتاژ عایقی باید با قطعه قبلی مطابقت داشته باشند. به‌خصوص با توجه به تفاوت مقدار عایقی ثبت‌شده برای نسخه‌های E و EP، این دو پسوند بدون بررسی فنی معادل قطعی یکدیگر محسوب نمی‌شوند.

پیش از نصب قطعه جدید، موارد زیر آزمایش شوند:

تغذیه 15 ولت مدار گیت‌درایو
دیودها و خازن‌های Bootstrap
مقاومت شنت و مدار تشخیص جریان
فرمان‌های PWM ورودی
خازن باس DC و مدار یکسوساز
مدار اسنابر و قطعات حفاظتی
سلامت موتور و سیم‌کشی خروجی
سطح و ظرفیت هیت‌سینک
خمیر سیلیکون و نحوه بستن پیچ‌ها

توکل الکترونیک امکان استعلام موجودی، فروش تکی و تعدادی، تأمین شرکتی، صدور پیش‌فاکتور و ارسال به سراسر کشور را فراهم می‌کند. ارسال عکس واضح قطعه، پسوند کامل، شماره برد و تعداد موردنیاز، احتمال سفارش اشتباه را کاهش می‌دهد.

سؤالات متداول

PS21254 چند ولت و چند آمپر است؟

این محصول یک ماژول IPM سه‌فاز با ولتاژ نامی 600 ولت و جریان نامی 15 آمپر است.

این ماژول برای چه توانی مناسب است؟

خانواده مربوط به این قطعه برای موتورهایی با توان تقریبی 0.75 کیلووات معرفی شده است؛ اما انتخاب نهایی باید براساس جریان موتور و شرایط مدار انجام شود.

تفاوت نسخه E و EP چیست؟

منابع فنی برای نسخه E ولتاژ عایقی 1500Vrms و برای نسخه EP مقدار 2500Vrms را نشان می‌دهند. پسوند کامل، دیتاشیت و مشخصات نصب باید پیش از سفارش تطبیق داده شوند.
