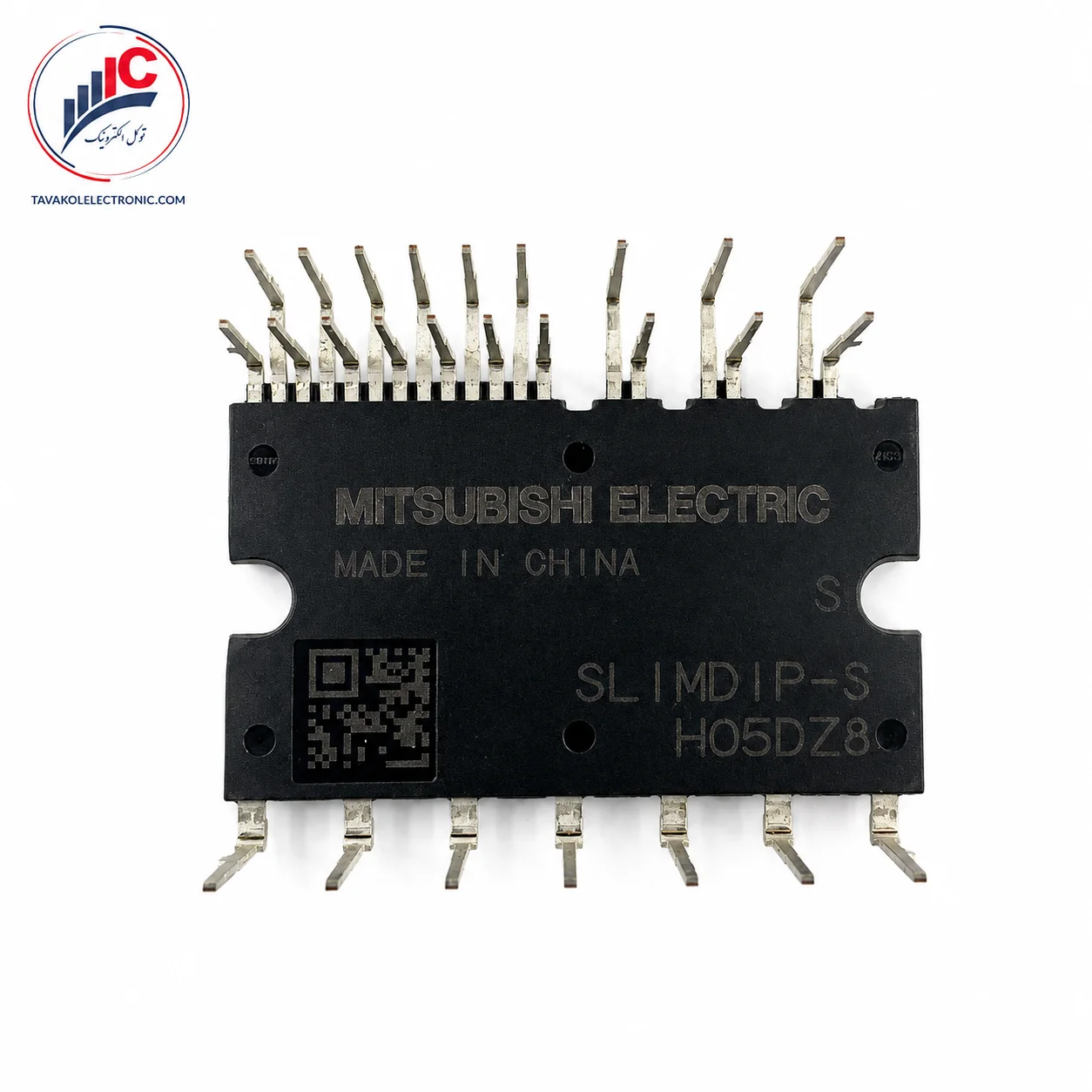

ماژول IPM مدل SLIMDIP-S

توضیحات

خرید و قیمت SLIMDIP-S

SLIMDIP-S یک ماژول قدرت هوشمند از برند Mitsubishi Electric است که برای راه‌اندازی و کنترل موتورهای سه‌فاز کم‌مصرف در تجهیزات اینورتر طراحی شده است. این ماژول بخش قدرت، مدارهای درایور و حفاظت‌های ضروری را در یک بدنه فشرده قرار می‌دهد.

ساختار یکپارچه محصول باعث کاهش تعداد قطعات جداگانه روی برد و ساده‌ترشدن ارتباط میان میکروکنترلر و طبقه قدرت می‌شود. اندازه فشرده، وجود مدارهای حفاظتی و امکان دریافت فرمان منطقی 3.3 و 5 ولت، SLIMDIP-S را برای لوازم خانگی اینورتر، فن، پمپ و تجهیزات برودتی مناسب کرده است.

برای خرید SLIMDIP-S باید نام حک‌شده روی بدنه، شکل پکیج، تعداد و جهت پایه‌ها با قطعه قبلی مطابقت داشته باشد. این محصول با پایه‌های Normal و Short عرضه می‌شود؛ بنابراین فرم و طول پایه‌ها نیز باید پیش از سفارش بررسی شوند.

قیمت SLIMDIP-S با توجه به موجودی، تعداد سفارش، وضعیت نو یا استوک و شرایط بازار تعیین می‌شود. برای دریافت قیمت روز می‌توانید تعداد موردنیاز، تصویر قطعه قبلی و شماره برد دستگاه را برای توکل الکترونیک ارسال کنید.

امکان فروش تکی و تعدادی، تأمین سفارش تعمیرکاران و شرکت‌ها، صدور پیش‌فاکتور و ارسال محصول به سراسر کشور وجود دارد.

برای مشاهده مدل‌های دیگر می‌توانید به دسته خرید ماژول IPM مراجعه کنید.

مشخصات فنی خلاصه SLIMDIP-S

این ماژول برای تجهیزات ورودی 100 تا 240 ولت AC و باس DC حداکثر 400 ولت پیشنهاد شده است. جریان قابل‌تحمل واقعی نیز به دمای کاری، هیت‌سینک، فرکانس PWM و شرایط موتور بستگی دارد.

ویژگی‌ها و مزایای SLIMDIP-S

در SLIMDIP-S شش عنصر قدرت RC-IGBT به‌شکل یک پل اینورتر سه‌فاز قرار گرفته‌اند. این ساختار امکان تبدیل ولتاژ DC به خروجی سه‌فاز کنترل‌شده را برای راه‌اندازی موتور فراهم می‌کند.

فناوری RC-IGBT، عملکرد IGBT و دیود هرزگرد را در ساختاری فشرده ترکیب می‌کند. این طراحی به کاهش ابعاد پکیج و ساده‌ترشدن بخش قدرت برد کمک می‌کند.

مهم‌ترین ویژگی‌های محصول عبارت‌اند از:

• پل کامل سه‌فاز با ساختار 6-PACK
• شش RC-IGBT داخلی
• مدارهای درایور High-Side و Low-Side
• دیودهای بوت‌استرپ داخلی با مقاومت محدودکننده جریان
• ورودی اشمیت‌تریگر سازگار با منطق 3.3 و 5 ولت
• حفاظت افت ولتاژ تغذیه بخش بالا و پایین
• حفاظت اتصال کوتاه در بخش N-Side
• حفاظت افزایش دما
• خروجی FO برای اعلام وضعیت خطا
• خروجی آنالوگ VOT برای پایش دما
• ولتاژ عایقی 2000 ولت AC
• پکیج فشرده مناسب بردهای اینورتر لوازم خانگی
• تأییدیه UL1557 با شماره فایل E323585

حفاظت‌های داخلی ماژول

SLIMDIP-S دارای حفاظت افت ولتاژ در مدارهای درایور سمت بالا و پایین است. افت تغذیه کنترل می‌تواند باعث روشن‌نشدن کامل IGBT و افزایش تلفات شود؛ بنابراین ماژول در شرایط نامناسب خروجی را کنترل می‌کند.

حفاظت اتصال کوتاه برای IGBTهای سمت پایین در نظر گرفته شده است. عملکرد صحیح این حفاظت به مقاومت شنت و فیلتر خارجی متصل به پایه CIN وابسته است؛ بنابراین وجود حفاظت داخلی به معنی بی‌نیازی از مدار تشخیص جریان خارجی نیست.

حفاظت حرارتی نیز دمای مدار LVIC را پایش می‌کند و از طریق پایه FO وضعیت خطا را گزارش می‌دهد. خروجی VOT امکان اندازه‌گیری آنالوگ دما توسط میکروکنترلر را فراهم می‌کند.

این حفاظت‌ها جایگزین هیت‌سینک، فیوز، طراحی صحیح برد و بررسی موتور نیستند.

کاربردهای SLIMDIP-S

براساس اطلاعات Mitsubishi Electric، این ماژول برای تجهیزات زیر مناسب است:

• برد اینورتر یخچال و فریزر
• مدار کنترل کمپرسور
• کولر گازی و تجهیزات تهویه
• ماشین لباس‌شویی اینورتر
• ماشین ظرف‌شویی
• موتور فن
• موتور پمپ
• سیستم‌های کنترل دور موتور سه‌فاز
• تجهیزات خانگی با ورودی 100 تا 240 ولت AC
• تعمیر بردی که همین نام محصول روی آن نصب شده است

قرارگرفتن این قطعه در یک گروه دستگاه به معنی سازگاری با تمام مدل‌های آن دستگاه نیست. شماره برد، فرم پایه‌ها، مدار فرمان و مشخصات موتور باید پیش از سفارش بررسی شوند.

نکات مهم پیش از سفارش

قبل از خرید و نصب موارد زیر را کنترل کنید:

• نام روی قطعه دقیقاً SLIMDIP-S باشد.
• نوشته Mitsubishi Electric روی بدنه بررسی شود.
• عبارت H05DZ8 با نام اصلی محصول اشتباه گرفته نشود.
• شکل و ابعاد بدنه با قطعه قبلی مطابقت داشته باشد.
• نوع پایه Normal یا Short بررسی شود.
• تعداد، محل و جهت پایه‌های قدرت و کنترل کنترل شوند.
• شماره فنی برد و مدل دستگاه ثبت شود.
• موتور یا کمپرسور اتصال کوتاه یا نشتی به بدنه نداشته باشد.
• پل دیود و خازن‌های باس DC بررسی شوند.
• تغذیه 13.5 تا 16.5 ولت مدار کنترل آزمایش شود.
• مقاومت شنت و مدار متصل به پایه CIN سالم باشند.
• فرمان‌های PWM و زمان مرده کنترلر بررسی شوند.
• خازن‌های بوت‌استرپ و قطعات جانبی آزمایش شوند.
• سطح هیت‌سینک تمیز و صاف باشد.
• از خمیر حرارتی مناسب استفاده شود.
• علت سوختن قطعه قبلی قبل از نصب ماژول جدید برطرف شود.

خرابی موتور، کمپرسور، مقاومت شنت یا مدار فرمان می‌تواند باعث سوختن دوباره محصول شود. تعویض ماژول بدون بررسی کامل بخش قدرت توصیه نمی‌شود.

نصب و خنک‌کاری صحیح

برای انتقال مناسب گرما، سطح پشتی ماژول باید به‌درستی روی هیت‌سینک نصب شود. طبق دیتاشیت، استفاده یکنواخت از گریس یا خمیر حرارتی با دوام مناسب ضروری است.

فشار نصب باید یکنواخت باشد و پایه‌ها نباید برای قرارگرفتن روی برد بیش از اندازه خم شوند. لحیم‌کاری طولانی و دمای بالا نیز ممکن است به پکیج و اتصالات داخلی آسیب وارد کند.

پس از نصب، بهتر است برد ابتدا با محدودکننده جریان و تجهیزات حفاظتی روشن شود.

چرا خرید از توکل الکترونیک؟

توکل الکترونیک امکان استعلام قیمت و موجودی SLIMDIP-S، فروش تکی و تعدادی، صدور پیش‌فاکتور و ارسال به سراسر کشور را فراهم می‌کند.

برای کاهش احتمال سفارش اشتباه می‌توانید تصویر قطعه قبلی، نمای پایه‌ها، شماره برد و مدل دستگاه را ارسال کنید تا تطبیق اولیه انجام شود. تأیید نهایی سازگاری باید توسط تعمیرکار و براساس طراحی برد انجام گیرد.

سؤالات متداول

SLIMDIP-S چه نوع قطعه‌ای است؟

یک ماژول IPM سه‌فاز 600 ولت و 5 آمپر از Mitsubishi Electric است که از شش RC-IGBT و مدارهای درایور و حفاظت داخلی استفاده می‌کند.

آیا SLIMDIP-S پارت‌نامبر معتبر است؟

بله، Mitsubishi Electric این نام را به‌عنوان محصول رسمی در گروه SLIMDIP معرفی کرده است. برای سفارش صنعتی، نوع پایه Normal یا Short نیز باید مشخص شود.

جریان پالسی آن چقدر است؟

جریان پالسی اعلام‌شده ±10 آمپر برای پالس کوتاه‌تر از یک میلی‌ثانیه است. این مقدار نباید به‌عنوان جریان دائمی استفاده شود.

آیا ماژول حفاظت اتصال کوتاه دارد؟

بله، حفاظت اتصال کوتاه برای بخش N-Side وجود دارد؛ اما برای عملکرد صحیح به مقاومت شنت و فیلتر خارجی مناسب نیاز دارد.

آیا SLIMDIP-S به هیت‌سینک نیاز دارد؟

بله. حفاظت حرارتی داخلی جایگزین هیت‌سینک و خمیر حرارتی مناسب نیست.

آیا این قطعه در چین تولید شده است؟

روی نمونه موجود عبارت MADE IN CHINA دیده می‌شود. برند و طراحی محصول متعلق به Mitsubishi Electric است، اما این نمونه در چین تولید شده است.
