ماسفت 2SK538

ویژگی‌ها
Part Number2SK538
پکیجTO-3P
Channel TypeN-Channel
مشخصات فنیVDS: 900 V, ID: 3 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

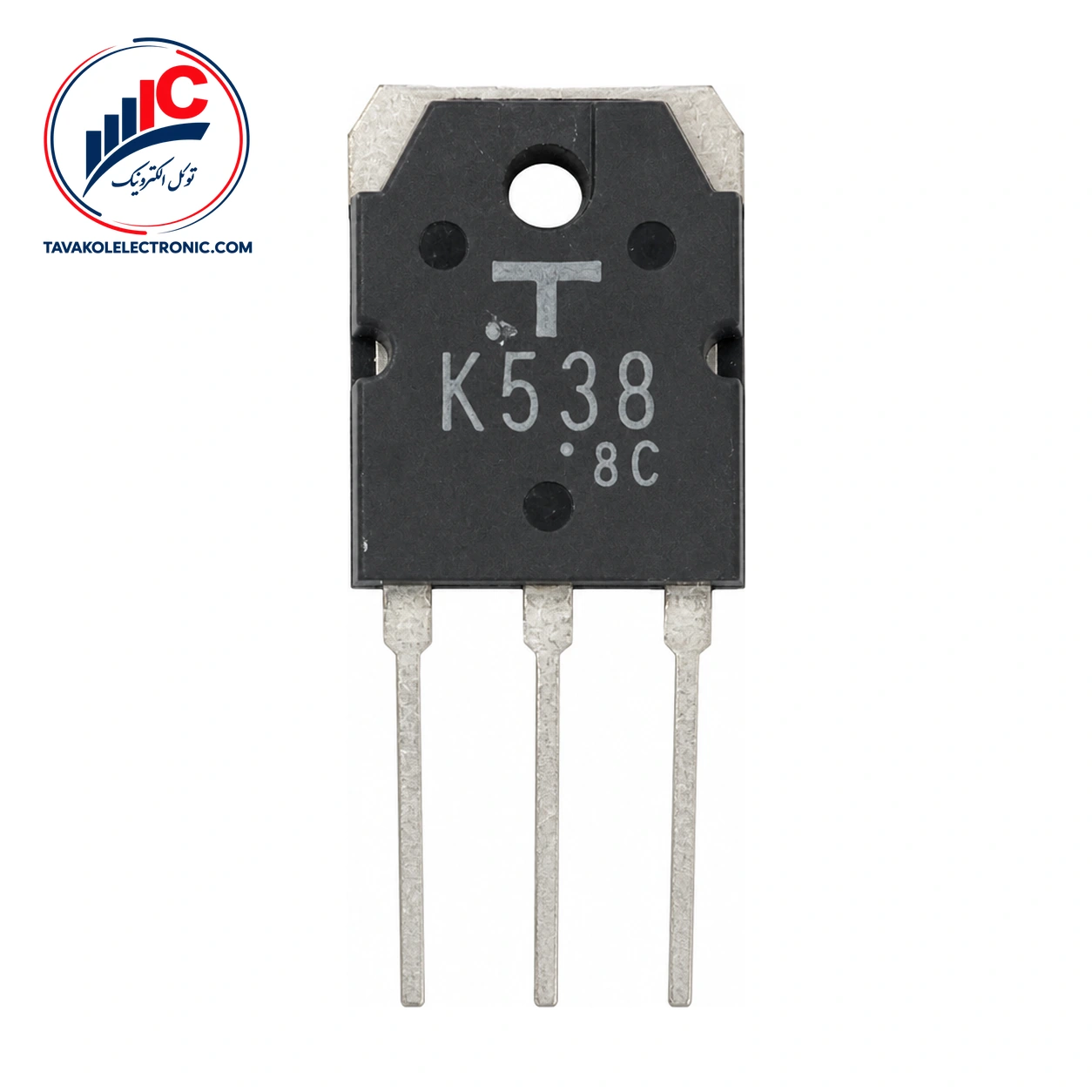

معرفی ماسفت 2SK538

2SK538 یک ترانزیستور MOSFET کانال N از برند INCHANGE است که برای کاربردهای ولتاژبالا و سوئیچینگ سریع طراحی شده است. این قطعه با پکیج TO-3P عرضه می‌شود و در انتخاب آن باید نوع کانال، پکیج و آرایش پایه‌ها را با مدار موردنظر تطبیق داد.

این ماسفت در منابع تغذیه سوئیچینگ آفلاین، UPS، کنترل موتورهای AC و DC، درایور رله و درایور سلونوئید کاربرد دارد. همچنین این قطعه از نظر عملکرد آوالانچ به‌صورت 100 درصد آزمایش شده است.

مشخصات کلیدی 2SK538

ولتاژ شکست درین-سورس این مدل حداقل 900 ولت است که در دمای کیس 25 درجه سانتی‌گراد، با VGS=0 و ID=10mA اندازه‌گیری شده است. ولتاژ آستانه گیت در همین دما، با VDS=10V و ID=1mA، بین 1.5 ولت حداقل و 3.5 ولت حداکثر قرار دارد. مقاومت درین-سورس در حالت روشن نیز در شرایط VGS=10V و ID=1.5A، حداکثر 4.5Ω است.

مشخصه مقدار یا شرایط آزمون
نوع کانال N-channel MOSFET
پکیج TO-3P
ولتاژ شکست درین-سورس حداقل 900V؛ VGS=0، ID=10mA
مقاومت در حالت روشن حداکثر 4.5Ω؛ VGS=10V، ID=1.5A
نشتی گیت-سورس حداکثر ±100nA؛ VGS=±20V، VDS=0

پکیج و پایه‌های 2SK538

پکیج TO-3P این قطعه سه پایه دارد. ترتیب اتصال پایه‌ها به این صورت است: پایه 1 گیت، پایه 2 درین و پایه 3 سورس. پیش از نصب، جهت قرارگیری قطعه و نقشه پایه‌های برد را بررسی کنید تا اتصال‌ها مطابق طراحی انجام شوند.

نکات انتخاب و استفاده

جریان صفر گیت-درین در شرایط VDS=900V و VGS=0، حداکثر 300µA است. جریان نشتی گیت-سورس نیز با VGS=±20V و VDS=0، حداکثر ±100nA اعلام شده است. این مقادیر همراه با شرایط آزمون معنا دارند و باید در کنار وضعیت مدار، بار و دمای کاری بررسی شوند.

ولتاژ درین-سورس 900V، ولتاژ گیت-سورس ±20V، جریان پیوسته درین 3A و توان تلفاتی کل 100W، همگی در گروه حدود مطلق قرار می‌گیرند و نباید به‌عنوان مشخصه کار دائمی در نظر گرفته شوند. این حدود با شرایط اعلام‌شده در دمای 25 درجه سانتی‌گراد ارائه شده‌اند. حداکثر دمای پیوند کاری 150°C و محدوده دمای نگهداری از 55- تا 150°C است.

برای مقایسه انواع ماسفت، بررسی هم‌زمان ولتاژ، جریان، مقاومت روشن، نوع پکیج و آرایش پایه‌ها اهمیت دارد. شباهت ظاهری قطعات به‌تنهایی برای انتخاب کافی نیست.


خرید، قیمت و موجودی ماسفت 2SK538

برای استعلام قیمت و موجودی روز 2SK538 با توکل الکترونیک تماس بگیرید. این قطعه به‌صورت تکی و تعدادی عرضه می‌شود و امکان خرید عمده، تأمین شرکتی و دریافت پیش‌فاکتور نیز وجود دارد. ضمانت اصالت کالا و ارسال به سراسر کشور از خدمات فروشگاه است.

پیش از ثبت سفارش، پارت‌نامبر و پکیج TO-3P را با قطعه موردنیاز خود تطبیق دهید. امکان بررسی پارت‌نامبر قبل از سفارش وجود دارد و توکل الکترونیک در بازار جمهوری تهران نیز حضور فیزیکی دارد.


پرسش‌های متداول درباره 2SK538

2SK538 چه نوع ماسفتی است؟

این مدل یک MOSFET کانال N با پکیج TO-3P است و در منابع تغذیه سوئیچینگ آفلاین، UPS، کنترل موتورهای AC و DC، درایور رله و درایور سلونوئید کاربرد دارد.

پایه‌های این قطعه در پکیج TO-3P چگونه قرار دارند؟

پایه 1 گیت، پایه 2 درین و پایه 3 سورس است. پیش از نصب، این ترتیب را با نقشه برد و جهت قرارگیری قطعه مقایسه کنید.

آیا 900V مشخصه کار همیشگی قطعه است؟

خیر. این مقدار به ولتاژ شکست درین-سورس مربوط است و در کنار شرایط آزمون و حدود مطلق مدار باید بررسی شود؛ بنابراین نباید آن را به‌تنهایی به‌عنوان ولتاژ کاری دائمی در نظر گرفت.


جمع‌بندی و سفارش

2SK538 یک MOSFET کانال N در پکیج TO-3P است که ولتاژ شکست درین-سورس حداقل 900V، مقاومت روشن حداکثر 4.5Ω و کاربردهای مشخصی در مدارهای سوئیچینگ و کنترل توان دارد. برای خرید، ابتدا پارت‌نامبر، نوع پکیج و آرایش پایه‌ها را با نیاز مدار تطبیق دهید و سپس برای قیمت و موجودی روز با توکل الکترونیک در ارتباط باشید.

توضیحات تکمیلی

Part Number

2SK538

پکیج

TO-3P

Channel Type

N-Channel

مشخصات فنی

VDS: 900 V, ID: 3 A
