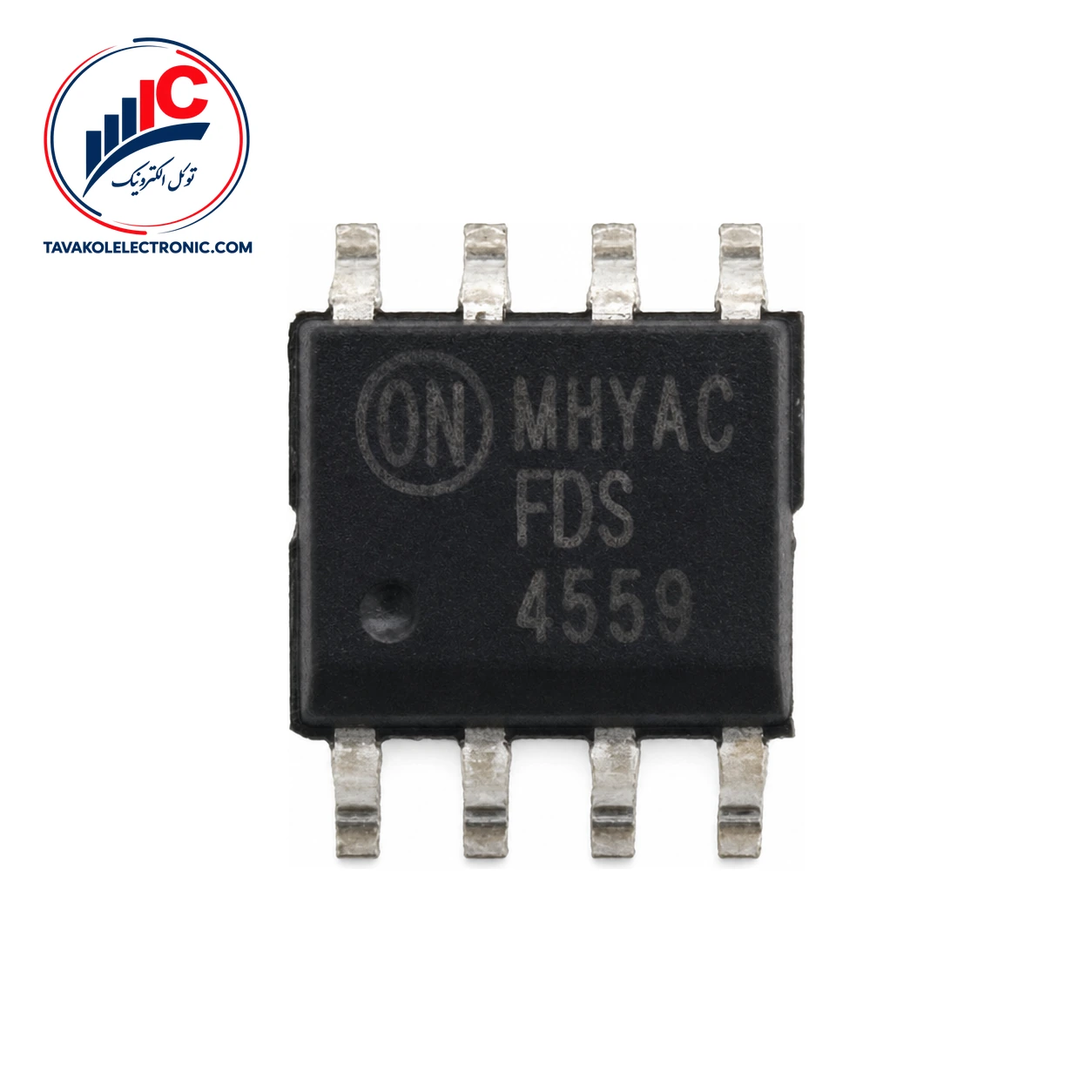

ماسفت FDS4559

ویژگی‌ها
Part NumberFDS4559
پکیجSOIC
Channel TypeN-Channel
مشخصات فنیVDS: 60 V
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی ماسفت FDS4559

FDS4559 محصول onsemi و یک ماسفت مکمل است که یک ماسفت کانال N و یک ماسفت کانال P را در یک قطعه ترکیب می‌کند. این ساختار برای مدارهایی مناسب است که به دو کانال مکمل در بخش مدیریت توان نیاز دارند. قطعه در پکیج 8 پایه SOIC8 عرضه می‌شود و طبق مشخصات ارائه‌شده، ساختاری بدون سرب و بدون هالوژن دارد.

ترکیب دو کانال در یک پکیج، این قطعه را برای مدارهای فشرده و طراحی‌های مدیریت توان قابل توجه می‌کند.


مشخصات فنی ماسفت FDS4559

ساختار و مقاومت روشن‌شدن FDS4559

کانال Q1 از نوع N است. حداکثر مقاومت روشن‌شدن آن در VGS برابر با 10 ولت و ID برابر با 4.5 آمپر، 55 میلی‌اهم است. در VGS برابر با 4.5 ولت و ID برابر با 4 آمپر، این مقدار حداکثر 75 میلی‌اهم اعلام شده است.

کانال Q2 از نوع P است و حداکثر مقاومت روشن‌شدن آن در VGS برابر با منفی 10 ولت و ID برابر با منفی 3.5 آمپر، 105 میلی‌اهم است. در VGS برابر با منفی 4.5 ولت و ID برابر با منفی 3.1 آمپر، مقدار حداکثر مقاومت روشن‌شدن Q2 به 135 میلی‌اهم می‌رسد.

ویژگی مقدار
ساختار یک کانال N و یک کانال P
پکیج SOIC8
مقاومت روشن‌شدن Q1 حداکثر 55 mΩ در VGS=10 V و ID=4.5 A
مقاومت روشن‌شدن Q2 حداکثر 105 mΩ در VGS=−10 V و ID=−3.5 A
بار گیت معمولی Q1: 12.5 nC، Q2: 15 nC

ولتاژ آستانه گیت Q1 برابر با 1 ولت حداقل، 2.2 ولت معمولی و 3 ولت حداکثر است. این مقادیر در شرایط VDS برابر با VGS و ID برابر با 250 میکروآمپر، در دمای 25 درجه سانتی‌گراد، مگر خلاف آن ذکر شده باشد، ارائه شده‌اند. برای Q2، ولتاژ آستانه گیت به‌ترتیب منفی 1، منفی 1.6 و منفی 3 ولت است؛ شرایط آزمون آن VDS برابر با VGS و ID برابر با منفی 250 میکروآمپر است.

ولتاژ Drain-Source کانال N برابر 60 ولت و کانال P برابر منفی 60 ولت است؛ هر دو مقدار، حداکثر مطلق هستند و نباید به‌عنوان ولتاژ کاری عادی در نظر گرفته شوند. جریان Drain پیوسته Q1 برابر 4.5 آمپر و Q2 برابر منفی 3.5 آمپر نیز حداکثر مطلق هستند. محدوده دمای پیوند کاری و ذخیره‌سازی از منفی 55 تا مثبت 175 درجه سانتی‌گراد و حداکثر مطلق ولتاژ Gate-Source برای هر دو کانال ±20 ولت است.


کاربردهای FDS4559 در مدار

این قطعه برای مبدل‌های DC/DC، مدیریت توان و اینورترهای نور پس‌زمینه LCD در نظر گرفته شده است. وجود کانال N و P در یک پکیج، آن را برای مدارهایی که به عملکرد مکمل نیاز دارند، به گزینه‌ای مناسب تبدیل می‌کند.

در انتخاب نهایی، مقاومت روشن‌شدن را همراه با شرایط VGS و ID بررسی کنید؛ زیرا مقدار اعلام‌شده برای هر کانال به شرایط آزمون وابسته است. همچنین مقادیر حداکثر مطلق را مرز حفاظتی بدانید، نه مشخصه عملکرد معمول.


قیمت و خرید ماسفت FDS4559

استعلام قیمت و موجودی

برای خرید ماسفت FDS4559، قیمت و موجودی روز را از توکل الکترونیک استعلام کنید. فروش تکی و تعدادی انجام می‌شود و برای خرید عمده یا تأمین شرکتی، امکان دریافت پیش‌فاکتور وجود دارد.

توکل الکترونیک ضمانت اصالت کالا، ارسال به سراسر کشور و امکان بررسی پارت‌نامبر قبل از سفارش را فراهم می‌کند. پیش از ثبت سفارش، نام قطعه و پکیج SOIC8 را با نیاز پروژه تطبیق دهید.


سؤالات متداول درباره FDS4559

این قطعه از چه نوع ماسفتی است؟

این محصول یک ماسفت مکمل شامل یک کانال N و یک کانال P است که در پکیج SOIC8 قرار گرفته‌اند.

مقاومت روشن‌شدن کانال‌ها چقدر است؟

برای کانال N، حداکثر مقاومت روشن‌شدن 55 میلی‌اهم در VGS برابر با 10 ولت و ID برابر با 4.5 آمپر است. برای کانال P، این مقدار در VGS برابر با منفی 10 ولت و ID برابر با منفی 3.5 آمپر، حداکثر 105 میلی‌اهم اعلام شده است.

کاربردهای اعلام‌شده چیست؟

مبدل‌های DC/DC، مدارهای مدیریت توان و اینورترهای نور پس‌زمینه LCD از کاربردهای اعلام‌شده این ماسفت هستند.


جمع‌بندی و سفارش

FDS4559 با یک کانال N، یک کانال P، پکیج SOIC8 و مقادیر مشخص مقاومت روشن‌شدن، برای بررسی در مدارهای مدیریت توان و کاربردهای اعلام‌شده گزینه‌ای کاربردی است. برای سفارش، مشخصات طراحی و پارت‌نامبر را بررسی کرده و سپس موجودی روز را از توکل الکترونیک دریافت کنید.

توضیحات تکمیلی

Part Number

FDS4559

پکیج

SOIC

Channel Type

N-Channel

مشخصات فنی

VDS: 60 V
