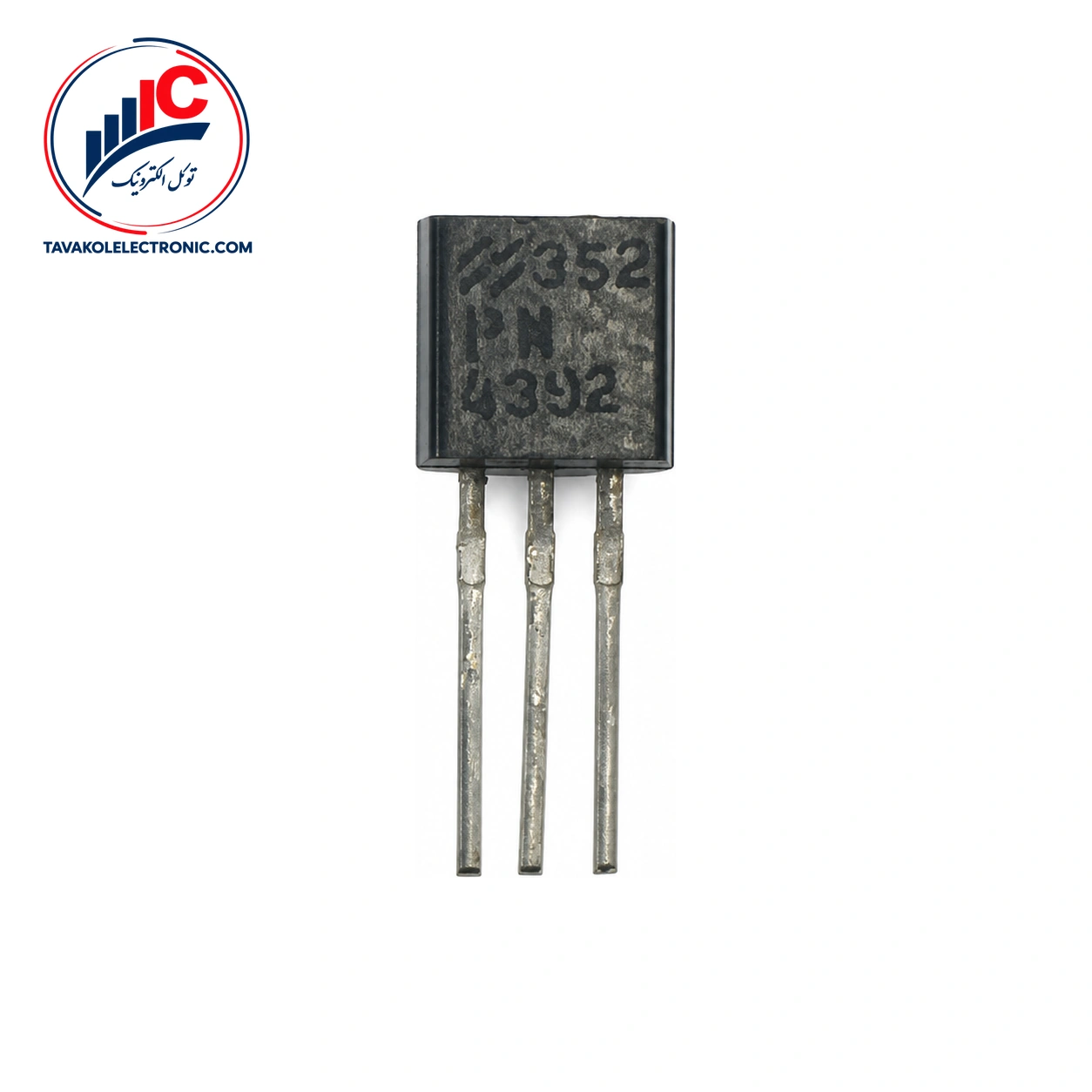

ماسفت PN4392

ویژگی‌ها
Part NumberPN4392
پکیجTO-92
Channel TypeN-Channel
مشخصات فنیVDS: 0.4 V
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی ماسفت PN4392

PN4392 از محصولات InterFET است و به‌صورت یک سوئیچ JFET کانال N در پکیج پلاستیکی TO-92 عرضه می‌شود. برای تطبیق این قطعه با طراحی برد، نوع کانال، پکیج و شرایط الکتریکی مدار را کنار هم بررسی کنید.

این قطعه برای سوئیچ‌کردن سیگنال ±10 VAC با منابع تغذیه ±15 V مشخص شده است. بازه دمای کاری گزینه پلاستیکی آن از -55 تا +135°C است؛ بنابراین بهتر است قبل از سفارش، سطح سیگنال، ولتاژ تغذیه و دمای محیط کار را با نیاز مدار مقایسه کنید.

برای مشاهده قطعات هم‌گروه و بررسی گزینه‌های مرتبط، می‌توانید مشخصات انواع ماسفت را نیز مرور کنید.


مشخصات فنی PN4392

پارامترهای اصلی PN4392

مقادیر الکتریکی این قطعه فقط در شرایط آزمون معنا دارند؛ بنابراین هر عدد را همراه با شرط همان پارامتر بخوانید.

پارامتر مقدار شرط یا توضیح
نوع کانال N-channel JFET سوئیچ
پکیج TO-92 پلاستیکی
جریان درین اشباع 25 تا 75 mA VDS = 20 V، VGS = 0
مقاومت روشن درین–سورس حداکثر 60 Ω VGS = 0، ID = 1 mA
دمای کاری -55 تا +135°C گزینه سفارش‌دهی پلاستیکی
سوئیچینگ AC ±10 VAC با منابع ±15 V

جریان درین اشباع در VDS = 20 V و VGS = 0، بین 25 تا 75 mA قرار دارد. حداکثر ولتاژ روشن درین–سورس 0.4 V در جریان درین 6 mA است و حداکثر مقاومت استاتیک روشن درین–سورس، 60 Ω در VGS = 0 و ID = 1 mA اعلام شده است.

ولتاژ قطع گیت–سورس در VDS = 20 V و ID = 1 nA، از -2 تا -5 V است. حداکثر ولتاژ مستقیم گیت–سورس 1 V بوده و حداقل ولتاژ شکست گیت–سورس -40 V است؛ مقدار شکست با IG = -1 µA و VDS = 0 تعریف می‌شود.

حداکثر جریان قطع درین در VDS = 20 V و VGS = -7 V، برابر 100 pA در 25°C و 200 nA در 150°C است. حداکثر جریان معکوس گیت نیز در VGS = -20 V و VDS = 0، برابر -100 pA در 25°C و -200 nA در 150°C اعلام شده است.

زمان تأخیر خاموش‌شدن 35 ns و زمان سقوط 20 ns است. این دو مقدار در شرایط ID(on) = 6 mA و VGS(off) = -7 V، مرجع طراحی هستند و 100٪ تست نشده‌اند.


راهنمای انتخاب ماسفت PN4392

بررسی پکیج و شرایط کاری

پیش از مونتاژ، پکیج TO-92 و نیاز مدار به سوئیچ JFET کانال N را با نمونه موردنظر تطبیق دهید. مقادیر ولتاژ، جریان، مقاومت روشن و جریان‌های گیت باید با شرایط واقعی مدار مقایسه شوند؛ به‌خصوص در مسیر سوئیچینگ سیگنال AC.

ولتاژ شکست گیت–سورس -40 V با شرط آزمون مشخص شده است و نباید آن را به‌عنوان ولتاژ کاری عادی در نظر گرفت. همچنین در مشخصات حداکثر مطلق، ولتاژ گیت–سورس یا گیت–درین -40 V و جریان گیت 10 mA اعلام شده‌اند.

تطبیق پارت‌نامبر را پیش از سفارش انجام دهید تا شماره دقیق قطعه، پکیج و نیاز مدار با یکدیگر هماهنگ باشند.


قیمت و خرید PN4392

برای استعلام قیمت و موجودی روز این ماسفت با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور فراهم است. هنگام ثبت درخواست، تعداد موردنیاز و شرایط کلی استفاده را اعلام کنید تا بررسی سفارش دقیق‌تر انجام شود.


سؤالات متداول درباره PN4392

PN4392 چه نوع قطعه‌ای است؟

این قطعه یک سوئیچ JFET کانال N از محصولات InterFET است و در پکیج پلاستیکی TO-92 عرضه می‌شود.

پکیج PN4392 چیست؟

پکیج آن TO-92 پلاستیکی است. پیش از نصب، پکیج و پارت‌نامبر را با مشخصات برد و قطعه موردنیاز تطبیق دهید.

آیا PN4392 برای سوئیچ سیگنال AC مشخص شده است؟

بله، توانایی سوئیچ ±10 VAC با منابع تغذیه ±15 V برای آن اعلام شده است. تناسب نهایی باید با شرایط واقعی مدار بررسی شود.


جمع‌بندی و ثبت سفارش PN4392

PN4392 یک سوئیچ JFET کانال N با پکیج TO-92، بازه دمای کاری -55 تا +135°C برای گزینه پلاستیکی و مشخصات تعریف‌شده برای جریان، مقاومت روشن و سوئیچینگ AC است. برای دریافت قیمت، موجودی و پیش‌فاکتور، پارت‌نامبر دقیق و تعداد موردنیاز را به توکل الکترونیک اعلام کنید.
