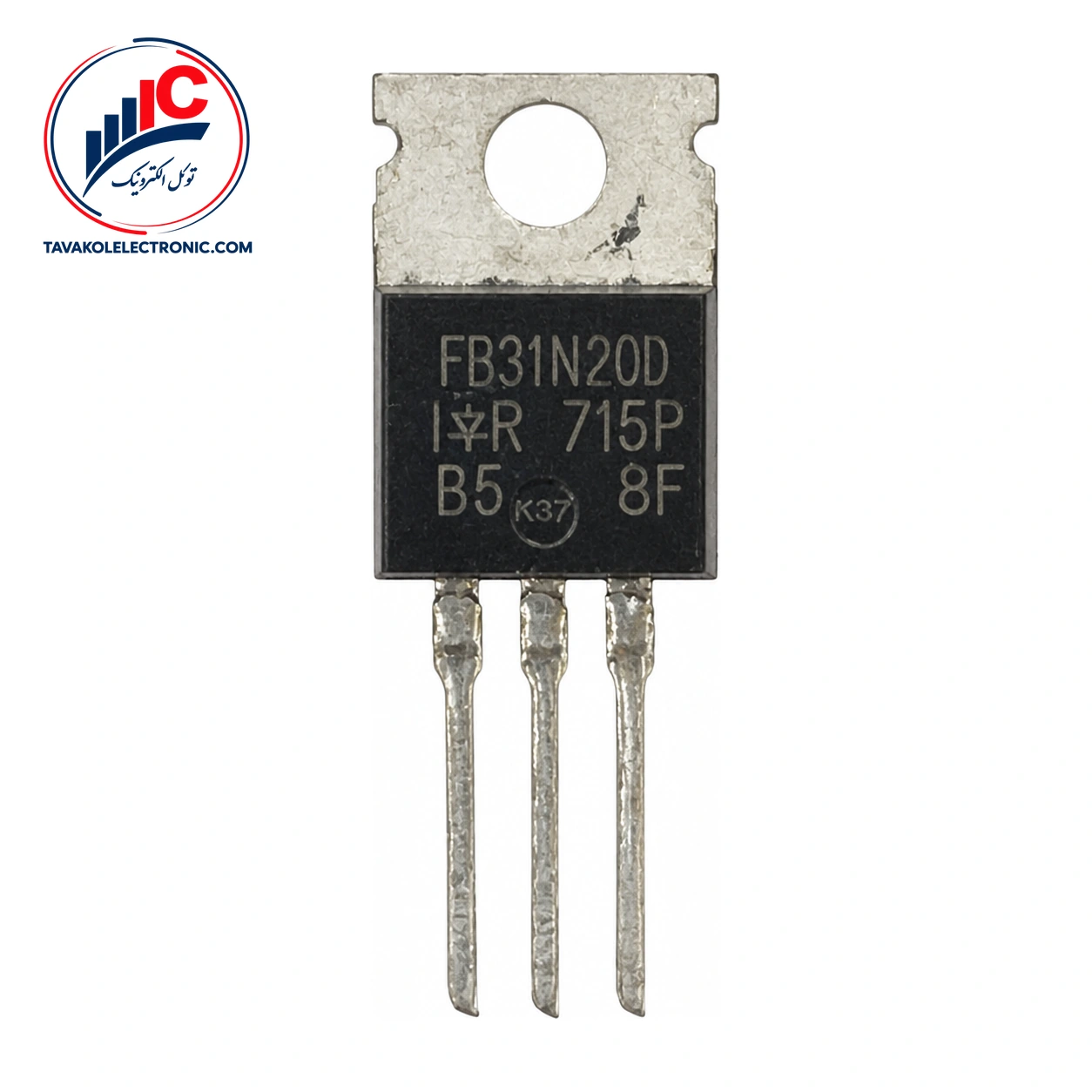

ماسفت IRFB31N20D

ویژگی‌ها
Part NumberIRFB31N20D
پکیجTO-220
Channel TypeN-Channel
مشخصات فنیVDS: 200 V, ID: 31 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی ماسفت IRFB31N20D

ماسفت IRFB31N20D از محصولات شرکت INCHANGE و یک ترانزیستور MOSFET کانال N است که در حالت Enhancement کار می‌کند. این قطعه برای استفاده در مبدل‌های DC-DC فرکانس بالا در نظر گرفته شده و می‌تواند در طراحی‌هایی که سوئیچینگ و انتخاب دقیق مشخصات الکتریکی اهمیت دارد، گزینه‌ای قابل بررسی باشد.

در انتخاب این قطعه، توجه به ولتاژ کاری مدار، شرایط تحریک گیت و جریان عبوری ضروری است. عددهای درج‌شده در جدول زیر مشخصات اندازه‌گیری‌شده یا حدود مجاز مربوط به شرایط مشخص هستند؛ بنابراین نباید همه آن‌ها را به‌عنوان مقدار کارکرد دائمی در نظر گرفت.

ویژگی‌های کلیدی IRFB31N20D

مهم‌ترین نکته برای انتخاب IRFB31N20D، کانال N بودن و عملکرد آن در حالت Enhancement است. ولتاژ شکست درین-سورس این قطعه حداقل 200 ولت اعلام شده و مقاومت درین-سورس در حالت روشن، حداکثر 82 میلی‌اهم است؛ این مقدار مقاومت در شرایط VGS=10 V و ID=18 A مشخص شده است.

پارامتر مقدار شرایط یا توضیح
نوع کانال N-channel ترانزیستور MOSFET
حالت کاری Enhancement —
ولتاژ شکست درین-سورس حداقل 200 V VGS=0 V، ID=250 μA، TC=25°C
مقاومت درین-سورس روشن حداکثر 82 mΩ VGS=10 V، ID=18 A، TC=25°C
مقاومت حرارتی کانال تا بدنه حداکثر 0.75 °C/W —

مشخصات فنی و نکات انتخاب IRFB31N20D

ولتاژ آستانه گیت این ماسفت در بازه 3 تا 5.5 ولت قرار دارد و این مشخصه در VDS=VGS، جریان ID برابر 250 میکروآمپر و دمای بدنه 25 درجه سانتی‌گراد تعیین شده است. این مقدار، آستانه شروع هدایت را توصیف می‌کند و به‌تنهایی برای نتیجه‌گیری درباره روشن‌شدن کامل ماسفت کافی نیست؛ شرایط درایو گیت باید با طراحی مدار هماهنگ باشد.

جریان نشتی گیت-سورس حداکثر ±0.1 میکروآمپر، در شرایط VGS برابر ±30 ولت و دمای بدنه 25 درجه سانتی‌گراد اعلام شده است. همچنین ولتاژ مستقیم دیود داخلی حداکثر 1.3 ولت است که در جریان IF=18 A و VGS=0 V اندازه‌گیری شده است.

برخی مقادیر، فقط رتبه‌بندی حداکثر مطلق هستند. ولتاژ درین-سورس 200 ولت، ولتاژ گیت-سورس ±30 ولت، جریان پیوسته درین 31 آمپر، جریان پالسی تک‌پالس 124 آمپر و دمای حداکثر پیوند 175 درجه سانتی‌گراد در این گروه قرار می‌گیرند. استفاده واقعی باید با توجه به شرایط حرارتی، شکل موج، مدار درایو و حاشیه اطمینان طراحی انجام شود.

در پروژه‌های مبدل DC-DC فرکانس بالا، بررسی مقاومت روشن، ولتاژ شکست و شرایط سوئیچینگ پیش از سفارش اهمیت دارد. برای مقایسه این قطعه با انواع ماسفت، ابتدا ولتاژ مدار و سطح سیگنال گیت را مشخص کنید و سپس مشخصات قطعه را با نیاز طراحی تطبیق دهید.


قیمت و خرید ماسفت IRFB31N20D

برای استعلام قیمت و موجودی روز این ماسفت با توکل الکترونیک تماس بگیرید. این قطعه به‌صورت فروش تکی و تعدادی عرضه می‌شود و برای خرید عمده یا تأمین شرکتی، امکان دریافت پیش‌فاکتور وجود دارد. ضمانت اصالت کالا و بررسی پارت‌نامبر قبل از سفارش، فرایند انتخاب و خرید را مطمئن‌تر می‌کند.


پرسش‌های متداول درباره IRFB31N20D

IRFB31N20D چه نوع ماسفتی است؟

IRFB31N20D یک ماسفت کانال N با حالت کاری Enhancement است و برای مبدل‌های DC-DC فرکانس بالا در نظر گرفته شده است.

آیا جریان 31 آمپر مقدار کاری دائمی است؟

خیر. جریان 31 آمپر به‌عنوان رتبه‌بندی حداکثر مطلق در دمای محیط 25 درجه سانتی‌گراد ارائه شده و نباید بدون بررسی شرایط حرارتی و طراحی مدار، مقدار کارکرد دائمی فرض شود.

مقاومت روشن این قطعه چقدر است؟

مقاومت درین-سورس روشن حداکثر 82 میلی‌اهم است؛ این مقدار در VGS=10 V و ID=18 A، با دمای بدنه 25 درجه سانتی‌گراد مشخص شده است.


جمع‌بندی و ثبت سفارش

IRFB31N20D یک ماسفت کانال N از INCHANGE با ولتاژ شکست درین-سورس حداقل 200 ولت، مقاومت روشن حداکثر 82 میلی‌اهم و کاربرد مشخص در مبدل‌های DC-DC فرکانس بالا است. برای دریافت قیمت، موجودی و راهنمایی پیش از خرید، با توکل الکترونیک در ارتباط باشید و پارت‌نامبر را هنگام سفارش به‌صورت دقیق اعلام کنید.

توضیحات تکمیلی

Part Number

IRFB31N20D

پکیج

TO-220

Channel Type

N-Channel

مشخصات فنی

VDS: 200 V, ID: 31 A
