ماسفت IRFP31N50L

ویژگی‌ها
Part NumberIRFP31N50L
پکیجTO-247-3
Channel TypeN-Channel
مشخصات فنیVDS: 500 V, ID: 31 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

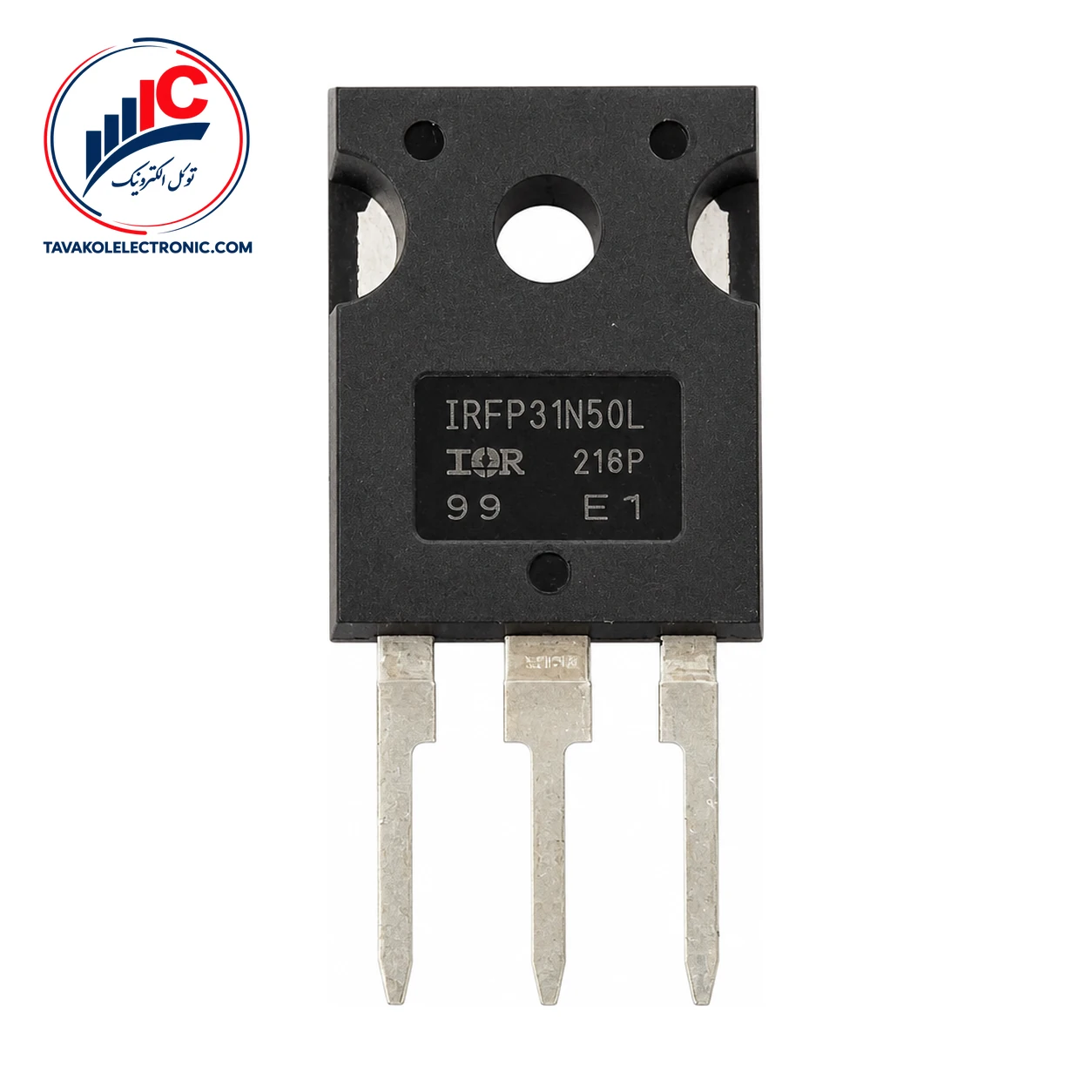

معرفی ماسفت IRFP31N50L

IRFP31N50L یک ترانزیستور MOSFET کانال N از نوع Enhancement است که برای استفاده در رگولاتورهای سوئیچینگ ولتاژ در نظر گرفته شده است. این قطعه با پکیج TO-247 عرضه می‌شود و برای طراحی‌هایی مناسب است که مشخصات الکتریکی، نوع کانال و پکیج در آن‌ها اهمیت دارد.

در انتخاب ماسفت، فقط عدد جریان یا ولتاژ کافی نیست. شرایط آزمون هر مشخصه، نوع کاربرد و نحوه نصب قطعه هم باید با مدار شما هماهنگ باشد. برای این قطعه، مقاومت در حالت روشن، ولتاژ آستانه گیت و ولتاژ شکست در تصمیم‌گیری فنی اهمیت دارند.

اگر برای خرید یا مقایسه قطعات این گروه به گزینه‌های بیشتری نیاز دارید، عبارت مشاهده ماسفت را دنبال کنید.


مشخصات فنی IRFP31N50L

نوع کانال و عملکرد IRFP31N50L

IRFP31N50L از نوع N-channel MOSFET و دارای عملکرد Enhancement است. ولتاژ آستانه گیت آن در بازه 3.0 تا 5.0 V قرار دارد؛ این مقدار در شرایط VDS=10 V و ID=0.25 mA در دمای 25°C مشخص شده است و نباید به‌عنوان ولتاژ قطعی روشن‌شدن کامل قطعه در مدار در نظر گرفته شود.

مقاومت درین-سورس در حالت روشن حداکثر 0.18 Ω است. این مقدار با VGS=10 V و ID=19 A در دمای 25°C بیان شده و برای ارزیابی افت ولتاژ و تلفات هدایتی در طراحی کاربرد دارد. جریان نشتی گیت-سورس نیز حداکثر ±100 nA است؛ شرط اندازه‌گیری آن VGS=±30 V و VDS=0 V در دمای 25°C است.

مشخصه مقدار
نوع کانال N-channel
حالت عملکرد Enhancement
پکیج TO-247
ولتاژ شکست درین-سورس حداقل 500 V
مقاومت روشن درین-سورس حداکثر 0.18 Ω
پایه‌ها 1: Gate، 2: Drain، 3: Source

پکیج و محدودیت‌های کاری

پکیج این قطعه TO-247 است و ترتیب پایه‌ها به‌ترتیب پایه 1 گیت، پایه 2 درین و پایه 3 سورس تعریف می‌شود. هنگام مونتاژ، تطبیق پایه‌ها با برد و رعایت عایق‌کاری مکانیکی باید بررسی شود.

ولتاژ شکست درین-سورس حداقل 500 V است و این مقدار در شرایط VGS=0 V، ID=0.25 mA و TC=25°C مشخص شده است. همچنین 500 V به‌عنوان حداکثر مطلق ولتاژ درین-سورس در دمای محیط 25°C اعلام شده است. این دو عنوان را نباید بدون توجه به شرایط آزمون و حاشیه اطمینان طراحی، معادل ظرفیت کارکرد دائمی دانست.

مقادیر 31 A برای جریان درین پیوسته و 124 A برای جریان تک‌پالس، هر دو حد مطلق در دمای محیط 25°C هستند و جریان کاری عمومی در همه شرایط را نشان نمی‌دهند. توان تلفاتی کل نیز حداکثر 460 W در TC=25°C اعلام شده است. مقاومت حرارتی کانال به کیس حداکثر 0.26 °C/W است و مدیریت حرارت همچنان به طراحی مدار و نصب وابسته است. بازه دمای اتصال کاری −55 تا 150°C است.


خرید و استعلام قیمت IRFP31N50L

برای استعلام قیمت و موجودی روز این ماسفت با توکل الکترونیک تماس بگیرید. این قطعه برای فروش تکی و تعدادی عرضه می‌شود و امکان خرید عمده و تأمین شرکتی نیز وجود دارد. در صورت نیاز، پیش‌فاکتور برای سفارش‌های سازمانی قابل دریافت است.

پیش از ثبت سفارش، پارت‌نامبر درج‌شده روی نقشه، فهرست خرید یا قطعه قبلی را با IRFP31N50L تطبیق دهید. پکیج TO-247، نوع کانال N و ترتیب پایه‌ها نیز باید با طراحی شما یکسان باشد. توکل الکترونیک امکان بررسی پارت‌نامبر قبل از سفارش، ضمانت اصالت کالا، ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران را فراهم می‌کند.


سؤالات متداول درباره IRFP31N50L

IRFP31N50L چه نوع ماسفتی است؟

این قطعه یک ماسفت کانال N با عملکرد Enhancement است و برای استفاده در رگولاتورهای سوئیچینگ ولتاژ در نظر گرفته شده است.

پکیج و ترتیب پایه‌های IRFP31N50L چیست؟

پکیج قطعه TO-247 است. ترتیب پایه‌ها عبارت است از: پایه 1 Gate، پایه 2 Drain و پایه 3 Source.

آیا جریان 31 آمپر جریان کاری ثابت قطعه است؟

خیر. مقدار 31 A به‌عنوان حداکثر مطلق جریان درین پیوسته در دمای محیط 25°C اعلام شده است و نباید بدون بررسی شرایط حرارتی و مدار، جریان کاری دائمی فرض شود.


جمع‌بندی و سفارش ماسفت IRFP31N50L

IRFP31N50L یک ماسفت کانال N در پکیج TO-247 است که با ولتاژ شکست درین-سورس حداقل 500 V، مقاومت روشن حداکثر 0.18 Ω و کاربرد مشخص در رگولاتورهای سوئیچینگ ولتاژ، برای طراحی‌های مرتبط گزینه‌ای قابل توجه است. پیش از خرید، شرایط آزمون مشخصات، محدودیت‌های مطلق، ترتیب پایه‌ها و نیاز حرارتی مدار را با پروژه خود تطبیق دهید.

برای دریافت قیمت، موجودی و راهنمایی پیش از سفارش، با توکل الکترونیک در ارتباط باشید.

توضیحات تکمیلی

Part Number

IRFP31N50L

پکیج

TO-247-3

Channel Type

N-Channel

مشخصات فنی

VDS: 500 V, ID: 31 A
