ماژول BSM50GX120DN2 از برند Infineon یک ماژول قدرت مجتمع برای بخش تبدیل توان در اینورترها و درایوهای صنعتی است. این قطعه یک ماژول IGBT نیمپل ساده نیست؛ بلکه مدارهای اصلی موردنیاز یک درایو سهفاز شامل یکسوساز ورودی، اینورتر سهفاز، چاپر ترمز و سنسور دمای NTC را در یک پکیج قدرت یکپارچه میکند.
بخش اینورتر این ماژول شامل شش ترانزیستور IGBT با دیودهای هرزگرد داخلی است و خروجی سهفاز موردنیاز برای کنترل موتورهای AC را ایجاد میکند. بخش یکسوساز، برق AC ورودی را به ولتاژ DC تبدیل میکند و چاپر ترمز نیز امکان کنترل انرژی برگشتی موتور هنگام کاهش سرعت یا توقف را فراهم میسازد.
ولتاژ کلکتور–امیتر بخش IGBT برابر با 1200 ولت و جریان نامی بخش اینورتر در دمای کیس 80 درجه سانتیگراد برابر با 50 آمپر است. وجود بیسپلیت فلزی عایقشده، انتقال حرارت ماژول به هیتسینک را آسانتر میکند.
ماژول BSM50GX120DN2 برای تعمیر و نگهداری اینورترها، درایوهای موتور و تجهیزات صنعتی قدیمی مناسب است. پیش از خرید، باید پارتنامبر، نقشه داخلی، محل پایهها، ابعاد بدنه و مدار گیتدرایور با قطعه قبلی تطبیق داده شوند.
برای استعلام قیمت، موجودی و بررسی تطبیق فنی BSM50GX120DN2 با توکل الکترونیک تماس بگیرید.
| مشخصه | مقدار |
|---|---|
| پارتنامبر | BSM50GX120DN2 |
| برند محصول | Infineon |
| نوع قطعه | ماژول قدرت IGBT مجتمع |
| توپولوژی | Converter–Inverter–Brake |
| بخش یکسوساز ورودی | یکسوساز دیودی سهفاز |
| بخش اینورتر | پل کامل سهفاز با 6 عدد IGBT |
| چاپر ترمز | دارد |
| دیود هرزگرد اینورتر | دارد |
| ترمیستور تشخیص دما | NTC داخلی |
| ولتاژ IGBT اینورتر | 1200V |
| جریان نامی اینورتر | 50A در دمای کیس 80°C |
| جریان IGBT در دمای کیس 25°C | 80A |
| جریان پالسی اینورتر | 100A |
| ولتاژ گیت–امیتر مجاز | ±20V |
| ولتاژ معکوس یکسوساز | 1600V |
| جریان مستقیم یکسوساز | 50A در دمای کیس 80°C |
| ولتاژ IGBT چاپر ترمز | 1200V |
| جریان نامی چاپر ترمز | 25A در دمای کیس 80°C |
| جریان چاپر در دمای کیس 25°C | 45A |
| جریان پالسی چاپر ترمز | 50A |
| ولتاژ عایق ماژول | 2500VAC |
| نوع خنککاری | نصب روی هیتسینک |
| نوع بیسپلیت | فلزی عایقشده |
جریان 50 آمپر، جریان نامی بخش اینورتر در شرایط مشخص دیتاشیت است. جریان مجاز واقعی به دمای کیس، فرکانس کلیدزنی، هیتسینک، تهویه و شرایط کاری دستگاه وابسته خواهد بود.
بخش ورودی ماژول از دیودهای قدرت برای تبدیل ولتاژ AC سهفاز به DC استفاده میکند. حداکثر ولتاژ معکوس تکرارشونده دیودهای این بخش 1600 ولت و جریان مستقیم آن در دمای کیس 80 درجه سانتیگراد 50 آمپر اعلام شده است.
بخش اینورتر شامل شش IGBT در ساختار پل کامل سهفاز است. هر IGBT دارای دیود هرزگرد سریع داخلی بوده و برای تولید خروجی سهفاز کنترلشده جهت راهاندازی موتور به کار میرود.
IGBT و دیود مخصوص چاپر ترمز درون ماژول قرار گرفتهاند. این بخش انرژی برگشتی موتور را به مقاومت ترمز هدایت میکند و مانع افزایش بیش از حد ولتاژ باس DC هنگام کاهش سرعت موتور میشود.
ترمیستور NTC داخلی امکان اندازهگیری تقریبی دمای ماژول و اجرای حفاظت حرارتی توسط مدار کنترل را فراهم میکند.
جهت بررسی اسناد فنی و دیتای مادر، میتوانید به سایت رسمی شرکت اینفینئون مراجعه نمایید.
برای مشاهده قطعات مشابه، میتوانید دسته خرید IGBT توکل الکترونیک را بررسی کنید.
مدل BSM50GD120DN2 یک ماژول اینورتر سهفاز یا Six-Pack است؛ اما مدل BSM50GX120DN2 علاوه بر اینورتر، دارای یکسوساز ورودی و چاپر ترمز نیز هست. بنابراین این دو مدل جایگزین مستقیم یکدیگر نیستند.
مدل BSM50GB120DN2 تنها یک ماژول نیمپل شامل دو IGBT است. مدل GX مدار بسیار کاملتری دارد و شامل یکسوساز، پل سهفاز و چاپر ترمز است. شباهت بخش اصلی پارتنامبر نباید باعث اشتباه در خرید شود.
مدل GAL یک کلید قدرت با دیود چاپر است و از نظر تعداد کلیدها، توپولوژی و پینآوت با BSM50GX120DN2 تفاوت اساسی دارد.
| مدل | ساختار اصلی |
| BSM50GX120DN2 | یکسوساز سهفاز + اینورتر سهفاز + چاپر ترمز |
| BSM50GD120DN2 | اینورتر سهفاز |
| BSM50GB120DN2 | نیمپل |
| BSM50GAL120DN2 | کلید تکی همراه با دیود چاپر |
هیچیک از مدلهای فوق بدون بررسی پینآوت، ابعاد، مدار داخلی و مشخصات الکتریکی نباید بهعنوان جایگزین مستقیم استفاده شوند.
پیش از سفارش BSM50GX120DN2، موارد زیر را بررسی کنید:
تنها یکسانبودن ولتاژ و جریان برای جایگزینی یک ماژول IGBT کافی نیست. اختلاف پینآوت یا توپولوژی داخلی میتواند باعث آسیب جدی به ماژول، گیتدرایور و برد قدرت شود.
سطح هیتسینک باید صاف، تمیز و عاری از خمیر حرارتی خشکشده یا ذرات فلزی باشد. لایهای نازک و یکنواخت از خمیر حرارتی مناسب بین ماژول و هیتسینک قرار دهید.
پیچهای نصب باید بهصورت مرحلهای و متقارن بسته شوند تا فشار نامتعادل باعث تاببرداشتن بیسپلیت نشود. مقدار گشتاور پیچها باید مطابق دیتاشیت و دستورالعمل سازنده رعایت شود.
پیش از راهاندازی، مدارهای زیر بررسی شوند:
راهاندازی اولیه باید با محدودکننده جریان و تحت نظارت تعمیرکار متخصص تجهیزات قدرت انجام شود.
توکل الکترونیک با تمرکز بر تأمین قطعات قدرت و فعالیت در بازار جمهوری تهران، امکان بررسی پارتنامبر و تطبیق اولیه محصول را برای مشتریان صنعتی فراهم میکند.
پیش از خرید میتوانید برای استعلام موجودی، بررسی تصاویر واقعی قطعه، تطبیق لیبل، پینآوت و مشخصات فنی با مجموعه تماس بگیرید. این بررسی احتمال خرید مدل اشتباه و خرابی مجدد تجهیزات را کاهش میدهد.
یک ماژول قدرت مجتمع شامل یکسوساز سهفاز، اینورتر سهفاز، چاپر ترمز، دیودهای هرزگرد و ترمیستور NTC است.
خیر. مدل GX یک ماژول مجتمع برای درایو سهفاز است. مدل BSM50GB120DN2 ساختار نیمپل دارد.
ولتاژ کلکتور–امیتر IGBTها 1200 ولت و جریان نامی بخش اینورتر در دمای کیس 80 درجه سانتیگراد 50 آمپر است.
عدد 80 آمپر در دیتاشیت برای دمای کیس 25 درجه سانتیگراد بیان شده است. جریان نامی در دمای کیس 80 درجه، 50 آمپر است و مقدار قابل استفاده در دستگاه به خنککاری و شرایط کاری وابسته خواهد بود.
بله. یک IGBT و دیود مخصوص چاپر ترمز داخل ماژول قرار دارند. مقاومت ترمز باید متناسب با دستگاه و خارج از ماژول انتخاب شود.
خیر. مدل GD تنها پل اینورتر سهفاز دارد، درحالیکه مدل GX شامل یکسوساز ورودی و چاپر ترمز نیز هست.
بله، BSM50GX120DN2 دارای ترمیستور NTC داخلی برای پایش دمای ماژول است.
گیتدرایور، خازنهای DC Link، مدار پیششارژ، یکسوساز ورودی، مدار ترمز، مقاومت ترمز، خروجی موتور و سیستم خنککاری باید بررسی شوند.
BSM50GX120DN2 یک ماژول IGBT مجتمع 1200 ولت و 50 آمپر برای درایوهای سهفاز صنعتی است. ترکیب یکسوساز ورودی، اینورتر سهفاز، چاپر ترمز و NTC در یک پکیج، این قطعه را برای بخش قدرت اینورترها و تجهیزات کنترل موتور مناسب میکند.
برای استعلام قیمت، موجودی و بررسی تطبیق فنی ماژول BSM50GX120DN2 با توکل الکترونیک تماس بگیرید.
| Part Number | BSM50GX120DN2 |
|---|---|
| برند | Infineon |
| مشخصات فنی | 50A-1200V |

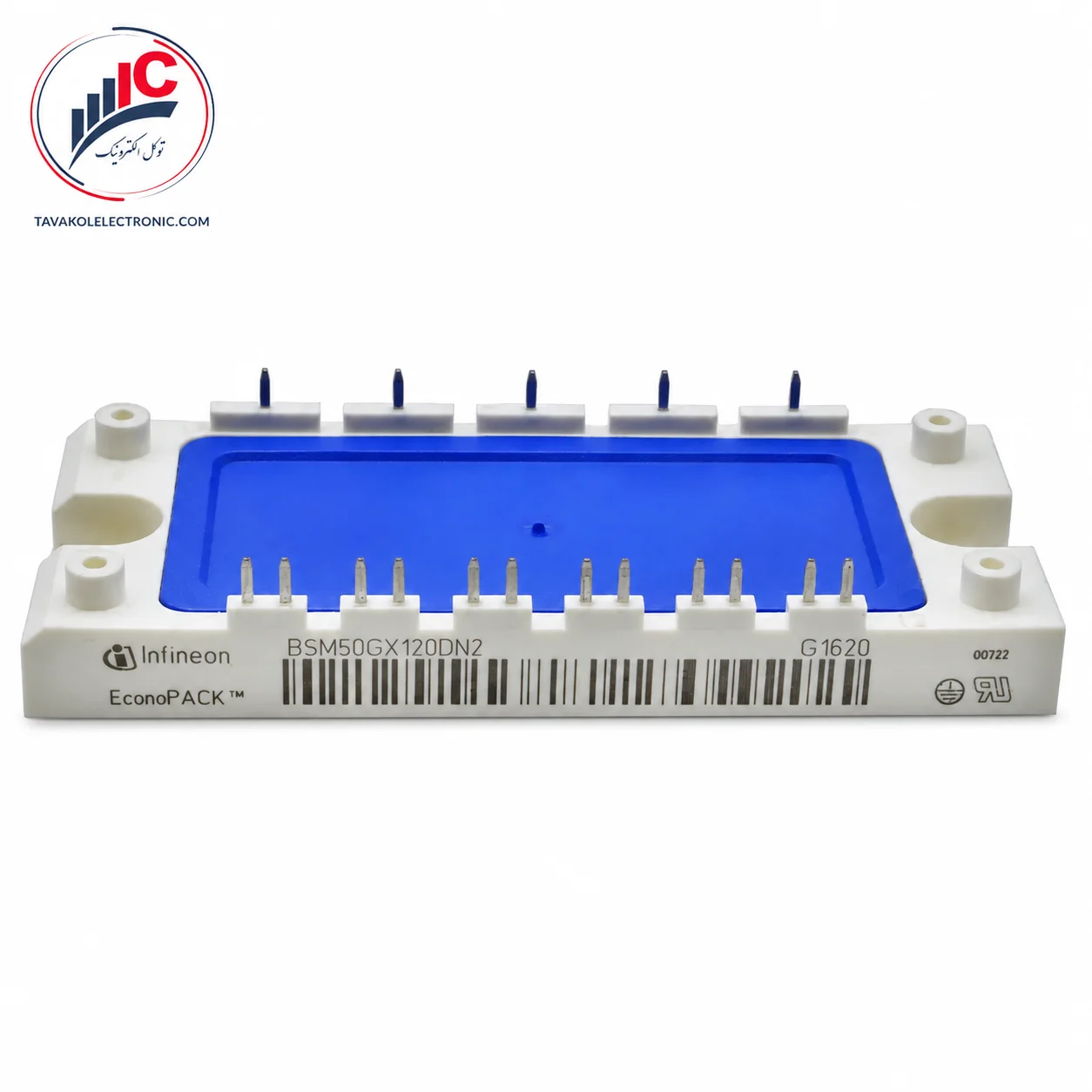

ماژول IGBT مدل BSM50GX120DN2
