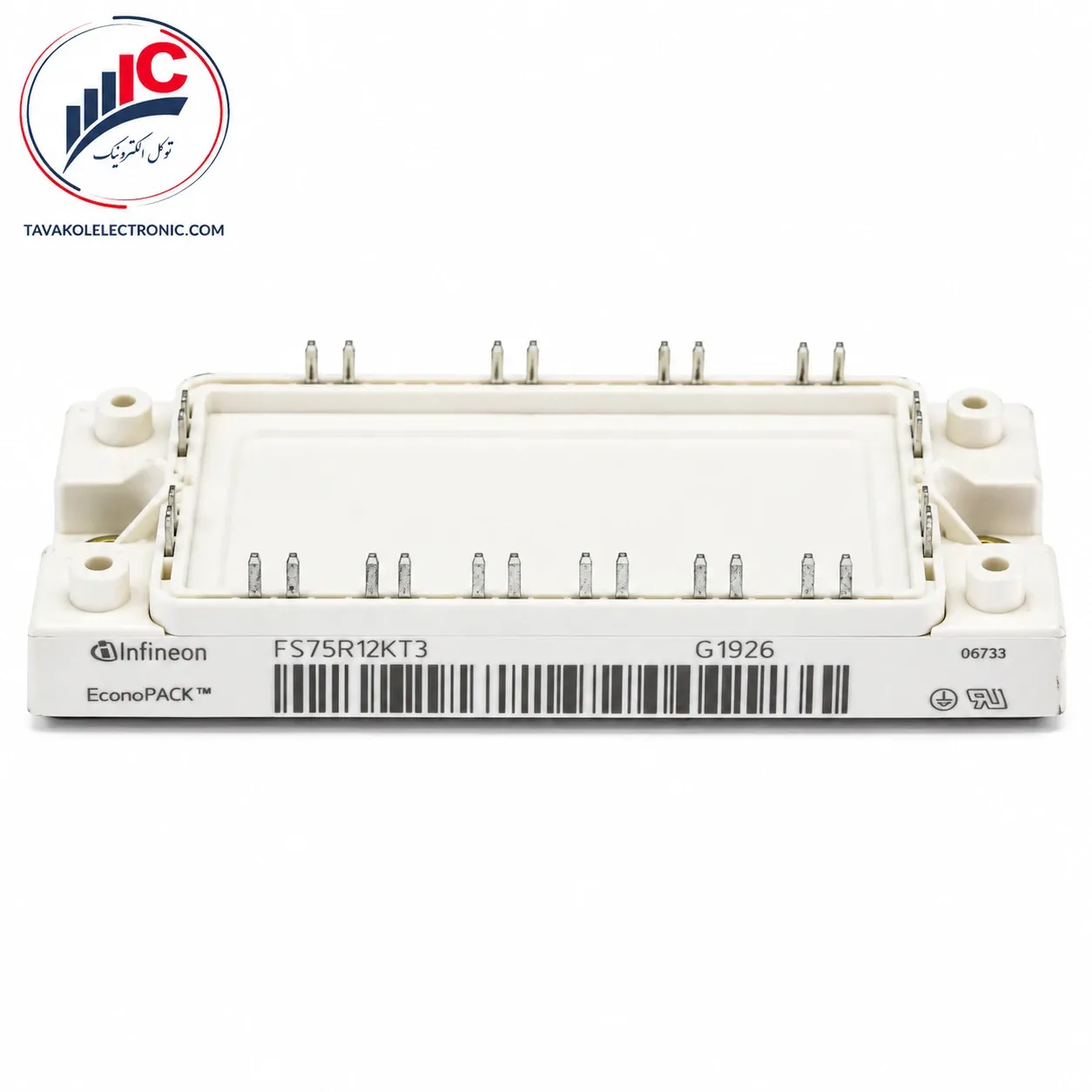

بررسی ساختار فنی و ویژگی‌های ماژول FS75R12KT3

در مهندسی الکترونیک قدرت، پارت‌نامبرهای خانواده محبوب EconoPACK 2 به عنوان گزینه‌هایی استاندارد و قابل اعتماد برای طراحی سیستم‌های سوئیچینگ توان بالا شناخته می‌شوند. ماژول FS75R12KT3 یک ماتریکس سوئیچینگ شش‌تایی (Sixpack) بسیار پیشرفته و کارآمد از تولیدات شرکت معتبر اینفینئون (Infineon) آلمان است. این قطعه استراتژیک مجهز به تکنولوژی ترنچ، نوار میدان و گیت ترانزیستوری پیشرفته یا همان نسل سوم آی‌جی‌بی‌تی‌ها (IGBT3) در کنار دیودهای هرزگرد با راندمان بالا است. این فناوری انقلابی، تلفات هدایتی و حرارتی مدار را در حین سوئیچینگ‌های متوالی به شکل چشمگیری کاهش داده و راندمان کلی سیستم را ارتقا می‌دهد.

پارت‌نامبر رسمی این قطعه در اسناد فنی کارخانه با نام کامل FS75R12KT3 ثبت می‌شود. در عرف بازار الکترونیک صنعتی و میان تکنسین‌های تعمیرات، این قطعه به عنوان یک سوئیچ فوق‌العاده سخت‌جان و بادوام شناخته می‌شود که به دلیل طراحی بهینه ترمینال‌ها و عایق‌بندی مهندسی‌شده بدنه، پایداری حرارتی بی‌نظیری را در بارهای مداوم صنعتی تضمین می‌کند.

📊 مشخصات فنی و پارامترهای مرجع

جهت کپی کردن آسان در سایت و جلوگیری از هرگونه به هم ریختگی چیدمان متنی در مرورگرها، تمامی مقادیر و واحدهای الکتریکی استخراج شده از دیتاشیت رسمی کارخانه به صورت کاملاً فارسی و متنی تنظیم شده‌اند. جدول زیر پارامترهای نامی و مرجع ماژول FS75R12KT3 را نشان می‌دهد:

⚡ کاربردهای استراتژیک در سیستم‌های اتوماسیون

تحمل ولتاژ بالا در محدوده ۱۲۰۰ ولت در کنار جریان نامی و پایدار ۷۵ آمپر، قطعه FS75R12KT3 را به انتخابی هوشمندانه و همه‌فن‌حریف برای دستگاه‌های صنعتی با توان بالا و نیمه‌سنگین تبدیل کرده است. عمده موارد مصرف این نیمه‌هادی قدرت شامل گزینه‌های زیر است:

• اینورترهای کنترل دور موتور (VFD): ساخت، طراحی و تعمیر بردهای قدرت اینورترهای سه فاز صنعتی توان متوسط و سنگین جهت هدایت پمپ‌ها، کانوایرها و سانترفیوژهای کارخانجاتی.

• منابع تغذیه متناوب و UPS: استفاده در بخش سوئیچینگ اصلی مبدل‌های یو‌پ‌ی‌اس توان بالا جهت پایدارسازی ولتاژ خروجی در دیتا‌سنترها و مراکز حساس.

• تجهیزات جوشکاری و کوره‌های القایی: درایو کردن ترانسفورماتورهای فرکانس بالا در دستگاه‌های جوش اینورتری پیشرفته و مدارهای رزونانسی کوره‌های ذوب القایی.

• سیستم‌های تهویه مطبوع صنعتی: مدیریت توان و درایو کمپرسورهای اسکرو و اسکرال سنگین در چیلرهای تهویه مطبوع مجتمع‌های تجاری بزرگ.

🛡️ تضمین پایداری دستگاه با خرید قطعه اصلی و اورجینال

ماژول‌های سری ۷۵ آمپر اینفینئون به دلیل حجم مصرف بسیار بالا و حیاتی در مدارات صنعتی، همواره هدف اول ورود قطعات بازسازی‌شده (استوک)، فیک یا غیراورجینال به بازار هستند. استفاده از یک ماژول تقلبی به جای قطعه اصلی FS75R12KT3، به دلیل عدم توانایی در انتقال درست توان و مدیریت اتلاف حرارتی ۳۵۵ واتی ترانزیستورها، بلافاصله زیر بار دچار انفجار و اتصال کوتاه داخلی می‌شود. این اتفاق علاوه بر سوختن خود ماژول، آسیب‌های مالی سنگین و میلیونی به مدار گیت درایور، ترانس‌های تغذیه و بردهای کنترلر اصلی دستگاه وارد می‌کند و خط تولید را به تعطیلی می‌کشاند.

فروشگاه “توکل الکترونیک” به عنوان تامین‌کننده تخصصی نیمه‌هادی‌های قدرت، اصالت فیزیکی، پارت‌نامبر تایید شده و مشخصات فنی ماژول FS75R12KT3 ارائه شده را کاملاً تضمین می‌کند. شما می‌توانید این قطعه را با قیمت رقابتی، ضمانت سلامت عایق و اطمینان از تطابق صد درصدی با استانداردهای کارخانه اینفینئون آلمان تهیه فرمایید.

💬 اتاق پاسخ به سوالات فنی مهندسان

۱. ولتاژ عایق‌بندی بدنه این FS75R12KT3 چقدر است؟ ساختار مکانیکی این قطعه از عایق داخلی فوق‌العاده ایمن سرامیک اکسید آلومینیوم و صفحه پایه مسی بهره می‌برد ؛ ولتاژ تست ایزولاسیون پایه‌ها نسبت به بدنه، برابر با ۲.۵ کیلوولت به صورت RMS در فرکانس ۵۰ هرتز و برای مدت زمان ۱ دقیقه تایید شده است.

۲. برای پایش حرارتی این قطعه چه راهکاری در نظر گرفته شده است؟ یک مقاومت حرارتی هوشمند داخلی از نوع ترمیستور (NTC) با مقاومت نامی ۵ کیلو اهم درون پکیج این قطعه تعبیه شده است. این سنسور به مدار فرمان اجازه می‌دهد دمای لحظه‌ای بدنه ماژول را اندازه‌گیری کرده و سیستم را در برابر اورلود حرارتی محافظت کند.

۳. چرا حداکثر جریان کلکتور در جدول ۱۰۵ آمپر ذکر شده اما به ۷۵ آمپر معروف است؟ جریان ۷۵ آمپر، جریان مداوم و پایدار قطعه در دمای کاری واقعی و صنعتی ۸۰ درجه سانتی‌گراد است. ظرفیت ۱۰۵ آمپر مربوط به زمانی است که دمای هیت‌سینک به صورت ایده‌آل در مرز دمای اتاق یعنی ۲۵ درجه سانتی‌گراد حفظ شود.

۴. مقدار گشتاور مکانیکی لازم برای نصب پیچ‌های این ماژول چقدر است؟ برای اتصال FS75R12KT3 استاندارد به هیت‌سینک و انتقال حرارت بهینه بدون آسیب به بدنه، پیچ‌های اتصال بدنه (سایز M5) باید با گشتاور مکانیکی بین ۳ تا ۶ نیوتن متر به صورت ضربدری محکم شوند
