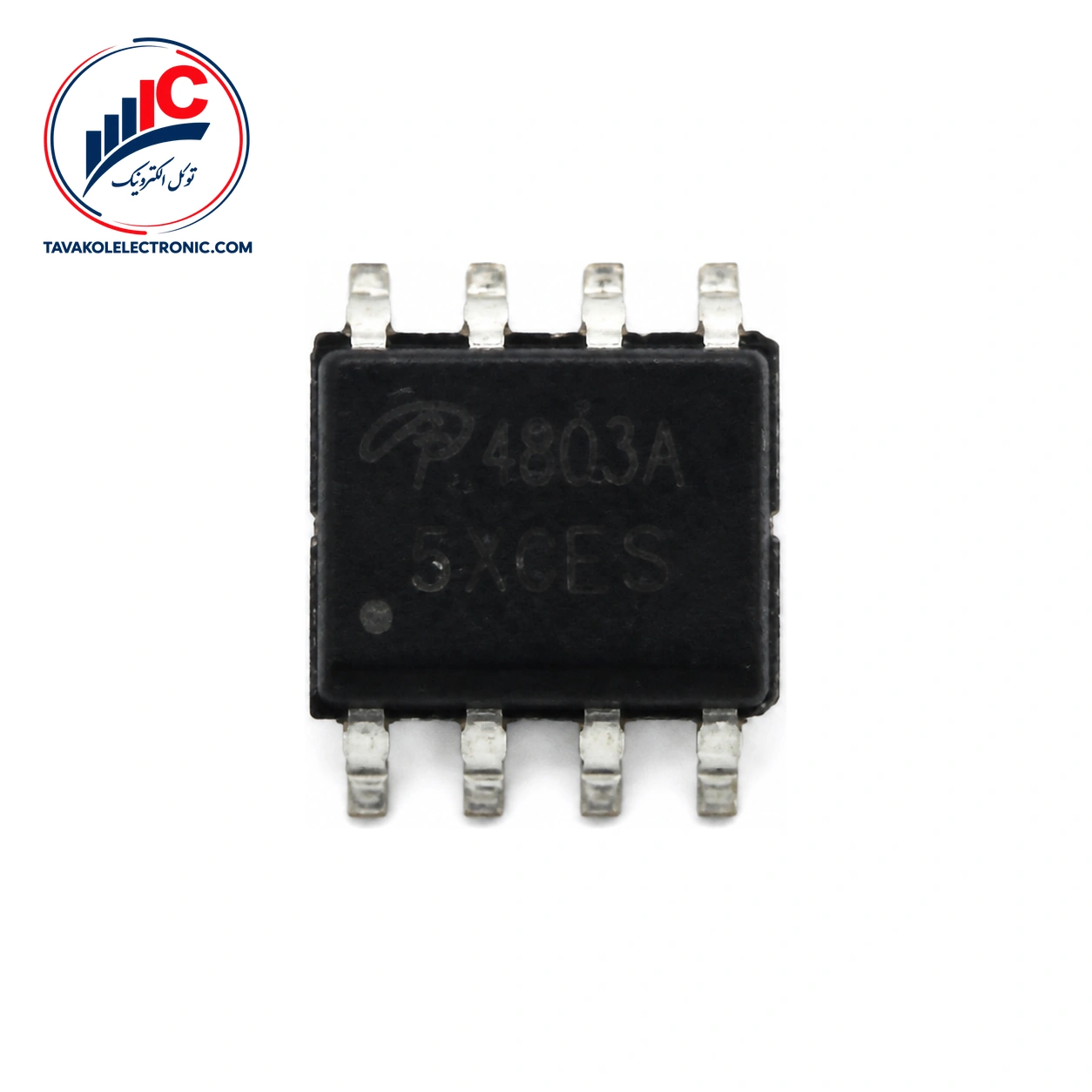

ماسفت AO4803

ویژگی‌ها
Part NumberAO4803
پکیجSOIC
Channel TypeP-Channel
مشخصات فنیVDS: -30 V, ID: -5 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

معرفی ماسفت AO4803

AO4803 یک ترانزیستور اثر میدان دوگانه از نوع P-Channel و Enhancement Mode است. این قطعه برای مدارهایی مناسب است که به کنترل بار با ماسفت کانال P نیاز دارند. پکیج آن SOIC-8 است.

این ماسفت برای استفاده به‌عنوان Load Switch و در کاربردهای PWM مناسب است. برای بررسی گزینه‌های دیگر در همین گروه، می‌توانید از بخش مشاهده ماسفت استفاده کنید.

AO4803 برای چه کاربردهایی مناسب است؟

این قطعه برای Load Switch و PWM اعلام شده است. ساختار دوگانه P-Channel آن می‌تواند در طراحی‌هایی که به دو مسیر سوئیچینگ در یک قطعه نیاز دارند، مورد توجه قرار گیرد.


مشخصات فنی مهم AO4803

مقاومت روشن درین به سورس در دو شرط آزمون متفاوت ارائه شده است: در VGS=-10 V و ID=5.0 A برابر 52 mΩ، و در VGS=-4.5 V و ID=-4 A برابر 87 mΩ است. بنابراین بهتر است این پارامتر را همراه با ولتاژ گیت و جریان آزمون بررسی کنید.

ولتاژ آستانه گیت از حداقل -1 V تا حداکثر -3 V اعلام شده و مقدار معمول آن -1.8 V است. شارژ کل گیت در شرط 10 V مقدار معمول 14.7 nC دارد. ظرفیت ورودی معمول 700 pF و زمان تأخیر روشن‌شدن معمول 8.3 ns است.

پارامتر مقدار
نوع قطعه دوگانه P-Channel، Enhancement Mode
پکیج SOIC-8
مقاومت روشن، حداکثر 52 mΩ در VGS=-10 V و ID=5.0 A
مقاومت روشن، حداکثر 87 mΩ در VGS=-4.5 V و ID=-4 A
شارژ کل گیت، معمول 14.7 nC در شرط 10 V
ظرفیت ورودی، معمول 700 pF

نکات بررسی حدود مجاز و شرایط انتخاب

ولتاژ درین به سورس حداکثر -30 V و ولتاژ گیت به سورس حداکثر ±20 V است. این اعداد، حدود مطلق مجازند و نباید به‌عنوان مقدار کاری مدار در نظر گرفته شوند.

حداکثر جریان پیوسته در دمای محیط 25°C برابر -5 A و در دمای 70°C برابر -4.2 A است. جریان پالسی حداکثر -20 A نیز به‌عنوان مقدار تکرارشونده، با محدودیت عرض پالس و دمای پیوند، مشخص شده است. بازه دمای پیوند و نگهداری -55°C تا 150°C است.


خرید و استعلام قیمت AO4803

برای خرید از توکل الکترونیک، استعلام قیمت و موجودی روز را انجام دهید. امکان فروش تکی و تعدادی، خرید عمده و تأمین شرکتی، و همچنین دریافت پیش‌فاکتور وجود دارد. ضمانت اصالت کالا و بررسی پارت‌نامبر قبل از سفارش نیز در فرایند خرید قابل استفاده است.

پیش از ثبت سفارش، نام دقیق قطعه، ساختار دوگانه P-Channel و پکیج SOIC-8 را با نیاز برد تطبیق دهید. ارسال به سراسر کشور انجام می‌شود و امکان حضور فیزیکی در بازار جمهوری تهران نیز وجود دارد.


پرسش‌های متداول درباره AO4803

AO4803 چه نوع ماسفتی است؟

این قطعه یک ماسفت دوگانه P-Channel از نوع Enhancement Mode است و در پکیج SOIC-8 قرار دارد.

آیا AO4803 برای Load Switch و PWM کاربرد دارد؟

بله، استفاده به‌عنوان Load Switch و در کاربردهای PWM برای آن اعلام شده است.

مقاومت روشن این قطعه چقدر است؟

مقاومت روشن حداکثر در شرایط VGS=-10 V و ID=5.0 A برابر 52 mΩ و در شرایط VGS=-4.5 V و ID=-4 A برابر 87 mΩ است.


جمع‌بندی و سفارش

این ماسفت برای مدارهایی که به ساختار دوگانه P-Channel، پکیج SOIC-8 و کاربردهایی مانند Load Switch یا PWM نیاز دارند، گزینه‌ای قابل بررسی است. مقاومت روشن، شارژ گیت و ظرفیت ورودی از پارامترهای مهم برای مقایسه با نیاز مدار هستند. برای ثبت سفارش، پارت‌نامبر و شرایط کاری را بررسی کنید و سپس قیمت و موجودی روز را از توکل الکترونیک استعلام بگیرید.

توضیحات تکمیلی

Part Number

AO4803

پکیج

SOIC

Channel Type

P-Channel

مشخصات فنی

VDS: -30 V, ID: -5 A
