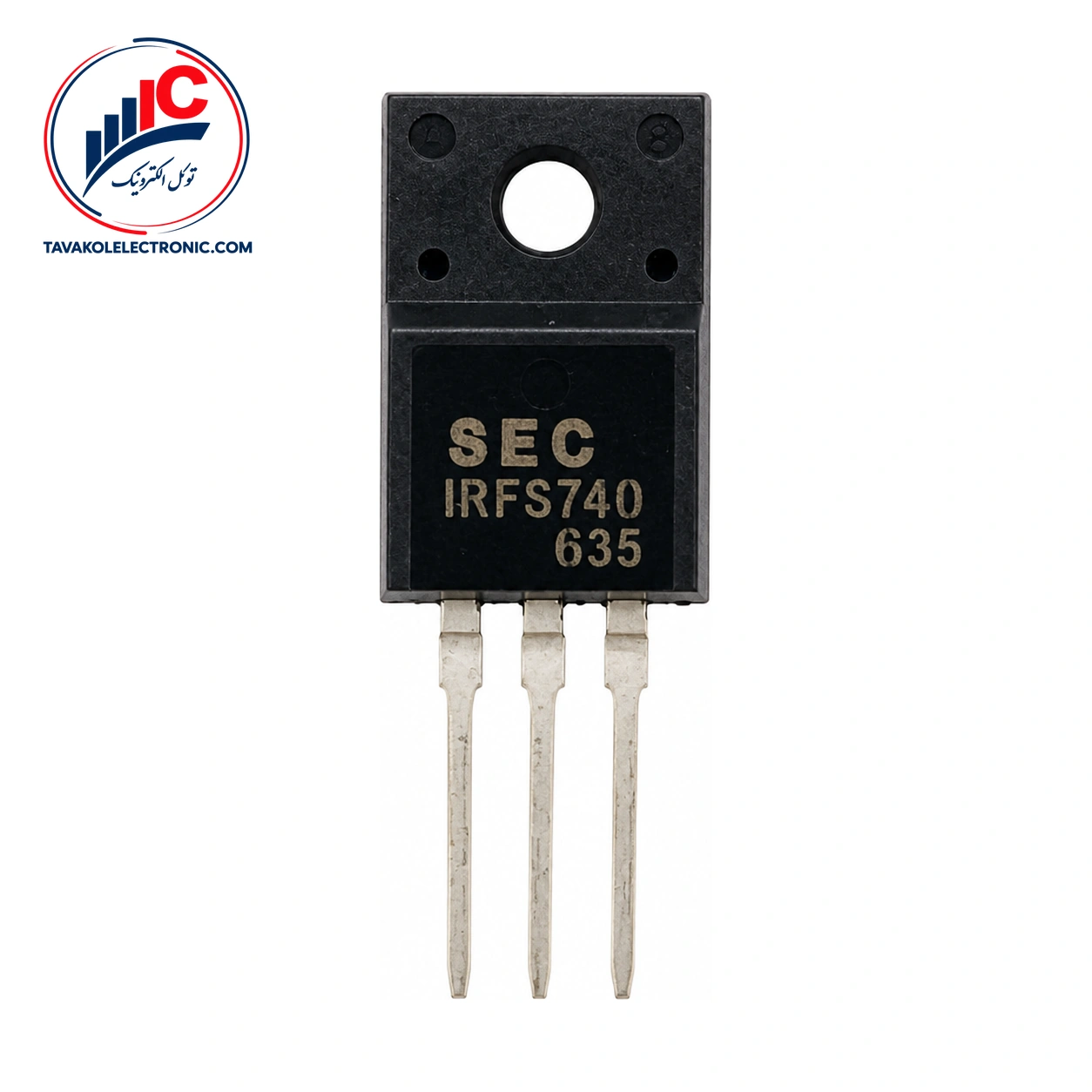

ماسفت IRFS740 از محصولات LZG و یک ماسفت کانال N است. این قطعه برای مبدلهای سوئیچینگ DC/DC با راندمان بالا و منابع تغذیه سوئیچینگ مناسب است و در انتخاب آن باید نوع کانال، ولتاژ مدار، روش تحریک گیت و شرایط واقعی بار را در کنار هم بررسی کرد.
پکیج قطعه TO-220F است و هنگام نصب یا تعویض، تطبیق پارتنامبر و آرایش پایهها با شماتیک و طراحی برد اهمیت دارد. مشخصات الکتریکی زیر همراه با شرایط آزمون بیان شدهاند و نباید خارج از همان شرایط تفسیر شوند.
ولتاژ شکست درین-سورس حداقل 400 V است. این مقدار در VGS=0 V، جریان ID برابر 250 μA و دمای Ta=25°C مشخص شده است. مقاومت روشن درین-سورس در VGS=10 V و ID=5.0 A، مقدار 0.44 Ω بهصورت typical و 0.55 Ω بهصورت maximum دارد. ولتاژ آستانه گیت نیز در شرایط VDS=VGS و ID=250 μA، از 2.0 V minimum تا 4.0 V maximum اعلام شده است.
| پارامتر | مقدار |
|---|---|
| نوع کانال | N-Channel MOSFET |
| پکیج | TO-220F |
| ولتاژ شکست درین-سورس | حداقل 400 V؛ VGS=0 V و ID=250 μA |
| مقاومت روشن درین-سورس | 0.44 Ω typical، 0.55 Ω maximum؛ VGS=10 V و ID=5.0 A |
| آرایش پایهها | 1=G، 2=D، 3=S |
در پکیج TO-220F، پایه 1 گیت، پایه 2 درین و پایه 3 سورس است. پیش از مونتاژ، شماره پایهها را با نمادهای شماتیک و مسیرهای PCB مقایسه کنید؛ تشخیص پایهها فقط بر اساس ظاهر قطعه کافی نیست.
ظرفیت ورودی 1570 pF بهصورت typical و 2040 pF بهصورت maximum است. ظرفیت خروجی 150 pF typical و 195 pF maximum، و ظرفیت انتقال معکوس 15 pF typical و 20 pF maximum اعلام شده است. این مقادیر در VDS=25 V، VGS=0 V، فرکانس 1.0 MHz و Ta=25°C بهدست آمدهاند و برای ارزیابی رفتار سوئیچینگ و انتخاب درایو گیت قابل استفاده هستند.
این قطعه برای مبدلهای سوئیچینگ DC/DC با راندمان بالا و منابع تغذیه سوئیچینگ گزینهای مناسب برای بررسی است. در طراحی، ولتاژ مدار، جریان موردنیاز، تحریک گیت و تلفات ناشی از مقاومت روشن را همزمان با شرایط حرارتی سیستم بسنجید.
مقادیر 400 V و 10 A در بخش محدودیتهای مطلق قرار میگیرند و نباید بهعنوان ولتاژ یا جریان کاری عادی در نظر گرفته شوند. جریان درین پیوسته حداکثر 10 A در Tc=25°C و حداکثر 6.3 A در Tc=100°C است. ولتاژ گیت-سورس نیز حداکثر ±30 V بهعنوان Absolute Maximum Rating اعلام شده است. بازه دمای پیوند و ذخیرهسازی −55 تا 150°C است و این مقدار نیز در گروه حدود مطلق قرار دارد.
برای خرید ماسفت، شرایط واقعی مدار و نیاز پروژه را با این مشخصات مقایسه کنید و پیش از سفارش، پارتنامبر و پکیج را دوباره کنترل کنید.
برای استعلام قیمت و موجودی روز IRFS740 با توکل الکترونیک تماس بگیرید. این قطعه با ضمانت اصالت کالا عرضه میشود و امکان فروش تکی و تعدادی، خرید عمده و تأمین شرکتی وجود دارد. در صورت نیاز، امکان دریافت پیشفاکتور نیز فراهم است.
پیش از ثبت سفارش، پارتنامبر، پکیج TO-220F و ترتیب پایهها را با نیاز پروژه تطبیق دهید. توکل الکترونیک امکان بررسی پارتنامبر قبل از سفارش، ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران را دارد.
این قطعه یک ماسفت کانال N است و برای مبدلهای DC/DC سوئیچینگ با راندمان بالا و منابع تغذیه سوئیچینگ معرفی شده است.
پکیج TO-220F است و ترتیب پایهها در آن بهصورت 1=G، 2=D و 3=S اعلام شده است.
خیر. جریان 10 A در Tc=25°C و جریان 6.3 A در Tc=100°C، هر دو حد مطلق هستند و نباید بدون بررسی شرایط مدار و حرارت بهعنوان جریان کاری عادی استفاده شوند.
این ماسفت کانال N با پکیج TO-220F، ولتاژ شکست درین-سورس حداقل 400 V و مقاومت روشن 0.44 Ω typical در شرایط مشخصشده، برای بررسی در مدارهای سوئیچینگ مناسب است. برای دریافت قیمت، موجودی روز و ثبت سفارش، نیاز پروژه و پارتنامبر را با کارشناسان توکل الکترونیک مطرح کنید.
| Part Number | IRFS740 |
|---|---|
| پکیج | TO-220F |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 400 V, ID: 10 A |
