STW14NK50Z یک ماسفت قدرت N-channel با ساختار Zener-protected SuperMESH است که برای کاربردهای سوئیچینگ در مدارهای قدرت طراحی شده است. پکیج TO-247 هم آن را به گزینه‌ای مناسب برای بررسی در طراحی‌هایی تبدیل می‌کند که به یک ماسفت قدرت با مشخصات کنترل‌شده در بخش گیت و درین نیاز دارند.
در انتخاب این قطعه، تطبیق دقیق پارت‌نامبر با شماتیک و نیاز مدار اهمیت دارد. عبارت N-channel به نوع کانال قطعه اشاره می‌کند و نباید آن را با ماسفت‌های P-channel یا کدهای نزدیک اشتباه گرفت. برای مقایسه گزینه‌های بیشتر میتوانید انواع ماسفت را هم بررسی کنید.
مقاومت روشنِ درین-سورس برای STW14NK50Z به‌صورت معمولی 0.34 Ω و حداکثر 0.38 Ω اعلام شده است. این مقادیر در VGS = 10 V، جریان ID = 6 A و دمای بدنه TCASE = 25 °C تعریف شده‌اند؛ بنابراین مقایسه این پارامتر باید با توجه به شرایط واقعی مدار انجام شود.
پارامترهای گیت و ظرفیت‌های داخلی، برای بررسی رفتار قطعه در مدارهای سوئیچینگ مهم هستند. ولتاژ آستانه گیت بین 3 V حداقل، 3.75 V معمولی و 4.5 V حداکثر است. این مشخصه با VDS = VGS، جریان ID = 100 µA و دمای TCASE = 25 °C اندازه‌گیری شده و به‌تنهایی به معنی روشن‌شدن کامل ماسفت در مدار قدرت نیست.
بار کل گیت 69 nC به‌صورت معمولی و 92 nC حداکثر است. ظرفیت ورودی 2000 pF، ظرفیت خروجی 238 pF و ظرفیت انتقال معکوس 55 pF هستند؛ شرایط اندازه‌گیری این ظرفیت‌ها VDS = 25 V، فرکانس 1 MHz، VGS = 0 و TCASE = 25 °C است. زمان تأخیر روشن‌شدن معمولی 24 ns و زمان خیز معمولی 16 ns اعلام شده‌اند؛ این دو مقدار در VDD = 250 V، ID = 6 A، RG = 4.7 Ω و VGS = 10 V به‌دست آمده‌اند.
| پارامتر | مقدار |
|---|---|
| نوع کانال و ساختار | N-channel، Zener-protected SuperMESH |
| پکیج | TO-247 |
| مقاومت روشن درین-سورس | 0.34 Ω معمولی؛ 0.38 Ω حداکثر |
| بار کل گیت | 69 nC معمولی؛ 92 nC حداکثر |
| زمان تأخیر روشن‌شدن | 24 ns معمولی |
| زمان خیز | 16 ns معمولی |
ولتاژ 500 V برای درین-سورس، جریان 14 A در TCASE = 25 °C و 7.6 A در TCASE = 100 °C، همگی در محدوده حداکثر مطلق قرار دارند و نباید به‌عنوان مقدار کاری پیوسته یا نقطه طراحی بدون ملاحظات حرارتی استفاده شوند. توان تلفاتی کل نیز 150 W در TCASE = 25 °C و به‌عنوان حداکثر مطلق مشخص شده است. بازه دمای اتصال کاری −55 تا 150 °C هم در همین چارچوب حداکثر مطلق تفسیر میشود.
برای اطلاع از قیمت و موجودی روز STW14NK50Z با توکل الکترونیک تماس بگیرید یا درخواست خود را ثبت کنید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیش‌فاکتور برای سفارش‌های مختلف فراهم است. همچنین پیش از سفارش، بررسی پارت‌نامبر انجام میشود تا کد درخواستی با نیاز شما مطابقت داشته باشد.
این قطعه با پکیج TO-247 عرضه میشود؛ بنابراین هنگام جایگزینی یا مونتاژ، شکل پکیج و مشخصات درج‌شده در طراحی را کنترل کنید. ضمانت اصالت کالا، ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران از خدمات قابل ارائه توکل الکترونیک است.
این قطعه یک ماسفت قدرت N-channel با ساختار Zener-protected SuperMESH است و برای کاربردهای سوئیچینگ در نظر گرفته شده است.
STW14NK50Z در پکیج TO-247 عرضه میشود.
خیر. مقدار 500 V در داده‌های مجاز، حداکثر مطلق ولتاژ درین-سورس با VGS = 0 است و نباید بدون درنظرگرفتن شرایط مدار، حرارت و حاشیه طراحی به‌عنوان ولتاژ کاری عادی تلقی شود.
STW14NK50Z یک ماسفت قدرت N-channel در پکیج TO-247 است که برای کاربردهای سوئیچینگ، مشخصات گیت و ظرفیت‌های اندازه‌گیری‌شده مشخصی دارد. برای انتخاب نهایی، شرایط درایو گیت، جریان واقعی مدار، دفع حرارت و محدودیت‌های طراحی را با مشخصات قطعه مقایسه کنید. برای استعلام قیمت، موجودی و ثبت سفارش این پارت‌نامبر، با توکل الکترونیک در ارتباط باشید.
| Part Number | STW14NK50Z |
|---|---|
| پکیج | TO-247 |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 500 V, ID: 14 A |

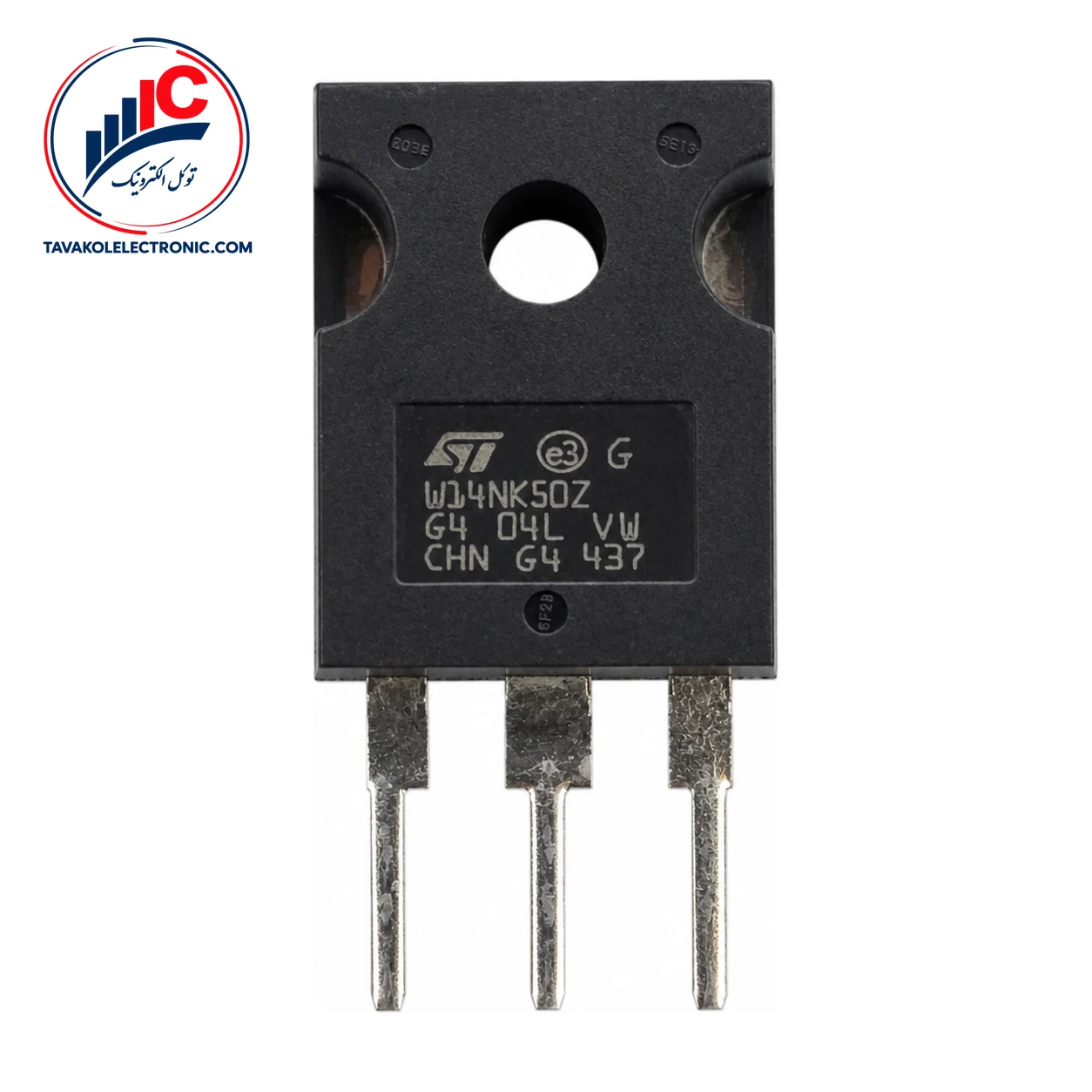

ماسفت STW14NK50Z
