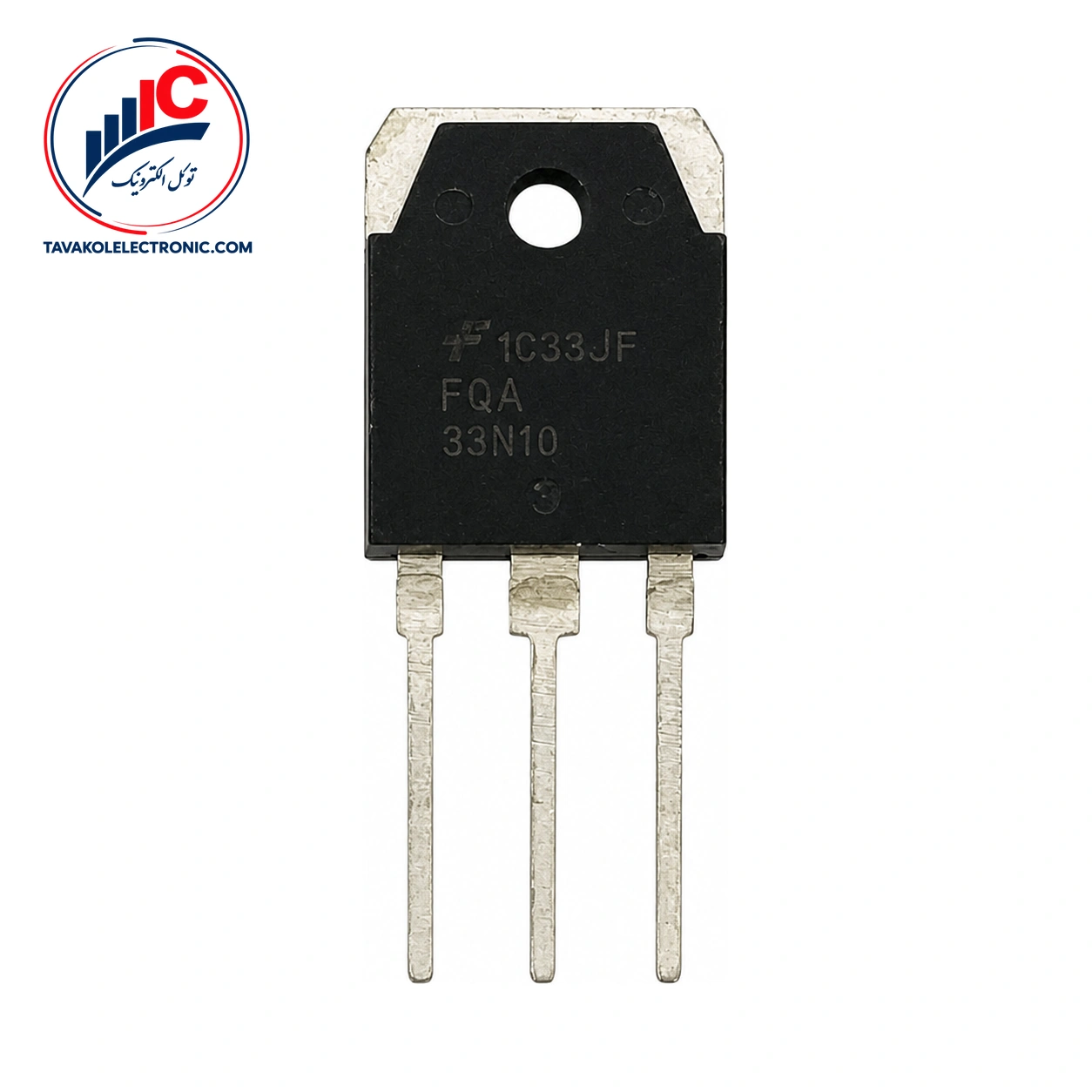

FQA33N10 یک ماسفت قدرت کانال N از نوع enhancement-mode با ولتاژ 100V است که در پکیج TO-3P عرضه میشود. این قطعه برای مدارهایی مناسب است که به ماسفت کانال N، مشخصات سوئیچینگ مشخص و تطبیق دقیق ولتاژ، جریان و شرایط حرارتی نیاز دارند.
از کاربردهای اعلامشده برای این قطعه میتوان به تقویتکنندههای صوتی کمولتاژ، مبدلهای DC/DC سوئیچینگ با راندمان بالا و کنترل موتور DC اشاره کرد.
مقاومت روشن drain-source در شرایط VGS برابر 10V، جریان ID برابر 18A و دمای بدنه 25°C، مقدار 0.040Ω بهصورت تیپیک و 0.052Ω بهصورت حداکثر است.
بار کل گیت نیز 38nC بهصورت تیپیک و 51nC بهصورت حداکثر، در VDS برابر 80V، جریان ID برابر 33A و VGS برابر 10V اعلام شده است. زمان تأخیر روشنشدن در شرایط مشخص 15ns تیپیک و 40ns حداکثر است.
| مشخصه | مقدار |
|---|---|
| نوع قطعه | ماسفت قدرت کانال N، enhancement-mode |
| پکیج | TO-3P |
| ولتاژ drain-source | حداکثر 100V، حد مطلق مجاز |
| مقاومت روشن drain-source | 0.040Ω تیپیک، 0.052Ω حداکثر |
| بار کل گیت | 38nC تیپیک، 51nC حداکثر |
| زمان تأخیر روشنشدن | 15ns تیپیک، 40ns حداکثر |
حداکثر جریان drain پیوسته در دمای بدنه 25°C برابر 36A و در دمای بدنه 100°C برابر 25.5A است. جریان پالسی حداکثر نیز 144A اعلام شده و به محدودیت دمای پیوند وابسته است.
ولتاژ آستانه گیت بین 2.0V حداقل و 4.0V حداکثر است. این مشخصه بهتنهایی به معنای روشنشدن کامل قطعه در همان ولتاژ نیست. حداکثر ولتاژ gate-source برابر ±25V است و باید در طراحی مدار درایو گیت رعایت شود.
ظرفیت انتقال معکوس این قطعه 62pF تیپیک و 80pF حداکثر است؛ شرایط آزمون آن VDS برابر 25V، VGS برابر صفر، فرکانس 1.0MHz و دمای بدنه 25°C بوده است. ولتاژ مستقیم دیود drain-source نیز حداکثر 1.5V در VGS برابر صفر و IS برابر 36A اعلام شده است.
برای استفاده در یک برد، پارتنامبر، نوع کانال، پکیج TO-3P و شرایط واقعی ولتاژ و جریان را بررسی کنید. برای مقایسه گزینههای مرتبط، مشاهده ماسفت میتواند مسیر مناسبی برای بررسی محصولات این گروه باشد.
برای استعلام قیمت و موجودی روز FQA33N10 با توکل الکترونیک تماس بگیرید. فروش تکی و تعدادی، خرید عمده و تأمین شرکتی و امکان دریافت پیشفاکتور فراهم است. این قطعه با ضمانت اصالت کالا عرضه میشود و ارسال به سراسر کشور انجام میگیرد.
پیش از ثبت سفارش، پارتنامبر و پکیج مورد نیاز خود را بررسی کنید تا انتخاب شما با طراحی مورد نظر تطابق داشته باشد. تعداد مورد نیاز را نیز اعلام کنید تا امکان تأمین و شرایط خرید دقیقتر بررسی شود.
FQA33N10 یک ماسفت قدرت کانال N در پکیج TO-3P است که برای تقویتکننده صوتی کمولتاژ، مبدل DC/DC سوئیچینگ و کنترل موتور DC قابل بررسی است. مقاومت روشن، بار گیت و زمان تأخیر روشنشدن از دادههای مهم برای مقایسه اولیه هستند؛ در کنار آنها، حدود مطلق ولتاژ، جریان و شرایط حرارتی باید جداگانه ارزیابی شوند.
برای سفارش یا دریافت اطلاعات تکمیلی، پارتنامبر FQA33N10 و تعداد مورد نیاز خود را با فروشگاه توکل الکترونیک مطرح کنید تا قیمت و موجودی اعلام شود.
این قطعه یک ماسفت قدرت کانال N از نوع enhancement-mode با ولتاژ 100V و پکیج TO-3P است.
تقویتکنندههای صوتی کمولتاژ، مبدلهای DC/DC سوئیچینگ با راندمان بالا و کنترل موتور DC از کاربردهای اعلامشده آن هستند.
خیر. مقدار 36A در دمای بدنه 25°C یک حد مطلق مجاز برای جریان drain پیوسته است و نباید بدون بررسی شرایط حرارتی بهعنوان جریان کاری قطعی استفاده شود.
| Part Number | FQA33N10 |
|---|---|
| پکیج | TO-3P |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 1.5 V, ID: 36 A |
