ماسفت IRF820

ویژگی‌ها
Part NumberIRF820
پکیجTO-220AB
مشخصات فنیVDS: 500 V, ID: 2.5 A
مشاهده همه ویژگی‌ها
برای قیمت تماس بگیرید

تحویل اکسپرس

کلیه سفارشات بصورت سریع و اکسپرس با تیپاکس در اولین فرصت برای مشتری ارسال میشود.

09120130796

7 روز هفته و 24 ساعت شبانه روز پاسخگوی شما هستیم.

پرداخت

میتوانید مبلغ سفارش خود را در مجموعه توکل الکترونیک به هم صورت حضوری و هم آنلاین پرداخت نمایید.

محصولات اصل

تمامی محصولات در توکل الکترونیک اورجینال و نو میباشند.

توضیحات

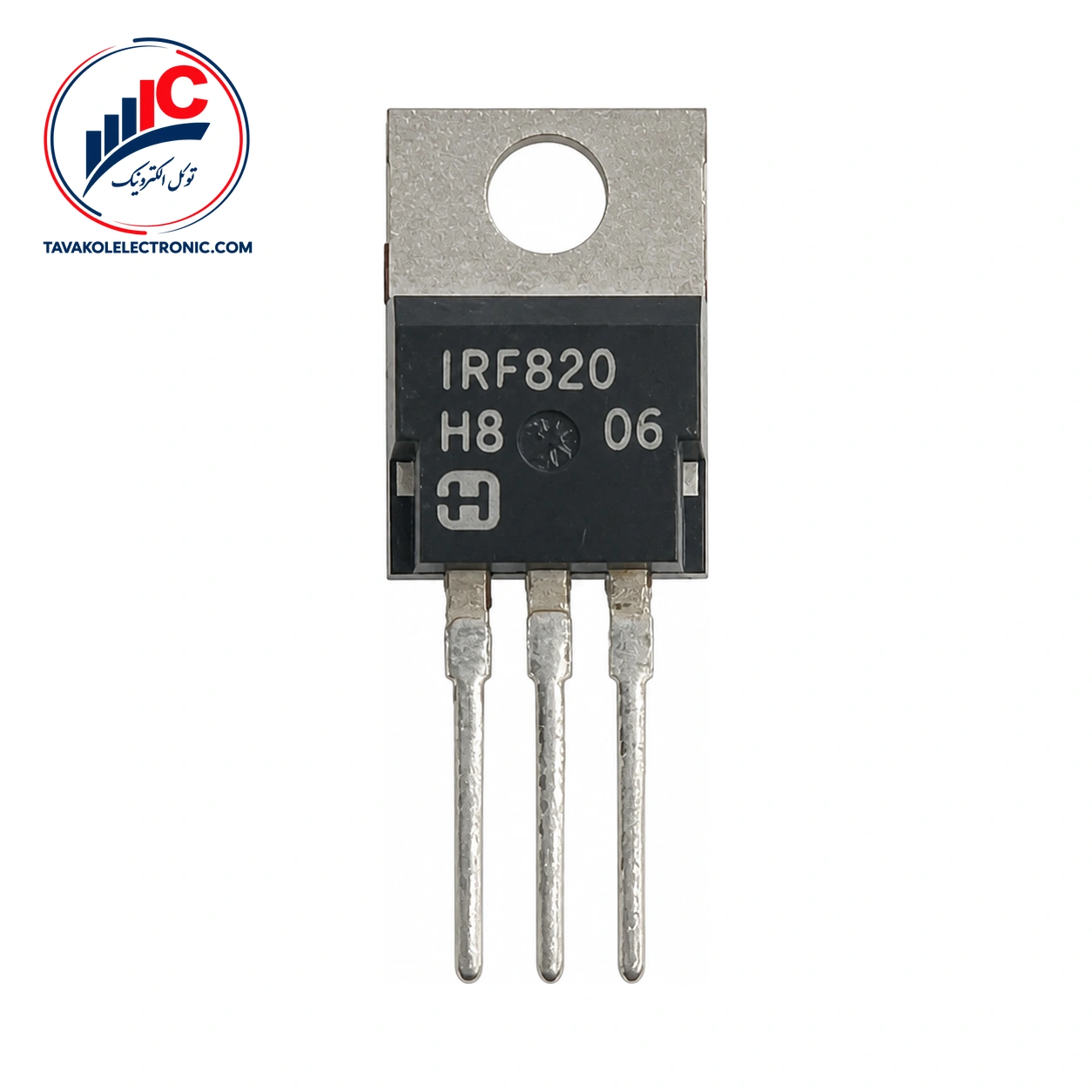

معرفی ماسفت IRF820

ماسفت IRF820 یک HEXFET Power MOSFET از محصولات STMicroelectronics است که در پکیج TO-220AB عرضه می‌شود. این قطعه برای مدارهایی مناسب است که در آن‌ها ولتاژ درین-سورس، مقاومت حالت روشن و مشخصات گیت اهمیت زیادی دارند.

ولتاژ نامی درین-سورس این مدل 500V است. مقدار شکست درین-سورس هم با حداقل 500V و شرایط VGS=0V و ID=250µA درج شده است.

برای انتخاب قطعه هم‌رده، توجه به پکیج، محدوده ولتاژ و شرایط اندازه‌گیری مهم است. مقایسه با انواع ماسفت موجود در فروشگاه می‌تواند به انتخاب مدل مناسب‌تر کمک کند.


مشخصات فنی IRF820

مقاومت استاتیک درین-سورس در حالت روشن برای این ماسفت حداکثر 3.0Ω است؛ این مقدار در VGS=10V و ID=1.5A مشخص شده و نباید بدون درنظرگرفتن شرایط آزمون، به همه حالت‌های کاری تعمیم داده شود. ولتاژ آستانه گیت نیز در بازه 2.0 تا 4.0V قرار دارد، اما این پارامتر به‌تنهایی به معنی روشن‌شدن کامل ماسفت در هر مدار درایو نیست.

بار کل گیت حداکثر 24nC با شرط ID=2.1A است. زمان‌های سوئیچینگ تیپیک شامل تأخیر روشن‌شدن 8.0ns، زمان خیز 8.6ns، تأخیر خاموش‌شدن 33ns و زمان افت 16ns هستند؛ این اعداد با VDD=250V، ID=2.1A، RG=18Ω و RD=100Ω اندازه‌گیری شده‌اند.

پارامتر مقدار شرایط یا توضیح
ولتاژ نامی درین-سورس 500V مقدار نامی
مقاومت روشن استاتیک حداکثر 3.0Ω VGS=10V، ID=1.5A
ولتاژ آستانه گیت 2.0 تا 4.0V VDS=VGS، ID=250µA
بار کل گیت حداکثر 24nC ID=2.1A
پکیج TO-220AB نصب قطعه

نکات انتخاب IRF820 برای مدار

جریان پیوسته 2.5A با شرط TC=25°C و VGS=10V، یک حد مجاز اعلام‌شده است و نباید به‌عنوان جریان کاری تضمین‌شده در هر شرایطی در نظر گرفته شود. در دمای بدنه 100°C، این حد مجاز به 1.6A می‌رسد. همچنین توان تلفاتی حداکثر 50W با TC=25°C اعلام شده است. در طراحی نهایی، گرما، درایو گیت و شرایط واقعی مدار را جداگانه بررسی کنید.

ولتاژ گیت-سورس نیز در محدوده حداکثر ±20V قرار دارد. محدوده دمای پیوند و ذخیره‌سازی از −55°C تا +150°C است. دیود سورس-درین، زمان بازیابی معکوس تیپیک 260ns و حداکثر 520ns دارد؛ شرط این مشخصه TJ=25°C و IF=2.1A است.


قیمت و خرید IRF820

برای خرید این ماسفت از توکل الکترونیک، استعلام قیمت و موجودی روز بگیرید. این قطعه به‌صورت تکی و تعدادی عرضه می‌شود و برای خرید عمده یا تأمین شرکتی هم می‌توانید درخواست خود را ثبت کنید. امکان دریافت پیش‌فاکتور، ارسال به سراسر کشور و بررسی پارت‌نامبر قبل از سفارش وجود دارد.


سؤالات متداول درباره IRF820

پکیج IRF820 چیست؟

این ماسفت در پکیج TO-220AB عرضه می‌شود. هنگام طراحی برد یا جایگزینی قطعه، تطبیق دقیق پکیج و پارت‌نامبر مهم است.

مقاومت روشن IRF820 چقدر است؟

مقاومت استاتیک درین-سورس در حالت روشن حداکثر 3.0Ω است و این مقدار با VGS=10V و ID=1.5A تعریف شده است.

آیا جریان 2.5A مشخصه کاری قطعه است؟

این مقدار به‌عنوان حد مجاز جریان پیوسته با TC=25°C و VGS=10V اعلام شده است؛ بنابراین برای تعیین جریان کاری واقعی مدار، شرایط حرارتی و طراحی سیستم هم باید بررسی شود.


جمع‌بندی و ثبت سفارش IRF820

IRF820 یک ماسفت قدرت با ولتاژ نامی 500V، مقاومت روشن حداکثر 3.0Ω، بار گیت حداکثر 24nC و پکیج TO-220AB است. برای دریافت قیمت، موجودی و پیش‌فاکتور، با توکل الکترونیک تماس بگیرید و پارت‌نامبر موردنیاز را دقیق اعلام کنید.

توضیحات تکمیلی

Part Number

IRF820

پکیج

TO-220AB

مشخصات فنی

VDS: 500 V, ID: 2.5 A
