در مهندسی مدرن اتوماسیون و درایوهای فرکانسی، مجتمعسازی قطعات قدرت کلید افزایش راندمان و کاهش ابعاد دستگاه است. ماژول آیجیبیتی BSM50GP60 ساخت شرکت معتبر یوپک (Infineon) آلمان، یک ماژول تخصصی و فوقالعاده کاربردی از سری PIM (Power Integrated Module) در کلاس ولتاژ 600V و جریان نامی 50A است.
معماری داخلی این نیمههادی بر پایه توپولوژی پیشرفته 7 تایی (7-pack) بنا شده است. این پکیج منحصربهفرد شامل سه بخش اصلی قدرت است: یک پل دیودی یکسوکننده سه فاز در ورودی، یک سوئیچ ترمز دینامیکی یا چاپر (Brake Chopper) و یک پل اینورتر سه فاز کامل (SIXPACK) خروجی؛ علاوه بر این، یک سنسور حرارتی داخلی (NTC) جهت مانیتورینگ دائم دمای سیلیکون درون پکیج فشرده تجمیع شده است. برای صنایع تولیدی و تعمیرکاران مجرب درایوهای اتوماسیون صنعتی، خرید BSM50GP60 به معنای کاهش قطعات روی بورد و دستیابی به بالاترین سطح پایداری الکتریکی است.
بر اساس اطلاعات رسمی مستند در کاتالوگ مرجع، مشخصات حدودی الکتریکی بخشهای سهگانه این ماژول در جدول زیر دستهبندی شده است:
| بخشهای اصلی مدار و پارامترها | مقادیر مستند کاتالوگ | شرایط سنجش آزمایشگاهی |
| کد فنی دقیق کالا | BSM50GP60 | مستند به دیتای رسمی اینفینئون |
| ولتاژ سدکننده اینورتر | 600V | حداکثر ولتاژ کلکتور – امیتر |
| جریان مداوم کلکتور اینورتر | 50A | جریان DC در دمای کفی 80 درجه سانتیگراد |
| جریان نامی پالس اینورتر | 100A | جریان نامی پالس در زمان 1 میلیثانیه |
| توان کل تلفاتی هر ترانزیستور | 250W | دمای کفی ترانزیستور در 25 درجه سانتیگراد |
| ولتاژ اشباع کلکتور – امیتر (معمولی) | 1.95V | جریان 50A در دمای کاری 25 درجه سانتیگراد |
| ولتاژ اشباع کلکتور – امیتر (حداکثر) | 2.55V | جریان 50A در دمای کاری 25 درجه سانتیگراد |
| ولتاژ اشباع کلکتور – امیتر کاری | 2.2V | جریان 50A در بالاترین دمای کاری 125 درجه |
| ولتاژ معکوس دیود یکسوکننده | 1600V | حداکثر ولتاژ پل دیود ورودی |
| جریان مداوم پل دیود | 50A | جریان خروجی یکسوکننده در دمای 80 درجه |
| ولتاژ سوییچ ترمز (Chopper) | 600V | حداکثر ولتاژ کلکتور – امیتر بخش چاپر |
| جریان سوییچ ترمز (Chopper) | 25A | جریان مداوم بخش چاپر ترمز در دمای 80 درجه |
| ولتاژ تست ایزولاسیون پکیج | 2.5kV | تست متناوب به مدت 1 دقیقه در فرکانس 50Hz |
| مشخصات مکانیکی و حرارتی | مقادیر مستند کاتالوگ | توضیحات فنی کاتالوگ |
| مقاومت حرارتی ترانزیستور به بدنه | 0.5 K/W | میزان انتقال حرارت اتصال نیمههادی به کفی ماژول |
| دمای کاری مجاز سوئیچینگ | -40 تا 125 درجه | محدوده دمای عملکرد استاندارد و ایمن قطعه |
| گشتاور پیچهای اتصال بدنه | 3 Nm | میزان فشار مکانیکی استاندارد برای نصب روی هیتسینک |
| وزن تقریبی ماژول | 180g | وزن خالص پکیج مکانیکی قطعه |
ادغام کامل ساختارهای الکترونیک قدرت در مدل BSM50GP60 آن را به استاندارد اول برای دستگاههای صنعتی زیر تبدیل کرده است:
اینورترهای کامپکت فرکانسی (VFD): استفاده به عنوان بلوک قدرت کامل در درایورهای موتور سه فاز کنترل دور توان متوسط کلاس ولتاژ پایین (تغذیه تکفاز به سهفاز یا سهفاز 200V).
سروو درایوهای پیشرفته ماشینآلات: تامین توان بازوهای کنترل موقعیت بسته با بهرهگیری از واحد چاپر ترمز داخلی 25A.
صنایع تهویه مطبوع (HVAC): سیستمهای کنترل دور کمپرسورهای فرکانسی چیلرها و پمپهای هوشمند آبرسانی.
منابع تغذیه و یوپیاسهای صنعتی: ساخت بردهای تبدیل انرژی با نیاز به فضا و وزن محدود.
۱. توپولوژی یکپارچه PIM: قرارگیری پل دیود ورودی، اینورتر ششتایی خروجی، چاپر ترمز و سنسور دمای NTC در یک بدنه، نیاز به قطعات مجزا و اتصالات شلوغ شمش را کلاً حذف میکند.
۲. ترمستور حرارتی هوشمند داخلی: برخورداری از مقاومت حرارتی داخلی نامی 5 کیلو اهم، مانیتورینگ آنلاین دمای داخلی تراشه را تسهیل کرده و سیستم کنترل را در برابر اضافه بار حرارتی بیمه میکند.
۳. کاهش چشمگیر ابعاد بورد: پکیج فشرده زمان طراحی PCB و اتصالات باسبار را به طور چشمگیری کاهش داده و فضای کلی دستگاه را کوچکتر میکند.
با توجه به داکیومنت رسمی، ولتاژ اشباع کلکتور – امیتر قطعه BSM50GP60 در جریان نامی 50A و دمای اتاق 1.95V ثبت شده است که با گرم شدن تراشه سیلیکونی و رسیدن به دمای کاری 125 درجه سانتیگراد، به 2.2V افزایش مییابد. این رفتار نشاندهنده ضریب دمایی مثبت ماژول در لایههای فوقانی بار است که مزیتی عالی برای تقسیم بار در اینورتر محسوب میشود، چرا که از فرار حرارتی در یک سوییچ خاص جلوگیری کرده و پایداری عملکردی سیستم را به طور مداوم حفظ میکند.
💡 نکات کلیدی نصب و راهاندازی BSM50GP60:
دقت در نصب و گشتاور پیچها: با توجه به ساختار ظریف بیسپلیت، استفاده از خمیر سیلیکون مرغوب و یکنواخت (با ضخامت میکرونی استاندارد) الزامی است. پیچهای اتصال به هیتسینک حتماً باید به طور همزمان و ضربدری با گشتاور نامی 3 Nm سفت شوند تا بیسپلیت فلزی دچار تاببرداشتگی میکرو نشود.
برنامهنویسی بخش ترمز: بخش چاپر ترمز جریانی برابر با 25A دارد و مشخصات سوئیچینگ آن با شش سوییچ اصلی متفاوت است. هنگام طراحی درایور گیت، به جریانهای تحریک گیت و زمانهای تاخیر آن دقت کنید.
حفاظت الکتریسیته ساکن (ESD): پایههای فرمان گیت این ماژول به شدت در برابر شوکهای الکتریسیته ساکن حساس هستند. تا زمان قرارگیری قطعی قطعه روی بورد چاپی و اتمام لحیمکاری، شورتکپهای محافظ پایههای ماژول BSM50GP60 را به هیچ عنوان باز نکنید.
از آنجا که ماژولهای تمام یکپارچه یا PIM وظیفه یکسوسازی و اینورت همزمان را برعهده دارند، اصالت سیلیکون و کیفیت ساخت بدنه آنها تضمینکننده ایمنی کل خط تولید است. استفاده از قطعات تقلبی یا استوکِ فرسوده خسارات جبرانناپذیری به بخشهای پردازش مرکزی (میکروکنترلرها) وارد میسازد. فروشگاه توکل الکترونیک با سالها تجربه در حوزه تامین قطعات الکترونیک قدرت، پارتنامبر اصلی و معتبر BSM50GP60 برند یوپک/اینفینئون آلمان را با تضمین اصالت تراشه به مشتریان ارائه میدهد.
با توجه به نوسانات بازار و تغییرات موجودی انبار، جهت دریافت قیمت روز BSM50GP60 و مشاوره فنی پیش از خرید، با کارشناسان فنی ما در فروشگاه توکل الکترونیک تماس حاصل فرمایید.
برای دسترسی به تجهیزات تعمیراتی، از دستهبندی ابزارآلات و قطعات الکترونیک فروشگاه توکل الکترونیک دیدن فرمایید.
جهت بررسی اسناد فنی و دیتای مادر، میتوانید به سایت رسمی شرکت اینفینئون مراجعه نمایید.

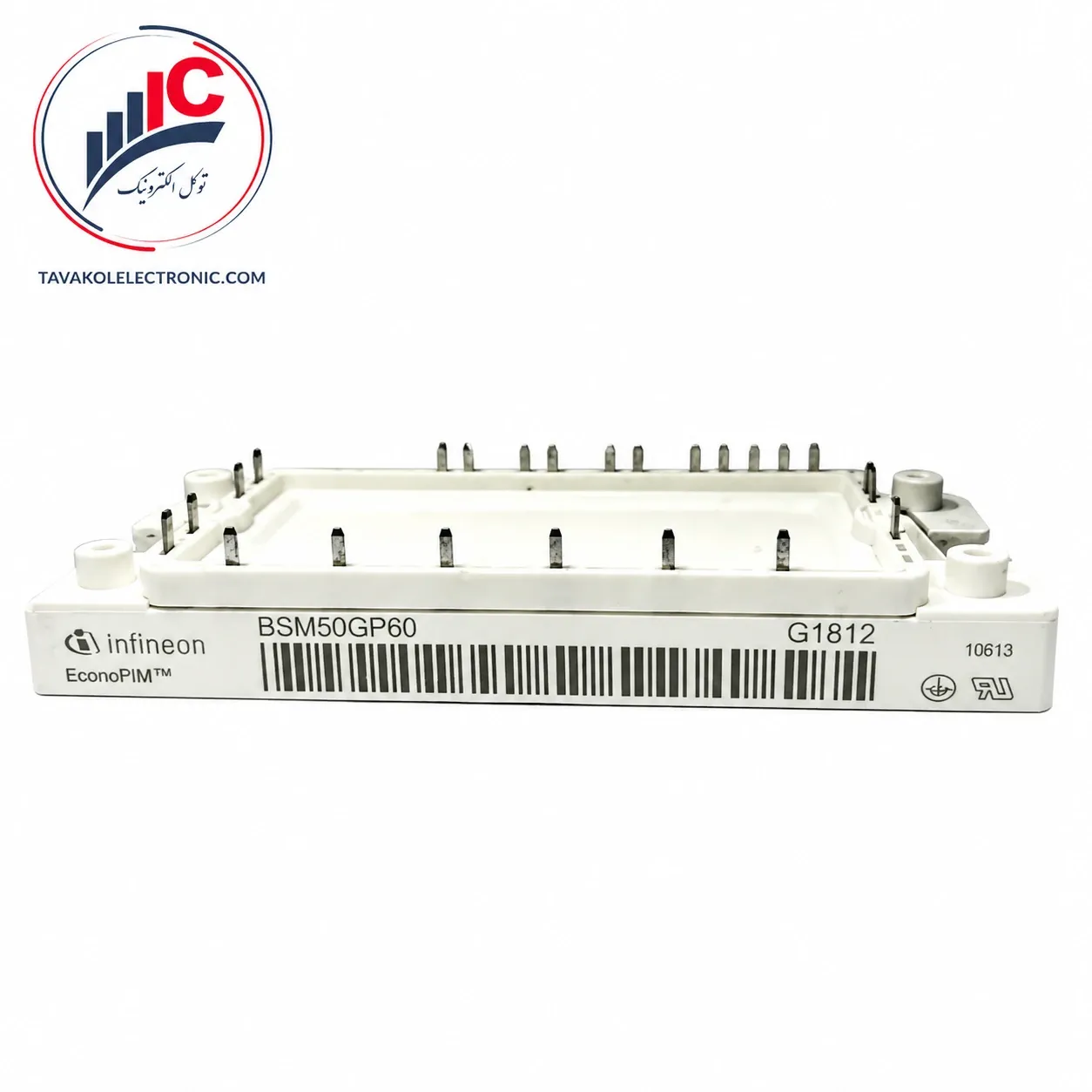

ماژول IGBT مدل BSM50GP60
