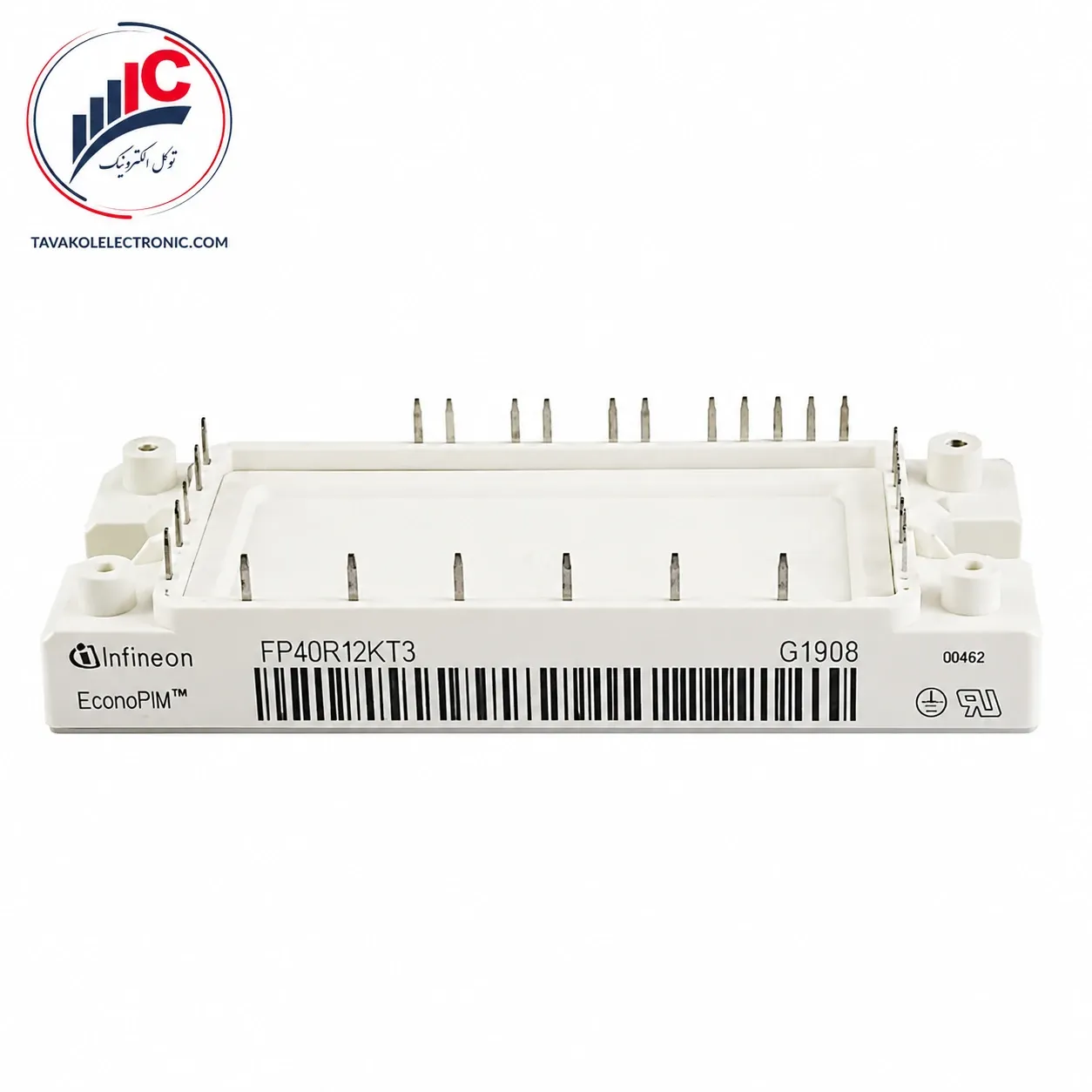

ماژول IGBT مدل FP40R12KT3

توضیحات

معرفی تخصصی قطعه قدرت اینفینئون

در سیستم‌های نوین اتوماسیون و درایوهای صنعتی، انتخاب قطعات نیمه‌هادی با بالاترین استانداردهای مهندسی تضمین‌کننده پایداری و راندمان شبکه است. قطعه FP40R12KT3 یکی از برجسته‌ترین ماژول‌های قدرت ساخت شرکت معتبر اینفینئون (Infineon) محسوب می‌شود. این ماژول بر پایه تکنولوژی پیشرفته Trench/Fieldstop IGBT3 طراحی شده است تا تلفات هدایتی و سوئیچینگ را در مبدل‌های انرژی به حداقل ممکن برساند. طراحی یکپارچه این قطعه در پکیج استاندارد EconoPIM 2 به مهندسان طراح کمک می‌کند تا مدیریت حرارتی و الکتریکی مدار را به شکل چشمگیری ارتقا دهند.

تکنولوژی به کار رفته در معماری داخلی قطعه FP40R12KT3 باعث کاهش محسوس افت ولتاژ در حالت هدایت کامل شده و به دلیل ساختار مهندسی‌شده، امکان تحمل جریان‌های پالسی سنگین را در زمان راه‌اندازی بارهای سلفی فراهم می‌سازد.

جدول مشخصات فنی

بررسی دقیق پارامترهای الکتریکی و مکانیکی پیش از جایگذاری قطعات در مدارات قدرت الزامی است. جدول زیر مقادیر نامی استخراج شده از مستندات رسمی شرکت سازنده را برای این محصول نشان می‌دهد:

کاربردهای صنعتی و موارد استفاده

عملکرد پایدار در شرایط سخت کاری باعث شده تا ماژول FP40R12KT3 در طیف وسیعی از تجهیزات الکترونیک قدرت به عنوان هسته اصلی سوئیچینگ مورد استفاده قرار گیرد. از مهم‌ترین کاربردهای این قطعه می‌توان به پروژه‌های صنعتی زیر اشاره کرد:

• طراحی، ساخت و تعمیر انواع اینورترهای صنعتی و درایوهای کنترل دور موتور در توان‌های متوسط و بالا.

• استفاده در مدارات مبدل و کنترل توان دستگاه‌های جوشکاری اینورتری صنعتی.

• تجهیزات مرتبط با منابع تغذیه بدون وقفه یا یو پی اس (UPS) جهت تضمین انتقال پیوسته توان به سرورها و شبکه‌ها.

• سیستم‌های تهویه مطبوع مرکزی، درایوهای آسانسور و اتوماسیون خطوط تولید کارخانجات.

تضمین اصالت کالا در فروشگاه توکل الکترونیک

استفاده از قطعات نیمه‌هادی فیک و غیر استاندارد یکی از بزرگترین چالش‌ها و خطرات در صنایع الکترونیک قدرت است. قطعات تقلبی نه تنها توانایی تحمل ولتاژ و جریان نامی مندرج در دیتاشیت را ندارند، بلکه تحت فشارهای کاری مداوم دچار شکست حرارتی یا اتصال کوتاه شده و خسارات مالی سنگینی به کل سیستم و دستگاه‌های جانبی وارد می‌کنند. ماژول FP40R12KT3 به عنوان یک سوییچ قدرت حیاتی نیازمند بالاترین سطح کیفی مواد اولیه است.

فروشگاه توکل الکترونیک به عنوان مرجع تخصصی تامین قطعات الکترونیک صنعتی، کیفیت، سلامت فیزیکی و اصالت برند این محصول را به صورت کامل تضمین می‌نماید. شما می‌توانید با اطمینان خاطر از تطابق کامل عملکرد قطعه با استانداردهای کارخانه سازنده، این محصول را برای پروژه‌های حساس و تعمیرات تخصصی خود از فروشگاه توکل الکترونیک تهیه نمایید.

• برای دسترسی به تجهیزات تعمیراتی، از دسته‌بندی ابزارآلات و قطعات الکترونیک فروشگاه توکل الکترونیک دیدن فرمایید.

• جهت بررسی اسناد فنی و دیتای مادر، می‌توانید به سایت رسمی شرکت اینفینئون مراجعه نمایید.

سوالات متداول فنی

۱. حداکثر ولتاژ و جریان مجاز برای این ماژول چقدر ارزیابی شده است؟ طبق مستندات رسمی کارخانه، این قطعه قابلیت تحمل ولتاژ کلکتور-امیتر تا ۱۲۰۰ ولت و جریان مداوم ۴۰ آمپر در دمای ۸۰ درجه سانتی‌گراد را دارا است.

۲. آیا این قطعه به سیستم مانیتورینگ حرارتی داخلی مجهز است؟ بله، ماژول FP40R12KT3 به یک مقاومت حرارتی نوع NTC داخلی مجهز است که مقاومت نامی آن ۵ کیلو اهم در دمای ۲۵ درجه سانتی‌گراد می‌باشد و جهت پایش دقیق دمای هیت‌سینک استفاده می‌شود.

۳. بخش دیود یکسوساز داخلی توانایی عبور چه جریانی را دارد؟ در قسمت یکسوساز (Rectifier) تعبیه شده در این ماژول، حداکثر جریان موثر خروجی در دمای ۸۰ درجه سانتی‌گراد برابر با ۶۰ آمپر و جریان تحمل شوک (Surge) آن ۳۱۵ آمپر ثبت شده است.

۴. مقاومت ایزولاسیون این قطعه برای رعایت ایمنی مدار چقدر است؟ آزمون ایزولاسیون پایه‌های این ماژول نسبت به صفحه پایه، با ولتاژ ۲.۵ کیلوولت به صورت RMS در فرکانس ۵۰ هرتز به مدت یک دقیقه با موفقیت تایید شده است.

۵. توانایی جریان‌دهی بخش ترمز در ماژول FP40R12KT3 چگونه است؟ در قسمت چاپر ترمز (Brake-Chopper) این قطعه، جریان مداوم کلکتور ۱۵ آمپر در دمای ۸۰ درجه و پیک جریان دوره‌ای آن حداکثر ۳۰ آمپر طراحی شده است.
