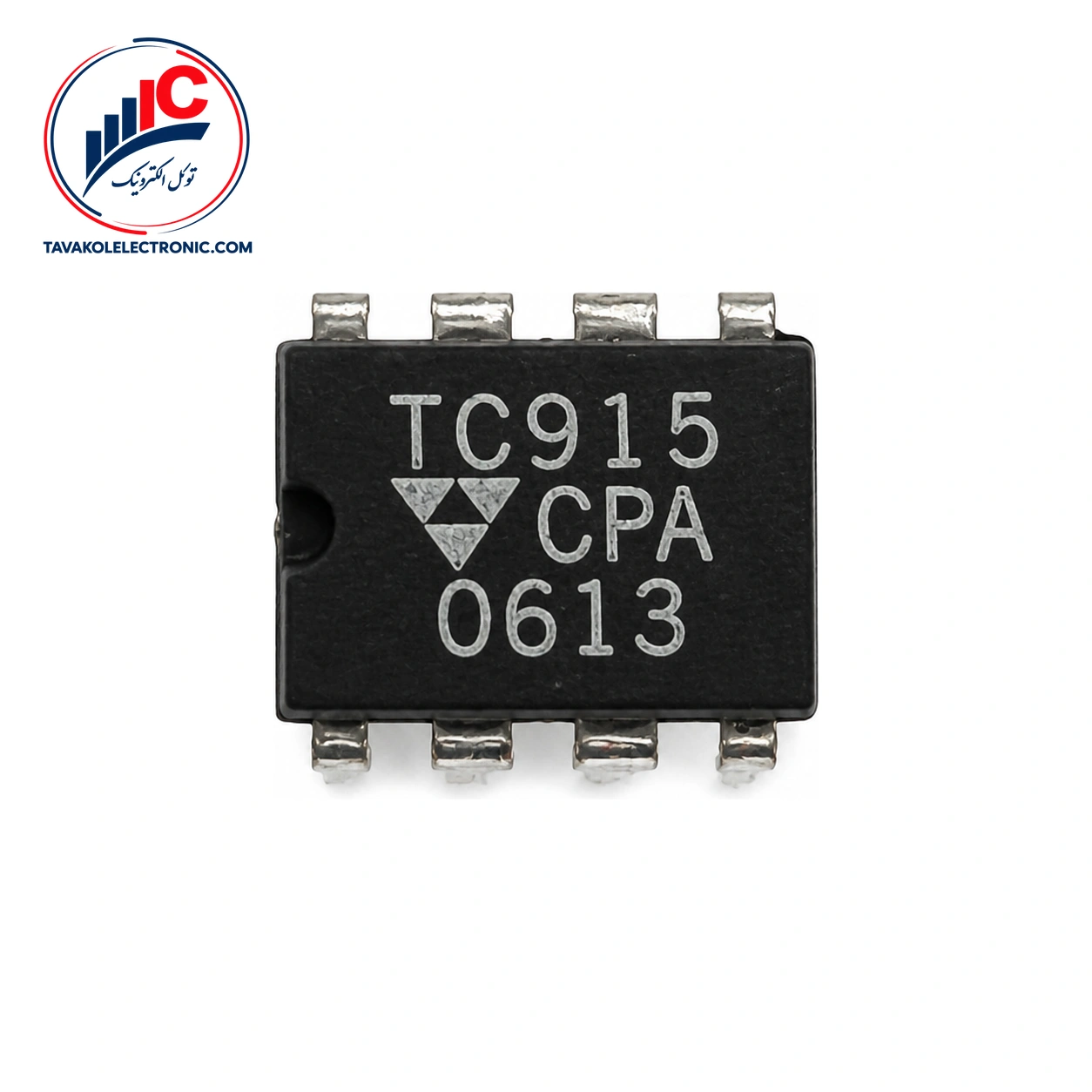

آی سی TC915CPA

معرفی TC915CPA

TC915CPA یک آپ‌امپ عملیاتی ولتاژبالا، خودصفرشونده و مبتنی بر فناوری CMOS چاپر است. این قطعه برای مدارهایی مناسب است که آفست ورودی، جریان بایاس و رفتار سیگنال‌های کم‌فرکانس در آن‌ها اهمیت دارد. محصول با نام سازنده Teledyne Technologies Incorporated عرضه می‌شود.

این مدل در پکیج 8-Pin Plastic DIP ارائه می‌شود. بازه دمای کاری آن 0 تا +70°C است.

ویژگی‌های فنی TC915CPA

حداکثر ولتاژ آفست ورودی این آپ‌امپ 10 µV است. ضریب دمایی آفست نیز حداکثر 0.1 µV/°C در بازه 0°C تا +70°C اعلام شده است. جریان بایاس ورودی حداکثر 100 pA در دمای +25°C است.

نویز ولتاژ ورودی به‌صورت معمول 0.2 µVp-p در بازه 0.1 تا 1 Hz و با RS ≤ 100 Ω مشخص شده است. نسبت حذف حالت مشترک حداقل 120 dB و مقدار معمول آن 140 dB است؛ این مقدار با شرط VS− ≤ VCM ≤ VS+−2 در نظر گرفته می‌شود. بهره ولتاژ حلقه‌باز نیز با RL = 10 kΩ و VO = ±10 V، حداقل 120 dB و معمولاً 140 dB است.

بررسی تغذیه و پارامترهای عملکردی

محدوده تغذیه دوگانه این قطعه از ±3.5 تا ±16 V است و تغذیه تک‌منبع در بازه +7 تا +32 V پشتیبانی می‌شود. جریان مصرفی ساکن در شرایط VS = ±15 V، مقدار معمول 1 mA و حداکثر 1.5 mA دارد.

پهنای باند حلقه‌بسته در بهره واحد، معمولاً 0.5 MHz است. نرخ تغییر خروجی نیز با RL = 10 kΩ و CL = 50 pF، مقدار معمول 0.5 V/µs دارد.

نوسان‌ساز داخلی فرکانس اسمی 1000 Hz دارد و این مشخصه برای عملکرد در پکیج‌های DIP هشت‌پایه و چهارده‌پایه ذکر شده است.

راهنمای تطبیق پیش از سفارش

در انتخاب نهایی، نوع آپ‌امپ، پکیج 8-Pin Plastic DIP، بازه تغذیه و دمای کاری را با طراحی خود مقایسه کنید. سپس آفست ورودی، جریان بایاس، نویز، پهنای باند و نرخ تغییر خروجی را با نیاز مدار بسنجید.

قیمت و خرید از توکل الکترونیک

برای خرید TC915CPA، استعلام قیمت و موجودی روز، ثبت سفارش یا دریافت پیش‌فاکتور با توکل الکترونیک در ارتباط باشید. ضمانت اصالت کالا مطابق شرایط فروشگاه ارائه می‌شود.

توکل الکترونیک امکان بررسی پارت‌نامبر قبل از سفارش را فراهم می‌کند. برای خرید آی سی، تعداد موردنیاز، نوع پکیج و شرایط تغذیه مدار خود را اعلام کنید تا استعلام دقیق‌تری انجام شود. مراجعه حضوری به بازار جمهوری تهران نیز امکان‌پذیر است.

جمع‌بندی و سفارش TC915CPA

TC915CPA یک آپ‌امپ عملیاتی CMOS چاپر، خودصفرشونده و ولتاژبالا است که در پکیج 8-Pin Plastic DIP عرضه می‌شود. آفست ورودی پایین، جریان بایاس حداکثر 100 pA، امکان تغذیه دوگانه یا تک‌منبع و بازه دمایی 0 تا +70°C از معیارهای اصلی انتخاب آن هستند.

سؤالات متداول درباره TC915CPA

TC915CPA چه نوع قطعه‌ای است؟

این قطعه یک آپ‌امپ عملیاتی ولتاژبالا، خودصفرشونده و CMOS چاپر است.

پکیج TC915CPA چیست؟

این مدل در پکیج 8-Pin Plastic DIP عرضه می‌شود.
