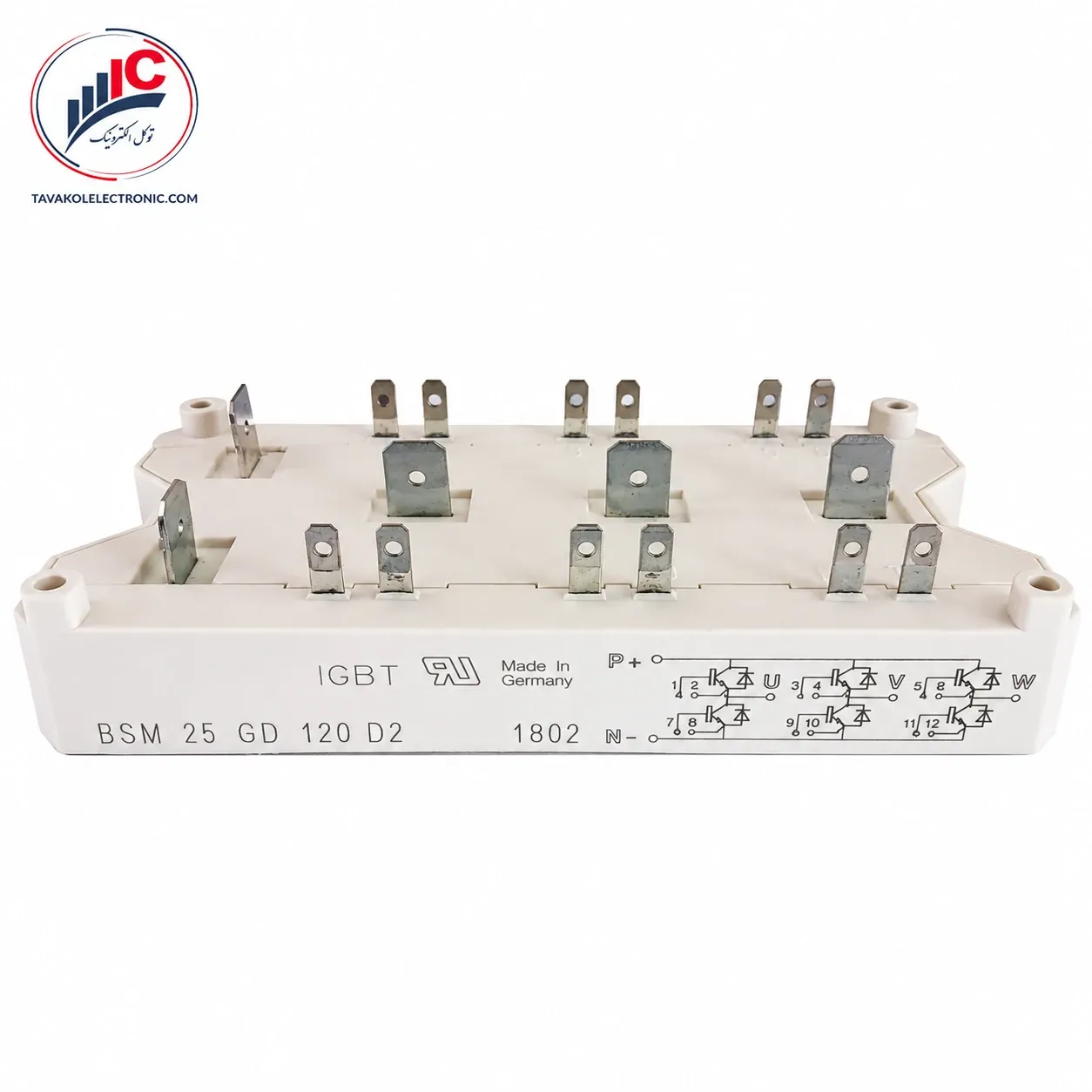

ماژول BSM25GD120D2 یک المان نیمههادی صنعتی فوقالعاده محبوب و باسابقه است که توسط کمپانی بزرگ اینفینئون (زیمنس) آلمان طراحی و روانه بازار شده است. این قطعه با دارا بودن آرایش مدار داخلی پل کامل سه فاز (شش تایی) در کلاس ولتاژی ۱۲۰۰ ولت و جریان نامی ۲۵ آمپر کار میکند. پکیج اختصاصی این مدل از سری سیکسپک ۱ است که به دلیل داشتن بیسپلیت فلزی عایق و چیدمان بهینه پینهای فرمان، حجم بردهای کنترل دور موتور را به شدت کاهش میدهد. فروشگاه توکل الکترونیک پارتنامبر اورجینال این قطعه آلمانی را با تضمین قطعی اصالت سیلیکون برای صنایع کشور تامین میکند.
| پارامترهای الکتریکی و ساختاری | دادههای رسمی کاتالوگ شرکت اینفینئون |
| پارت نامبر دقیق کالا | BSM25GD120D2 |
| شرکت سازنده و کشور مبدأ | اینفینئون (Infineon) / زیمنس آلمان |
| آرایش مدار قدرت داخلی | پل کامل سه فاز (شش تایی / Six-Pack) |
| نوع پکیج بدنه قطعه | سیکسپک عایق با بیسپلیت فلزی (SIXPACK 1) |
| سقف تحمل ولتاژ معکوس | ۱۲۰۰ ولت واقعی |
| جریان نامی ترانزیستور | ۲۵ آمپر مداوم (در دمای ۸۰ درجه) / ۳۵ آمپر (در دمای ۲۵ درجه) |
| حداکثر جریان پیک لحظهای | ۵۰ آمپر واقعی (تحت شوکهای ناگهانی بار) |
| ولتاژ اشباع کلکتور امیتر | حدود ۲.۷ ولت (بازدهی بالا در کلیدزنی) |
| دیودهای هرزگرد داخلی | مجهز به دیودهای فوقسریع مستقل با بازگشت نرم |
ابعاد استاندارد و ساختار مجتمع شش تایی، خرید BSM25GD120D2 را در بردهای کنترل توان زیر بسیار رایج کرده است:
درایوها و اینورترهای کنترل دور: به عنوان سوئیچ اصلی خروجی در درایوهای سه فاز صنعتی (تا توان تقریبی ۲.۲ تا ۳ کیلووات).
بردهای اتوماسیون و ماشینآلات کارگاهی: استفاده در سیستمهای سیانسی (CNC)، پمپهای هیدرولیک و کانوایرهای توزیع کالا.
دستگاههای جوشکاری اینورتر: بخش سوییچینگ منابع تغذیه ولتاژ بالا و بردهای رکتیفایر دستگاههای جوش متوسط.
سیستمهای تهویه مطبوع پیشرفته: بردهای کنترل اینورتر کمپرسورها و چیلرهای صنعتی سه فاز.
پکیج مجتمع شش تایی: تجمیع هر ۶ سوئیچ پل سه فاز خروجی در یک قاب واحد، نیاز به استفاده از ماژولهای مجزا را کاملاً از بین برده و سیمکشی بورد را خلوت میکند.
تکنولوژی بازگشت نرم دیودها: دیودهای هرزگرد داخلی به سرعت نوسانات ضربهای لحظه قطع ترانزیستور را مهار کرده و پایداری فوقالعادهای به برد فرمان میدهند.
ایزولاسیون ولتاژ بالا: بستر سرامیکی داخلی ماژول توانایی تحمل ولتاژ عایقی تا ۲۵۰۰ ولت را نسبت به کفی فلزی دارد که ایمنی کارکرد برد را تضمین میکند.
چیپ سیلیکونی به کار رفته در سری BSM25GD120D2 بر پایه فناوری ترانزیستورهای مهارشده با رفتار سوئیچینگ نرم طراحی شده است. طراحی گیتهای این ماژول شش تایی به گونهای است که با کمترین جریان خروجی از آیسیهای درایور فرمان فعال شده و پایداری فرکانسی بالایی را بدون ایجاد تداخل الکترومغناطیسی (EMI) ارائه میدهد. کفی مسی ضخیم قطعه نیز انتقال حرارت را به بهینهترین شکل ممکن انجام میدهد.
💡 توصیه فنی توکل الکترونیک: ماژول شش تایی BSM25GD120D2 به دلیل راهاندازی فازهای خروجی، حرارت قابل توجهی تولید میکند. نصب قطعه بدون هیتسینک آلومینیومی مناسب و اعمال یک لایه یکنواخت و بسیار نازک از خمیر سیلیکون مرغوب در زیر کفی مس قطعه کاملاً حیاتی است. همچنین در زمان لحیمکاری پینهای فرمان روی برد، حتماً از هویههای آنتیاستاتیک استفاده کنید تا الکتریسیته ساکن به گیتهای ظریف تراشه آسیب نرساند.
فروشگاه توکل الکترونیک به عنوان مرجع تخصصی تامین نیمههادیهای قدرت در بازار تهران، ماژول اورجینال شش تایی BSM25GD120D2 برند اصیل اینفینئون آلمان را با تضمین قطعی اصالت سیلیکون، قیمت بیواسطه و ارسال سریع عرضه مینماید. با توجه به نوسانات بازار و مصرف بالای این قطعه در بخش تعمیرات درایو، جهت استعلام قیمت روز و موجودی تعداد با کارشناسان ما در مغازه تماس حاصل فرمایید.
برای دسترسی به تجهیزات تعمیراتی، از دستهبندی ابزارآلات و قطعات الکترونیک فروشگاه توکل الکترونیک دیدن فرمایید.
جهت بررسی اسناد فنی و دیتای مادر، میتوانید به سایت رسمی شرکت اینفینئون مراجعه نمایید.
| Part Number | BSM25GD120D2 |
|---|---|
| برند | Infineon |
| مشخصات فنی | 25A-1200V |
