بررسی ساختار فنی و ویژگی‌های ماژول MDD172-16N1B

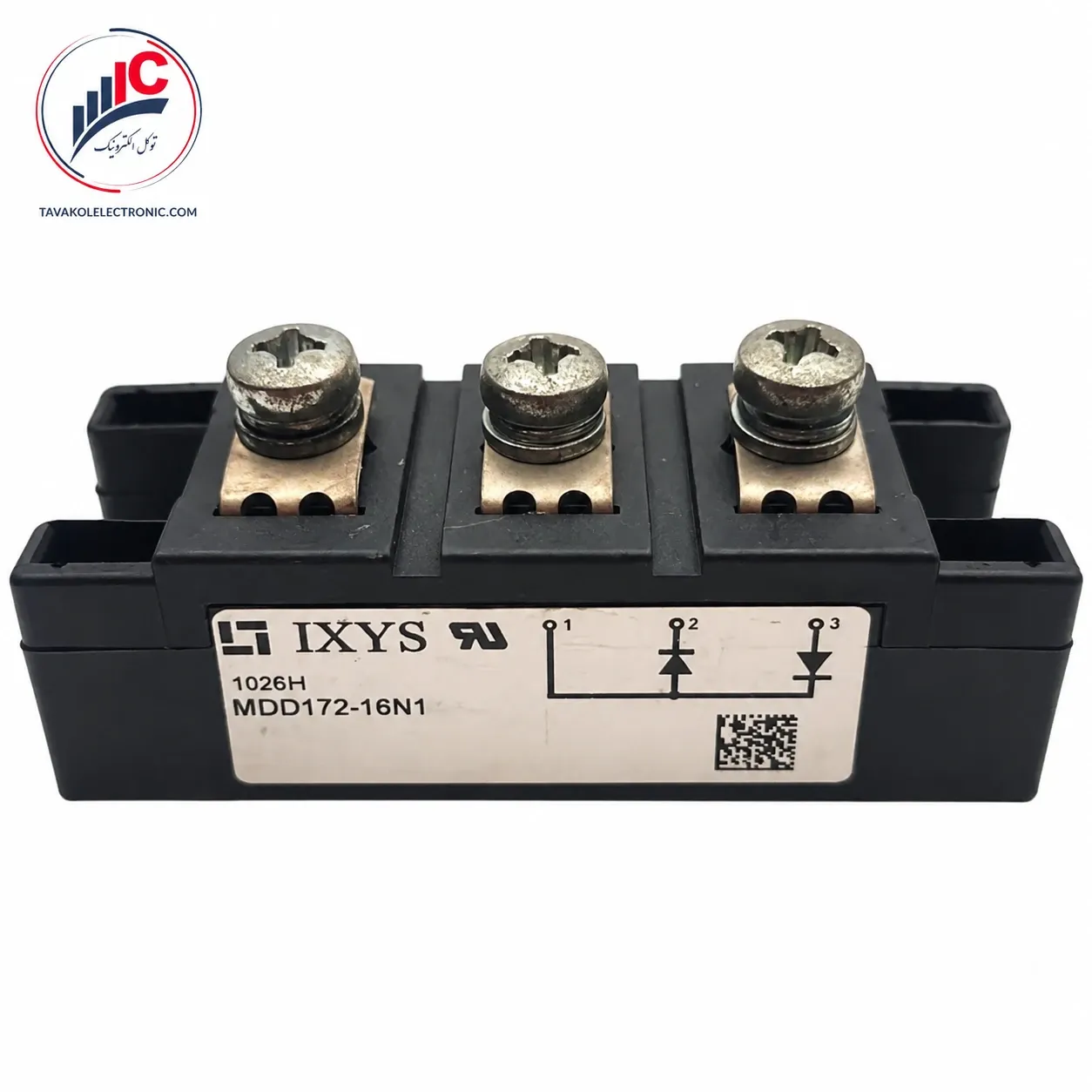

در شبکه‌های توزیع جریان مستقیم و سیستم‌های یکسوساز توان بالا، استفاده از دیودهای قدرتی که توانایی تحمل جریان‌های هجومی شدید را در لحظه راه‌اندازی داشته باشند، یک اصل حیاتی در طراحی است. ماژول MDD172-16N1B (که در بازار با کد پایه MDD172-16N1 نیز شناخته می‌شود) یک بلوک دیود دوبل (Dual Diode) فوق‌العاده باکیفیت و صنعتی از تولیدات کمپانی معتبر آی ایکس وای اس (IXYS) است. این پارت‌نامبر استراتژیک، شامل دو عدد دیود قدرت پرسرعت است که به صورت سری در یک پکیج واحد قرار گرفته‌اند تا به عنوان بازوی اصلی رکتیفایر در تبدیل جریان متناوب (AC) به مستقیم (DC) ایفای نقش کنند.

بهره‌گیری از فناوری اتصال مستقیم مسی روی بستر سرامیکی در این قطعه، مقاومت حرارتی را به حداقل رسانده و دفع گرما را تسریع می‌کند. برای مهندسانی که در زمینه تعمیر اینورتر صنعتی و رکتیفایرهای پست‌های برق فعالیت دارند، خرید ماژول MDD172-16N1B به دلیل قابلیت تحمل جریان هجومی خیره‌کننده، یک انتخاب مهندسی‌شده و کاملاً مطمئن به شمار می‌رود که طول عمر دستگاه را به شدت افزایش می‌دهد.

📊 مشخصات فنی و پارامترهای مرجع MDD172-16N1B

جهت کپی کردن آسان در سایت و جلوگیری از به‌هم‌ریختگی چیدمان متنی در مرورگرها، تمامی مقادیر الکتریکی استخراج‌شده از دیتاشیت رسمی کارخانه IXYS به صورت کاملاً متنی و فارسی تنظیم شده‌اند. جدول زیر پارامترهای نامی این ماژول را نشان می‌دهد:

⚡ کاربردهای استراتژیک در صنایع اتوماسیون

تحمل ولتاژ معکوس ۱۶۰۰ ولت در کنار جریان متوسط ۱۹۰ آمپر، قطعه MDD172-16N1B را به مهره‌ای کلیدی در مدارهای قدرت مبدل کرده است. عمده موارد مصرف این نیمه‌هادی شامل گزینه‌های زیر است:

• رکتیفایر ورودی اینورترها: تشکیل پل دیودی سه‌فاز در ورودی درایوهای کنترل دور موتور جهت شارژ خازن‌های دی‌سی‌باس.

• منابع تغذیه توان بالا: یکسوسازی جریان در رکتیفایرهای جوشکاری و سیستم‌های تامین توان مستقیم در کارخانجات.

• درایوهای موتور دی‌سی (DC Drives): استفاده به عنوان دیود هرزگرد (Free-wheeling diode) یا یکسوساز در سیستم‌های کششی.

• تجهیزات شارژر صنعتی: پل‌های یکسوساز در شارژرهای بزرگ پست‌های فشار قوی و پکیج‌های باتری یو‌پی‌اس (UPS).

🛡️ بررسی قیمت MDD172-16N1B و تضمین اصالت کالا

دیودهای رکتیفایر در خط مقدم مدار قرار دارند و اولین قطعاتی هستند که با نوسانات وحشتناک شبکه برق مواجه می‌شوند. ورود نمونه‌های فیک، بازسازی‌شده و تغییر لیبل‌داده‌شده از این ماژول دیود ۱۹۰ آمپر به بازار، خطرات مرگباری برای خطوط تولید ایجاد کرده است. استفاده از قطعه تقلبی به جای ماژول اصلی، توانایی تحمل جریان‌های هجومی ۶۴۰۰ آمپری را نداشته و در همان ثانیه‌های اول استارت متلاشی می‌شود. این انفجار، ولتاژ متناوب را وارد شبکه دی‌سی کرده و تمام بردهای پردازشی را می‌سوزاند. بنابراین، اطمینان از اصالت کالا همواره بر فاکتور قیمت MDD172-16N1B ارجحیت مطلق دارد.

فروشگاه “توکل الکترونیک” اصالت فیزیکی، لیبل اورجینال کارخانه IXYS و سلامت عایق مسی این قطعه را ۱۰۰٪ تضمین می‌کند. شما می‌توانید جهت خرید ماژول دیود MDD172-16N1B با اطمینان کامل از کارکرد فابریک قطعه، از طریق همین صفحه اقدام فرمایید.

• برای دسترسی به قطعات مکمل، از دسته‌بندی ابزارآلات و قطعات الکترونیک فروشگاه توکل الکترونیک دیدن فرمایید.

• جهت مطالعه کاتالوگ‌های جامع‌تر، می‌توانید به سایت رسمی شرکت IXYS مراجعه نمایید.

💬 اتاق پاسخ به سوالات فنی مهندسان

۱. تفاوت پارت‌نامبر MDD172-16N1 با MDD172-16N1B در چیست؟

از نظر الکتریکی، تحمل ولتاژ و جریان هیچ تفاوتی با یکدیگر ندارند. پسوند B در شرکت IXYS صرفاً نشان‌دهنده استفاده از پکیج‌های استاندارد با طراحی ترمینال‌های مشخص است؛ بنابراین هر دو مدل جایگزین صد درصدی یکدیگر در بردهای صنعتی هستند.

۲. چرا تحمل جریان هجومی (IFSM) در این دیود تا ۶۴۰۰ آمپر بالا برده شده است؟

در لحظه روشن شدن دستگاه‌هایی مثل اینورترها، خازن‌های مدار کاملاً خالی هستند و در کسری از ثانیه جریانی شبیه به اتصال کوتاه از دیودها کشیده می‌شود. عدد ۶۴۰۰ آمپر نشان می‌دهد که این قطعه در برابر این شوک‌های اولیه کاملاً مقاوم است و ذوب نمی‌شود.

۳. آیا صفحه پایه فلزی زیر این ماژول ولتاژ دارد؟

خیر، یکی از ویژگی‌های برجسته محصولات IXYS، ایزولاسیون کامل بستر داخلی تا ولتاژ ۳۰۰۰ ولت است. در نتیجه صفحه پایه هیچ‌گونه ارتباط الکتریکی با مدار نداشته و می‌توانید آن را مستقیماً با خمیر سیلیکون روی هیت‌سینک نصب کنید.
