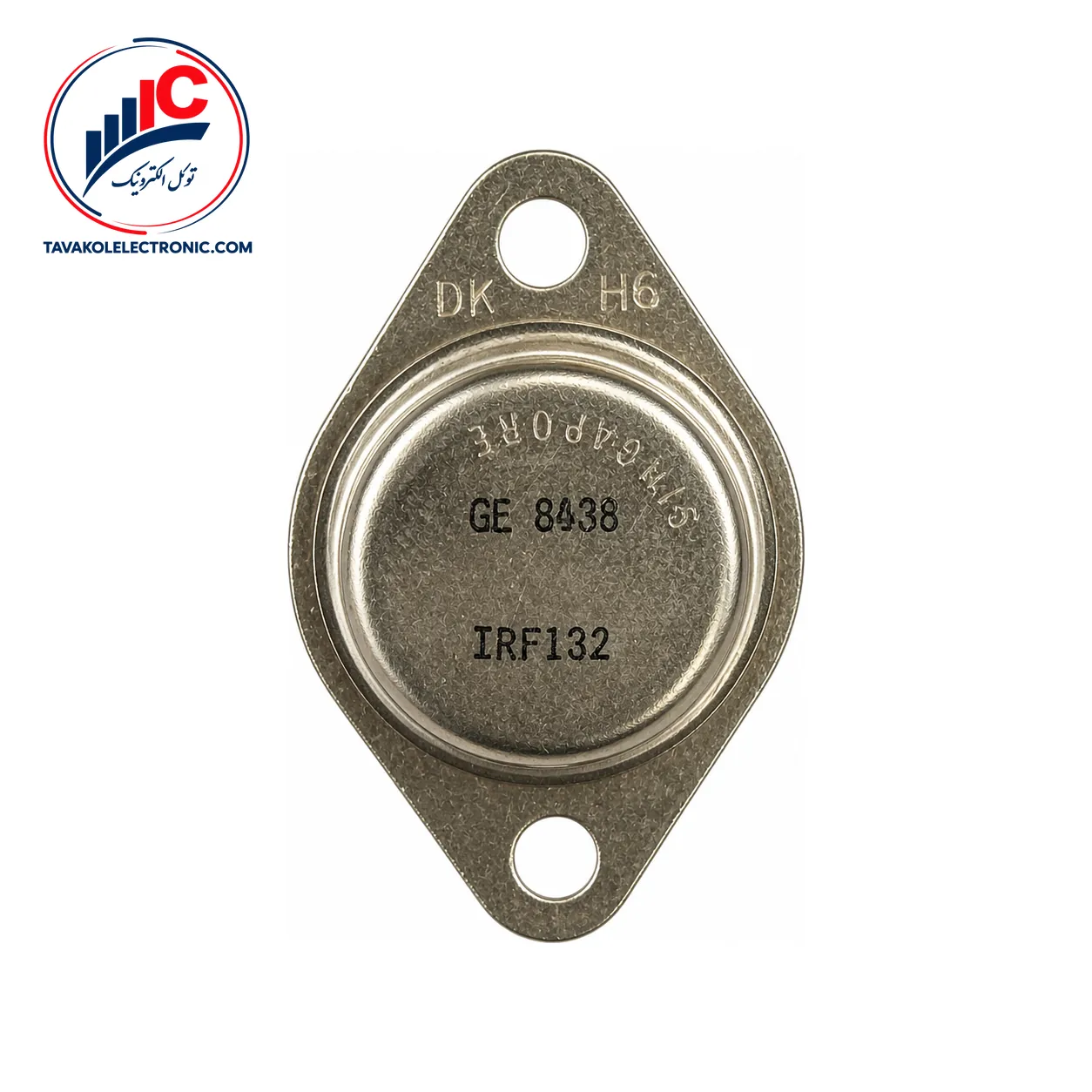

IRF132 یک ترانزیستور ماسفت کانال N از شرکت Inchange Semiconductor است که در پکیج TO-3 عرضه میشود. این قطعه برای مدارهای کلیدزنی قدرت و طراحی‌هایی که تطبیق دقیق مشخصات الکتریکی و جانمایی پایه‌ها در آن‌ها اهمیت دارد، گزینه‌ای قابل بررسی است.
این ماسفت در منابع تغذیه سوئیچینگ، سیستم‌های UPS، مدارهای کنترل موتور و مدارهای پالس با انرژی بالا کاربرد دارد. پیش از سفارش، پارت‌نامبر، پکیج و شرایط کاری مدار را با مشخصات قطعه تطبیق دهید.
مهم‌ترین اطلاعات فنی قطعه در جدول زیر آمده است:
| مشخصه | مقدار |
|---|---|
| نوع کانال | N-channel |
| پکیج | TO-3 |
| ولتاژ شکست درین-سورس | حداقل 100 V، با VGS=0 و ID=250 µA |
| مقاومت روشن درین-سورس | حداکثر 0.25 Ω، با VGS=10 V و ID=8 A |
| مقاومت حرارتی اتصال به کیس | حداکثر 1.67 °C/W |
پکیج TO-3 یکی از موارد مهم هنگام نصب، تعمیر یا بررسی جانمایی قطعه است. ترتیب پایه‌ها در این مدل به‌صورت زیر است: پایه 1 گیت، پایه 2 درین و پایه 3 سورس. پیش از مونتاژ، جهت قرارگیری بدنه و شماره پایه‌ها را با نقشه یا برد تطبیق دهید.
ولتاژ آستانه گیت در شرایط VDS=VGS و ID=250 µA، در دمای 25°C، از 2.0 V حداقل تا 4.0 V حداکثر مشخص شده است. این بازه نتیجه آزمون تعریف‌شده است و به‌تنهایی به معنی روشن‌شدن کامل قطعه در هر مدار درایو گیت نیست.
این قطعه برای منابع تغذیه سوئیچینگ، UPS، کنترل موتور و مدارهای پالس با انرژی بالا در نظر گرفته شده است. زمان‌های کلیدزنی حداکثری شامل زمان خیز 75 ns، تأخیر روشن‌شدن 30 ns، زمان سقوط 45 ns و تأخیر خاموش‌شدن 40 ns هستند. این مقادیر با RGS=15 Ω، ID=8 A، VDD=36 V و RL=15 Ω در دمای 25°C مشخص شده‌اند.
ظرفیت ورودی حداکثر 800 pF، ظرفیت انتقال معکوس حداکثر 150 pF و ظرفیت خروجی حداکثر 500 pF است. شرایط اعلام این ظرفیت‌ها VDS=25 V، VGS=0 V، فرکانس 1 MHz و دمای 25°C است؛ بنابراین در بررسی درایور گیت و رفتار مدار باید همین شرایط آزمون را در نظر گرفت.
ولتاژ شکست درین-سورس حداقل 100 V با VGS=0 و ID=250 µA است. همچنین حداکثر ولتاژ دیود در شرایط IS=12 A و VGS=0 برابر 2.3 V اعلام شده است.
حدود مطلق مجاز شامل ولتاژ درین-سورس 100 V با VGS=0، جریان پیوسته درین 12 A در دمای کیس 25°C، ولتاژ گیت-سورس ±20 V، دمای پیوند 150°C و توان تلفاتی کل 75 W است. این اعداد حد مجاز هستند و نباید به‌عنوان شرایط کار عادی یا مقدار تضمین‌شده عملکرد مدار استفاده شوند.
برای استعلام قیمت و موجودی روز میتوانید با توکل الکترونیک تماس بگیرید. فروش به‌صورت تکی و تعدادی انجام میشود و برای خرید عمده یا تأمین شرکتی، امکان دریافت پیش‌فاکتور وجود دارد. ضمانت اصالت کالا، ارسال به سراسر کشور و حضور فیزیکی در بازار جمهوری تهران از خدمات فروشگاه است.
پیش از نهایی‌کردن سفارش، مدل و پکیج TO-3 را با نیاز مدار تطبیق دهید. امکان بررسی پارت‌نامبر قبل از سفارش وجود دارد. برای مقایسه دسته‌های مرتبط نیز میتوانید انواع ماسفت را بررسی کنید.
این قطعه یک ترانزیستور ماسفت کانال N با پکیج TO-3 است.
پایه 1 گیت، پایه 2 درین و پایه 3 سورس است. پیش از نصب، شماره پایه‌ها و جهت بدنه را با طراحی مدار تطبیق دهید.
کاربردهای اعلام‌شده شامل منابع تغذیه سوئیچینگ، سیستم‌های UPS، کنترل موتور و مدارهای پالس با انرژی بالا است.
این ماسفت کانال N با پکیج TO-3، ترتیب پایه مشخص و پارامترهای تعریف‌شده برای کاربردهای کلیدزنی قدرت است. بررسی شرایط آزمون، مقاومت روشن، زمان‌های کلیدزنی و حدود مطلق مجاز پیش از طراحی یا تعمیر مدار اهمیت دارد. برای دریافت قیمت، موجودی و ثبت سفارش، با توکل الکترونیک در ارتباط باشید.
| Part Number | IRF132 |
|---|---|
| پکیج | TO-220AB |
| Channel Type | N-Channel |
| مشخصات فنی | VDS: 100 V, ID: 12 A |
