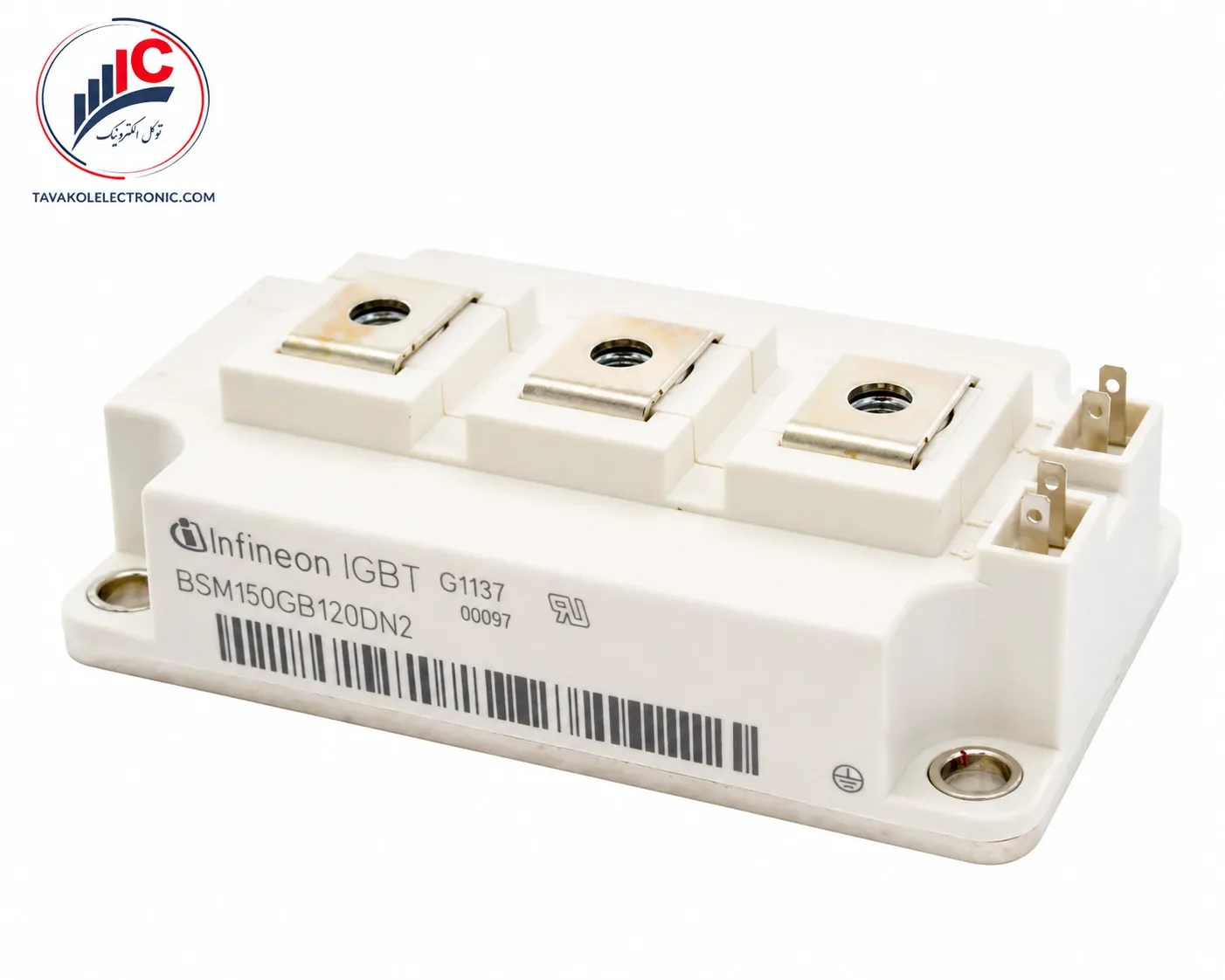

ماژول BSM150GB120DN2 یکی از باسابقه ترین، محبوب ترین و سختکارترین ماژولهای ترانزیستوری دوتایی (Half-Bridge / Dual) در بازار الکترونیک قدرت است. این قطعه استراتژیک تحت استانداردها و اصالت کمپانی غولپیکر Infineon آلمان طراحی و به تولید رسیده است که در کلاس ولتاژی ۱۲۰۰ ولت و جریان نامی ۱۵۰ آمپر کار میکند. ساختار داخلی قدرتمند و پکیج مستحکم این المان صنعتی، آن را به قطعهای کلیدی برای خطوط تولید و تعمیرات بردهای سنگین تبدیل کرده است. فروشگاه توکل الکترونیک پارتنامبر اورجینال این قطعه ژرمن را با تضمین قطعی اصالت سیلیکون برای صنایع شما تامین میکند.
| پارامترهای الکتریکی و ساختاری نیمههادی | دادههای رسمی کاتالوگ کمپانی اینفینئون |
| پارتنامبر دقیق کالا | BSM150GB120DN2 |
| شرکت سازنده / کشور مبدأ | اینفینئون (Infineon) / آلمان 🇩🇪 |
| توپولوژی لایه قدرت | ماژول دوبل ۲ تایی (Dual / Half-Bridge) |
| فناوری تراشه (تکنولوژی) | ساختار سوئیچینگ متجانس سری مهار شده (IGBT2) |
| سقف تحمل ولتاژ معکوس | ۱۲۰۰ ولت واقعی |
| جریان نامی بخش اینورتر | ۱۵۰ آمپر مداوم (پایداری در دمای کلکتور / ۲۱۰ آمپر) |
| حداکثر جریان پیک لحظهای | ۳۰۰ آمپر (تحت شرایط شوک و بارهای متوالی بورد) |
| ولتاژ اشباع کلکتور-امیتر | حدود ۲.۵ ولت (کاهش چشمگیر اتلاف توان هدایتی در بارهای سنگین) |
| ولتاژ عایق بدنه نسبت به کفی فلزی | ۲۵۰۰ ولت AC واقعی |
تحمل بالای جریانهای لحظهای و پایداری فوقالعاده تحت فرکانسهای کاری استاندارد، خرید BSM150GB120DN2 را در تجهیزات زیر الزامی کرده است:
درایوها و اینورترهای سنگین کنترل دور (VFD): به عنوان سوئیچهای اصلی پل خروجی جهت راهاندازی و کنترل گشتاور موتورهای سه فاز صنعتی.
دستگاههای جوشکاری صنعتی و برش پلاسما: مدیریت توان و جریانهای بالا در بردهای رکتیفایر و سوئیچینگ دستگاههای جوش غولپیکر.
کورههای القایی توانمتوسط: استفاده به عنوان بخش کلیدزنی رزونانسی سیستمهای سختکاری و ذوب فلزات صنعتی.
منابع تغذیه بدون وقفه (UPS) و ساناینورترها: مبدلهای با توان بالا در زیرساختهای مخابراتی و نیروگاهی.
پکیج عایق استاندارد و پهن: طراحی بدنه این ماژول اینفینئون به گونهای است که ترمینالهای قدرت (M5) با فاصله ایمن از هم قرار گرفتهاند که ریسک آرک زدن پینها را در ولتاژ بالا به صفر میرساند.
دیودهای هرزگرد موازی فوقسریع: مجهز بودن به دیودهای بازگشت نرم باعث فیلتر شدن ضربات ولتاژی در لحظه خاموش شدن (Turn-Off) ترانزیستور شده و عمر بورد را افزایش میدهد.
مقاومت حرارتی ناچیز : بستر سرامیکی داخلی ماژول، گرما را با سرعت فوقالعادهای به کفی مس ضخیم منتقل کرده و مانع از فرار حرارتی سیلیکون در اورلودها میشود.
چیپ سیلیکونی به کار رفته در سری BSM150GB120DN2 بر پایه فناوری N-Channel طراحی شده است. ولتاژ اشباع $2.5V$ این تراشه پایداری حرارتی فوقالعادهای را در دماهای بالای کارگاهی (تا ۱۲۵ درجه سانتیگراد) تضمین میکند. زمان سوئیچینگ ارتقایافته این قطعه به طراحان بورد اجازه میدهد فرکانسهای کلیدزنی را بدون نگرانی از اتلاف توان بالا ببرند. آرایش هافبریج داخلی این ماژول به صورت کاملاً قرینه با خطوط استریپلاین داخلی چیده شده تا کمترین میزان اندوکتانس پراکنده ($L_{\sigma CE}$) را داشته باشد.
💡 توصیه فنی توکل الکترونیک: ماژول BSM150GB120DN2 دارای پینهای فرمان گیت ظریفی است؛ لذا در زمان سیمکشی یا سوکت زدن بورد فرمان، حتماً از دستکش آنتیاستاتیک استفاده کنید تا الکتریسیته ساکن (ESD) به تراشه آسیب نزند. همچنین پیچهای اصلی ترمینال قدرت (M5) را حتماً با گشتاور استاندارد سفت کنید. شل بودن ترمینالهای مسی منجر به ایجاد مقاومت تماسی، داغ شدن شدید شمش و در نهایت انفجار داخلی ماژول خواهد شد. استفاده از خمیر سیلیکون مرغوب و باکیفیت در زیر کفی فلزی الزامی است.
فروشگاه توکل الکترونیک به عنوان مرجع تخصصی تامین و توزیع نیمههادیهای قدرت در بازار تهران، ماژول اورجینال BSM150GB120DN2 برند اصیل اینفینئون آلمان را با تضمین اصالت قطعی سیلیکون، قیمت بدون واسطه و ارسال سریع عرضه میکند. به دلیل مصرف بالای این پارتنامبر در صنایع درایور و جوش، جهت استعلام قیمت روز و ثبت سفارش با کارشناسان ما تماس بگیرید
برای دسترسی به قطعات مکمل، از دستهبندی ابزارآلات و قطعات الکترونیک فروشگاه توکل الکترونیک دیدن فرمایید.
جهت مطالعه کاتالوگهای جامعتر، میتوانید به سایت رسمی شرکت Fuji Electric مراجعه نمایید.
| Part Number | BSM150GB120DN2 |
|---|---|
| برند | Infineon |
| مشخصات فنی | 150A-1200V |
