توضیحات

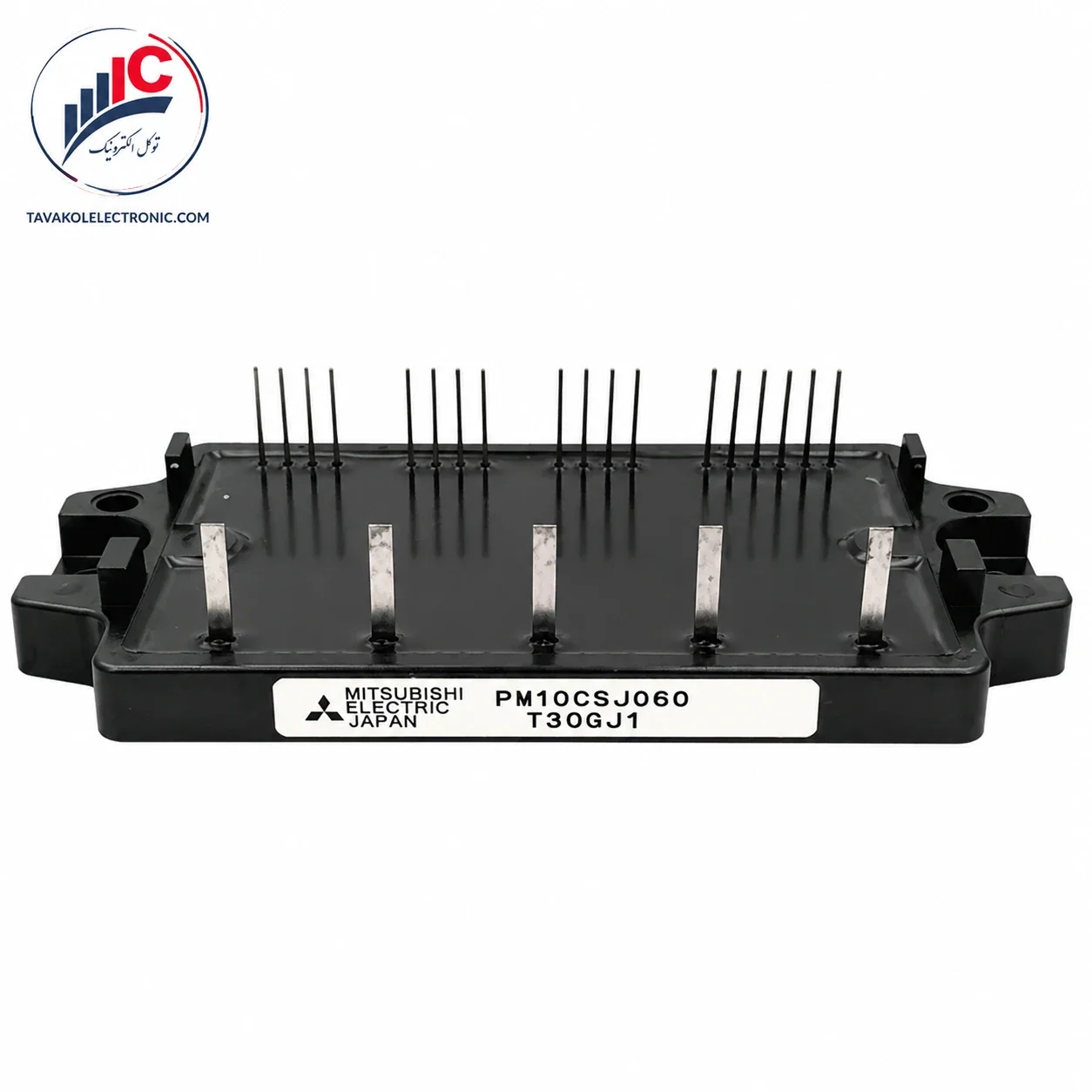

بررسی تخصصی، مشخصات و خرید PM10CSJ060

صنایع مدرن امروزی وابستگی شدیدی به درایوهای موتور و سیستم‌های تبدیل انرژی پایدار دارند. طراحی سیستم‌های کنترل دور موتور و مبدل‌های فرکانسی نیازمند استفاده از نیمه‌هادی‌هایی با ایمنی کنترلی بسیار بالا است. شرکت میتسوبیشی الکتریک (Mitsubishi Electric) به عنوان یکی از پیشگامان تولید قطعات نیمه‌هادی صنعتی، سری پیشرفته‌ای از ماژول‌های هوشمند قدرت (IPM) را با طراحی عایق‌بندی شده به بازار عرضه کرده است. یکی از قطعات کلیدی و پرمصرف این مجموعه، مدل PM10CSJ060 است که با ادغام سوئیچ‌های قدرت، مدارهای راه‌انداز گیت و سیستم‌های حفاظتی در یک پکیج یکپارچه با کفی تخت، تحولی بزرگ در معماری اینورترها ایجاد نموده است. بهره‌گیری از این قطعه، پیچیدگی‌های طراحی سخت‌افزاری را به شدت کاهش داده و قابلیت اطمینان سیستم‌های اتوماسیون را در طولانی‌مدت تضمین می‌کند.

تکنولوژی ساخت قطعات کلاس هوشمند بر پایه ترکیب ترانزیستورهای پیشرفته با مدارهای مجتمع کنترل‌کننده بنا شده است. این محصول مدارهای درایو گیت را در درون پکیج خود جای داده است و طراحان را از تعبیه بردهای درایور جانبی و حجیم بی‌نیاز می‌سازد. افزون بر این، تعبیه مدارهای حفاظتی داخلی و منطقی برای تشخیص افت ولتاژ تغذیه (Under Voltage)، اضافه جریان (Over Current)، خطای اتصال کوتاه (Short Circuit) و افزایش بیش از حد دما (Over Temperature)، این ماژول را در برابر تنش‌های شدید محیطی مقاوم می‌سازد. بر اساس مستندات فنی، این قطعه مشخصاً برای کاربردهای سوئیچینگ توان تا فرکانس 20 کیلوهرتز طراحی و بهینه‌سازی شده است.

جدول مشخصات فنی و مقادیر مرزی PM10CSJ060

برای ارزیابی دقیق مهندسی و تطبیق با نیازهای پروژه، داده‌های حیاتی پارت‌نامبر PM10CSJ060 بر اساس دیتاشیت رسمی شرکت سازنده در جدول استاندارد زیر سازماندهی شده است:

کاربردهای صنعتی در سیستم‌های اتوماسیون

قطعات الکترونیک صنعتی در کلاس هوشمند (IPM) به دلیل سطح یکپارچگی بالا، تلفات حرارتی پایین و حفاظت خودکار، مستقیماً در هسته مرکزی محرک‌های فرکانسی نصب می‌شوند. پایداری ساختاری قطعه PM10CSJ060 عملکرد روان و بدون وقفه آن را در تجهیزات حیاتی زیر به اثبات رسانده است:

• نصب در انواع اینورترهای صنعتی (Inverters) برای کنترل دور موتورهای با توان پایین و متوسط.

• کاربرد در منابع تغذیه بدون وقفه (UPS) جهت تضمین کیفیت جریان در تجهیزات حساس و شبکه‌ها.

• استفاده در سیستم‌های سروو درایو و کنترل حرکت (Motion/Servo Control) برای دستگاه‌های دقیق و رباتیک.

• بهره‌گیری در معماری منابع تغذیه سوئیچینگ (Power Supplies) با راندمان کاری بالا.

تضمین اصالت کالا در فروشگاه توکل الکترونیک

بزرگترین خطری که امروزه در فرآیند تعمیر، مونتاژ و نگهداری بردهای صنعتی وجود دارد، ورود قطعات تقلبی و بی‌کیفیت به بازار است. در سری ماژول‌های هوشمند قدرت، نسخه‌های غیرنقلیه فاقد مدارهای حفاظتی استاندارد، سنسورهای حرارتی دقیق و درایورهای یکپارچه هستند. استفاده از چنین قطعاتی نه تنها منجر به انهدام ماژول در اولین اضافه‌بار می‌گردد، بلکه نوسان برگشتی ایجاد شده می‌تواند پردازنده اصلی و سایر بخش‌های گران‌قیمت درایو را به طور کامل نابود کند.

فروشگاه توکل الکترونیک با سال‌ها تخصص مستمر در تأمین قطعات الکترونیک صنعتی، اصالت صد در صدی ماژول PM10CSJ060 را برای خطوط تولید و پروژه‌های تعمیراتی شما تضمین می‌نماید. تیم ما قطعات اورجینال برند میتسوبیشی را با اطمینان کامل از سلامت فیزیکی در اختیار مهندسان و تکنسین‌ها قرار می‌دهد. جهت دریافت مشاوره تخصصی، استعلام قیمت روز و ثبت سفارش، می‌توانید با کارشناسان فروش ما تماس حاصل فرمایید.

جهت مشاهده سایر قطعات مشابه و بررسی گزینه‌های جایگزین، حتماً به صفحه تخصصی خرید ماژول IGBT در وب‌سایت توکل الکترونیک مراجعه کنید.

سوالات متداول متقاضیان (FAQ)

1. تفاوت اصلی ماژول‌های IPM با نمونه‌های معمولی در چیست؟ ماژول‌های دسته IPM، علاوه بر سوئیچ‌های قدرت، دارای درایورهای گیت داخلی و مدارهای محافظ کاملاً یکپارچه (حفاظت در برابر اتصال کوتاه، اضافه جریان، افت ولتاژ و حرارت بالا) هستند، در حالی که مدل‌های معمولی نیازمند طراحی و نصب بردهای محافظت و درایور خارجی می‌باشند.

2. سطح ولتاژ و جریان نامی مجاز در ماژول PM10CSJ060 چقدر تعیین شده است؟ ترانزیستورهای به کار رفته در هسته مرکزی این مدل قادر به تحمل حداکثر 600 ولت اختلاف پتانسیل هستند و می‌توانند جریان مداوم 10 آمپر (و در لحظه تا 20 آمپر) را عبور دهند.

3. محدوده فرکانس کاری مجاز این قطعه در چه بازه‌ای قرار دارد؟ بر اساس مستندات طراحی میتسوبیشی، این قطعه به صورت اختصاصی برای کاربردهای سوئیچینگ توان با فرکانس‌هایی در محدوده 5 تا 20 کیلوهرتز (20kHz) کالیبره و بهینه‌سازی شده است.

4. آیا این ماژول PM10CSJ060 برای فعال‌سازی به منبع تغذیه جداگانه‌ای برای بخش کنترل نیاز دارد؟ بله، جهت تامین انرژی مدارهای راه‌انداز گیت و سنسورهای حفاظتی داخلی، این قطعه نیازمند اتصال به یک ولتاژ تغذیه مستقیم در محدوده 13.5 تا 16.5 ولت (با مقدار نامی 15 ولت) در پایه‌های کنترل خود است.

5. رفتار سیستم حفاظتی PM10CSJ060 در هنگام بروز خطای اضافه جریان چگونه است؟ تراشه‌های کنترل‌کننده داخلی به محض تشخیص عبور جریان غیرمجاز (Over Current) یا اتصال کوتاه، سیگنال سوئیچینگ را به طور سخت‌افزاری و فوری قطع می‌کنند تا از تخریب حرارتی و آسیب‌های فیزیکی به قطعه و بار متصل جلوگیری به عمل آید.

جهت بررسی اسناد فنی ، می‌توانید به سایت رسمی شرکت میتسوبیشی مراجعه نمایید.
