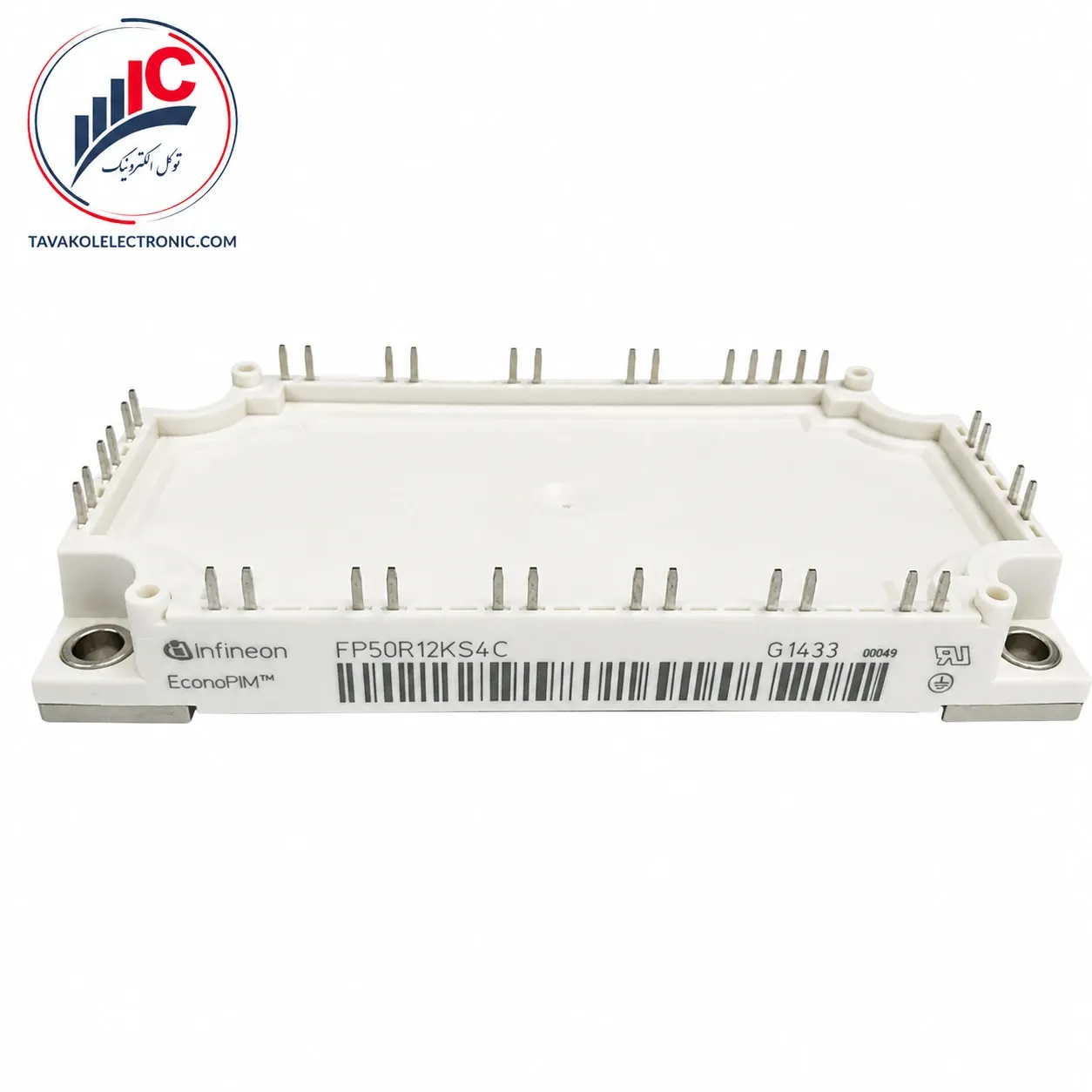

ماژول IGBT مدل FP50R12KS4C

توضیحات

معرفی تخصصی قطعه قدرت FP50R12KS4C

در سیستم‌های نوین اتوماسیون و درایوهای صنعتی، انتخاب قطعات نیمه‌هادی با بالاترین استانداردهای مهندسی، تضمین‌کننده پایداری و راندمان شبکه است. قطعه FP50R12KS4C یکی از برجسته‌ترین ماژول‌های قدرت ساخت شرکت eupec محسوب می‌شود. طراحی مهندسی شده‌ی این قطعه به عنوان یک المان سوئیچینگ پیشرفته، تلفات هدایتی و سوئیچینگ را در مبدل‌های انرژی به حداقل ممکن می‌رساند.

معماری داخلی و یکپارچه FP50R12KS4C به مهندسان طراح کمک می‌کند تا مدیریت حرارتی و الکتریکی مدار را به شکل چشمگیری ارتقا دهند. این قطعه به صورت یک ماژول مجتمع طراحی شده است که شامل سه بخش اساسی می‌باشد: دیودهای یکسوساز ورودی، ترانزیستورهای اینورتر خروجی و ترانزیستور چاپر ترمز. این سطح از تجمیع قطعات در ماژول FP50R12KS4C باعث می‌شود که ابعاد نهایی مدار درایو کاهش یافته و پیچیدگی‌های مربوط به سیم‌کشی و هیت‌سینک‌های متعدد برطرف گردد.

جدول مشخصات فنی

بررسی دقیق پارامترهای الکتریکی و مکانیکی پیش از جایگذاری قطعات در مدارات قدرت الزامی است. جدول زیر مقادیر نامی استخراج شده از مستندات رسمی شرکت سازنده را برای FP50R12KS4C نشان می‌دهد:

کاربردهای صنعتی FP50R12KS4C

عملکرد پایدار در شرایط سخت کاری باعث شده تا این قطعه در طیف وسیعی از تجهیزات الکترونیک قدرت به عنوان هسته اصلی سوئیچینگ مورد استفاده قرار گیرد. از مهم‌ترین کاربردهای FP50R12KS4C می‌توان به پروژه‌های صنعتی زیر اشاره کرد:

• طراحی و ساخت اینورترهای سه فاز صنعتی برای کنترل سرعت و گشتاور موتورهای القایی در توان‌های متوسط.

• استفاده در مدارات مبدل فرکانس و سیستم‌های منابع تغذیه بدون وقفه (UPS) برای حفظ پایداری شبکه توزیع و سرورها.

• به کارگیری در سیستم‌های کنترل حرکت، درایوهای آسانسور و جرثقیل‌های صنعتی که نیازمند استفاده از بخش ترمز دینامیکی داخلی این قطعه هستند.

• مدارات مرتبط با دستگاه‌های جوشکاری اینورتری و منابع تغذیه سوئیچینگ با قابلیت اطمینان بالا.

تضمین اصالت کالا در فروشگاه توکل الکترونیک

استفاده از قطعات نیمه‌هادی غیر استاندارد یکی از بزرگترین چالش‌ها و خطرات در صنایع الکترونیک قدرت است. قطعات تقلبی توانایی تحمل ولتاژ و جریان نامی مندرج در دیتاشیت را ندارند و تحت فشارهای کاری مداوم دچار شکست حرارتی می‌شوند. تامین FP50R12KS4C اورجینال به عنوان یک سوییچ قدرت حیاتی، نیازمند بالاترین سطح دقت است تا از خسارات مالی سنگین به دستگاه‌های جانبی جلوگیری شود.

فروشگاه توکل الکترونیک به عنوان مرجع تخصصی تامین قطعات الکترونیک صنعتی، کیفیت و سلامت فیزیکی این محصول را به صورت کامل تضمین می‌نماید. شما می‌توانید با اطمینان خاطر از تطابق کامل عملکرد قطعه با استانداردهای کارخانه سازنده، جهت خرید FP50R12KS4C برای پروژه‌های حساس و تعمیرات تخصصی خود از فروشگاه توکل الکترونیک اقدام نمایید.

• برای دسترسی به تجهیزات تعمیراتی، از دسته‌بندی ابزارآلات و قطعات الکترونیک فروشگاه توکل الکترونیک دیدن فرمایید.

• جهت بررسی اسناد فنی و دیتای مادر، می‌توانید به سایت رسمی شرکت اینفینئون مراجعه نمایید.

سوالات متداول فنی

1. ولتاژ و جریان نامی در بخش اینورتر ماژول FP50R12KS4C چقدر است؟ طبق اسناد فنی، ولتاژ کلکتور-امیتر در بخش اینورتر برابر با 1200 ولت و جریان مداوم کلکتور در دمای 80 درجه سانتی‌گراد معادل 50 آمپر است.

2. آیا قطعه FP50R12KS4C دارای ترمیستور محافظ حرارتی است؟ بله، این ماژول مجهز به یک مقاومت حرارتی NTC با مقاومت نامی 5 کیلو اهم (در دمای 25 درجه سانتی‌گراد) جهت پایش و مانیتورینگ دقیق دمای هیت‌سینک می‌باشد.

3. مقاومت ایزولاسیون این قطعه برای رعایت ایمنی مدار چقدر است؟ ولتاژ تست ایزولاسیون برای پایه‌های این ماژول نسبت به صفحه پایه، برابر با 2.5 کیلوولت به صورت RMS در فرکانس 50 هرتز برای مدت زمان یک دقیقه ارزیابی شده است.

4. بخش دیود یکسوساز در FP50R12KS4C توانایی تحمل چه مشخصاتی را دارد؟ بخش دیود یکسوساز تعبیه شده در این قطعه توانایی تحمل ولتاژ معکوس تا 1600 ولت و جریان مستقیم مداوم 50 آمپر (در دمای 80 درجه سانتی‌گراد) را دارا می‌باشد.

5. عایق داخلی به کار رفته در طراحی این ماژول از چه نوعی است؟ برای ایجاد بالاترین سطح انتقال حرارت و عایق‌بندی الکتریکی داخلی، در این قطعه از سرامیک اکسید آلومینیوم (Al2O3) استفاده شده است.
