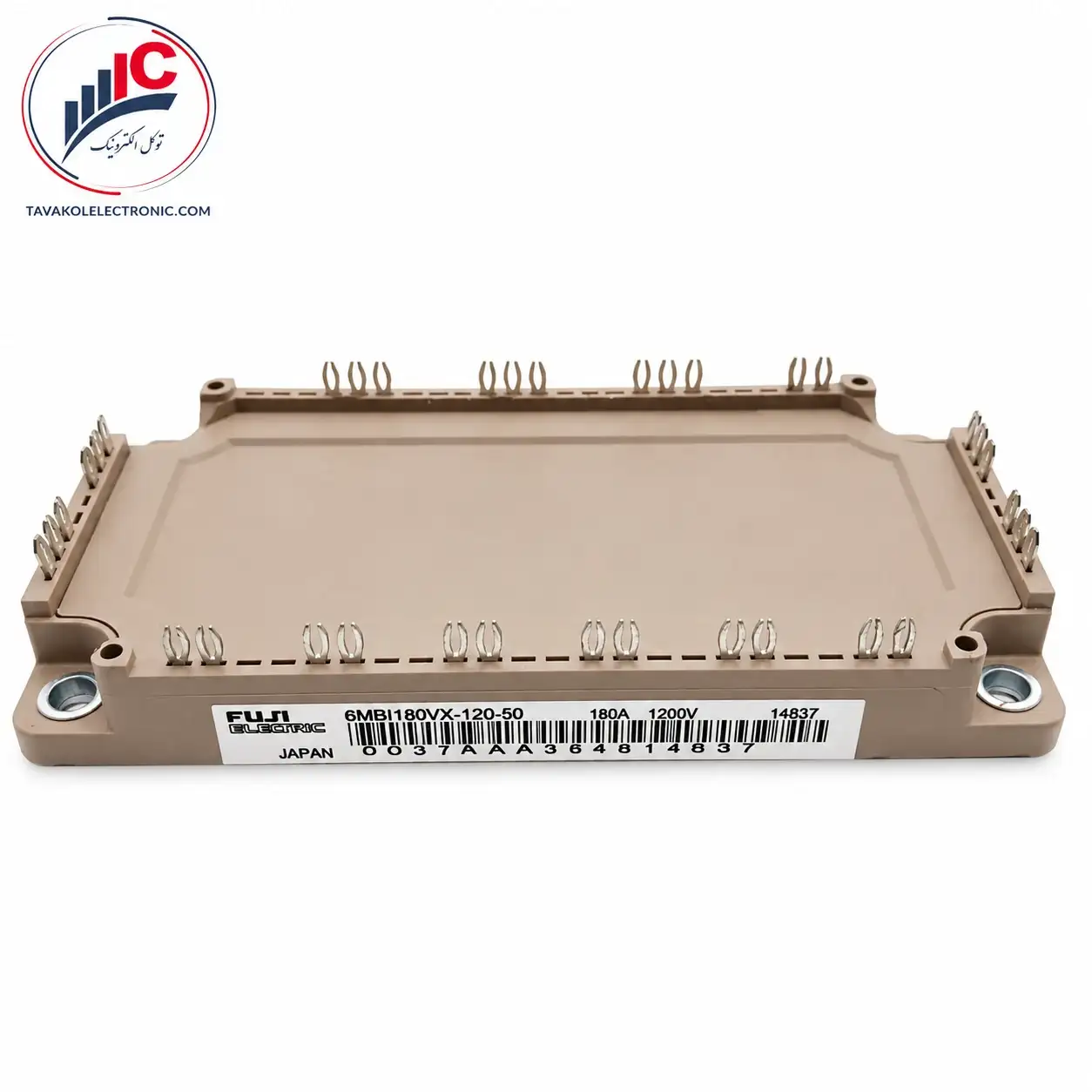

در کاربردهای مدرن صنعتی که نیاز به راندمان بسیار بالا، ابعاد فشرده و اتلاف انرژی نزدیک به صفر دارند، نسلهای قدیمی دیگر پاسخگو نیستند. ماژول 6MBI180VX-120-50 ساخت کمپانی پیشرو Fuji Electric ژاپن، یک راهکار فوق پیشرفته از نسل هفتم (سری VX) نیمههادیهای قدرت است. این قطعه به صورت یک پکیج ششتایی (6-Pack) با آرایش پل سهفاز کامل طراحی شده است. تفاوت بنیادین ماژول 6MBI180VX-120-50 با نمونههای مشابه، بهرهگیری از تکنولوژی چیپ بسیار مینیاتوری نسل جدید فوجی است که چگالی جریان را به شکل شگفتانگیزی افزایش و ابعاد کلی پکیج را کاهش داده است.
📊 تحلیل فنی کاتالوگ: این ماژول قدرتمند با ظرفیت جریاندهی نامی ۱۸۰ آمپر و ولتاژ سدکننده ۱۲۰۰ ولت، برای کار در سختترین شرایط شبکه برق صنعتی طراحی شده است. پسوند 50- در این قطعه نشاندهنده پکیج ارتقایافته با فناوری عایقبندی و پایداری حرارتی فراتر از استانداردهای معمولی است.
پارامترهای الکتریکی و ویژگیهای استخراجشده از دیتاشیت رسمی این ماژول نسل جدید در جدول زیر طبقهبندی شده است:
| مشخصه الکتریکی و ساختاری قطعه | مقادیر نامی نسل هفتم (VX Series) |
| نام دقیق کالا (Part Number) | 6MBI180VX-120-50 |
| ولتاژ کاری کلکتور-امیتر (VCES) | 1200 ولت (مقاومت کامل در برابر هایولتاژ و ضربههای الکتریکی خط) |
| ظرفیت جریاندهی مداوم (IC) | 180 آمپر واقعی (قدرت خروجی بسیار بالا تحت بارهای مداوم) |
| نوع و نسل فناوری چیپ | نسل هفتم سری VX (مجهز به ساختار گیت ترنچ فیلداستاپ پیشرفته) |
| ساختار پکیج داخلی | شش تایی یکپارچه (6-Pack) همراه با دیودهای هرزگرد فوق سریع نسل جدید |
| ولتاژ اشباع خروجی (VCE(sat)) | فوقالعاده پایین (کمتر از نسلهای قبلی جهت به حداقل رساندن اتلاف توان) |
مهندسی پیشرفته ماژول 6MBI180VX-120-50، این قطعه را به انتخاب اول برای تجهیزات نسل جدید و مدرن اتوماسیون صنعتی تبدیل کرده است:
اینورترهای سنگین و ارتقایافته (VFD): سیستمهای کنترل دور موتورهای سه فاز صنعتی با گشتاور و توان بالا
سروو درایوهای فرکانس بالا: بخش سوئیچینگ آمپلیفایرهای قدرت در بازوهای رباتیک و ماشینآلات ابزار دقیق CNC
منابع تغذیه بدون وقفه پیشرفته (UPS): اینورتر خروجی در یوپیاسهای توان بالای دیتاسنترهای حساس
تجهیزات انرژیهای تجدیدپذیر: اینورترهای خورشیدی و باد متصل به شبکه با راندمان بسیار بالا
کاهش چشمگیر تلفات سوئیچینگ: چیپهای نسل هفتم به کار رفته در ماژول 6MBI180VX-120-50، سرعت قطع و وصل را بدون قفل کردن گیت بالا برده و راندمان حرارتی را به اوج میرسانند.
رفتاری فوقالعاده نرم در سوئیچینگ (Soft Switching): این ویژگی باعث کاهش شدید نویزهای الکترومغناطیسی (EMI) شده و تداخل در عملکرد مدارهای سنسور و بردهای فرمان را حذف میکند.
بیسپلیت تقویتشده: ترکیب مس و سرامیک پیشرفته در بدنه این قطعه، مقاومت حرارتی را تا حد ممکن پایین آورده تا دفع گرما با سرعت فوقالعادهای انجام شود.
خمیر سیلیکون با ضریب انتقال حرارت بالا: با توجه به جریان ۱۸۰ آمپری این قطعه، دفع حرارت مسئله مرگ و زندگی ماژول است. حتماً از خمیر سیلیکون مرغوب صنعتی (ترجیحاً سیلور) به صورت یک لایه کاملاً نازک و یکنواخت استفاده کنید.
کنترل گشتاور پیچها با تورکمتر: پکیجهای نسل جدید سری VX به فشار نامتوازن پیچها حساس هستند. پیچهای اتصال ماژول 6MBI180VX-120-50 به هیتسینک باید دقیقاً مطابق با نیوتنمتر استاندارد کاتالوگ و به صورت متقاطع سفت شوند.
اطمینان از اصالت گیت ترنچ: به دلیل تکنولوژی بسیار بالای نسل هفتم، نمونههای فیک یا ریبرند به سرعت در ولتاژ ۱۲۰۰ ولت دچار شکست الکتریکی شده و منجر به آتشسوزی در بخش قدرت درایو میشوند. خرید قطعه اورجینال، ضامن امنیت کل خط تولید است.
ماژول IGBT فوجی 6MBI180VX-120-50 مظهر چگالی توان بالا، تلفات ناچیز و شاهکار مهندسی نسل هفتم ژاپن است. اگر برای دستگاههای صنعتی خود به دنبال حداکثر بازدهی و عملکرد بدون توقف در شرایط سخت کاری هستید، این قطعه ۱۸۰ آمپری بهترین انتخاب شماست. فروشگاه توکل الکترونیک اصالت و کیفیت این نیمههادی پیشرفته را برای پروژههای حساس شما تضمین میکند.
برای مشاهده سایر مدلها و بررسی قطعات مشابه، میتوانید از دستهبندی ماژولهای IGBT در فروشگاه بازدید کنید:
https://tavakolelectronic.com/product-category/نیمههادی-ها/ماژول-igbt/
همچنین برای دریافت اطلاعات فنی رسمی، میتوانید به سایت سازنده مراجعه کنید:
| Part Number | 6MBI180VX-120-50 |
|---|---|
| برند | FUJI |
| مشخصات فنی | 180A-1200V |
