ماژول هوشمند قدرت 7MBP100RA060 از سری R شرکت Fuji Electric، یک IGBT-IPM صنعتی با ساختار 7-in-1 است که برای مدارهای اینورتر سهفاز و بخش ترمز طراحی شده است. این قطعه در کلاس 600 ولت و 100 آمپر قرار میگیرد و در یک پکیج، شش سوئیچ بخش اینورتر به همراه یک سوئیچ مربوط به بخش DB/Brake را در اختیار طراح قرار میدهد. 7MBP100RA060 برای تعمیر و نگهداری درایوها و تجهیزات صنعتیای که به یک ماژول قدرت یکپارچه با مدارهای حفاظتی داخلی نیاز دارند، گزینهای مهم برای بررسی است.
طبق دیتاشیت، حفاظت حرارتی با اندازهگیری مستقیم دمای پیوند IGBT، تلفات پایین، Soft Switching و سازگاری پکیج با سری IPM-N از ویژگیهای اصلی این مدل هستند.
برای مشاهده مدلهای دیگر میتوانید به دسته خرید ماژول IPM مراجعه کنید.
در زمان خرید 7MBP100RA060، تطبیق دقیق پارتنامبر با قطعه موجود روی دستگاه اهمیت زیادی دارد. در ماژولهای IPM، یکسان بودن صرف ولتاژ و جریان برای جایگزینی کافی نیست و باید تعداد المانهای داخلی، محل ترمینالها، بخش Brake، مدارهای کنترلی و ابعاد مکانیکی نیز بررسی شوند.
به همین دلیل بهتر است قبل از سفارش، عکس واضح قطعه فعلی، مدل دستگاه و کد کامل روی ماژول ارسال شود. قیمت این محصول نیز با توجه به موجودی و شرایط تأمین تغییر میکند؛ بنابراین برای دریافت قیمت روز و بررسی امکان تأمین، استعلام مستقیم از توکل الکترونیک بهترین مسیر است.
یکی از مهمترین نقاط قوت 7MBP100RA060 یکپارچه بودن بخش قدرت و مدارهای حفاظتی است. براساس بلوکدیاگرام دیتاشیت، Pre-Driverهای داخلی شامل تقویتکننده درایور، حفاظت اتصال کوتاه، حفاظت افت ولتاژ، حفاظت اضافهجریان و حفاظت دمای چیپ IGBT هستند.
وجود بخش اختصاصی DB/Brake نیز تفاوت مهم این مدل با IPMهای ششسوئیچه معمولی است. در نتیجه برای تجهیزاتی که معماری آنها از بخش ترمز استفاده میکند، انتخاب یک مدل 7-in-1 میتواند اهمیت زیادی داشته باشد.
7MBP100RA060 به دلیل ساختار اینورتر سهفاز خود برای استفاده در درایوهای موتور، اینورترهای صنعتی و تجهیزات کنترل حرکت قابل بررسی است. وجود بخش DB نیز امکان استفاده در سیستمهایی را فراهم میکند که طراحی آنها دارای مدار ترمز است.
البته انتخاب نهایی باید براساس مدار واقعی دستگاه انجام شود و نباید صرفاً با توجه به شکل ظاهری یا توان نامی، یک ماژول دیگر جایگزین آن شود.
پیش از خرید 7MBP100RA060 حتماً ولتاژ باس DC، جریان بار، فرکانس سوئیچینگ، نوع تغذیه Pre-Driver، بخش Brake و شرایط خنککاری دستگاه بررسی شود.
دیتاشیت محدوده پیشنهادی 200 تا 400 ولت را برای باس DC و 13.5 تا 16.5 ولت را برای تغذیه Pre-Driver اعلام میکند. ولتاژ تیپیک درایور 15 ولت و محدوده فرکانس سوئیچینگ پیشنهادی نیز 1 تا 20 کیلوهرتز است.
در خرید قطعات قدرت صنعتی، اشتباه در انتخاب مدل میتواند باعث افزایش هزینه و زمان تعمیر شود. توکل الکترونیک امکان استعلام 7MBP100RA060 را براساس پارتنامبر دقیق و مشخصات فنی دستگاه فراهم میکند.
اگر این قطعه برای تعمیر یک اینورتر یا درایو موتور موردنیاز است، ارسال عکس ماژول قبلی و مدل تجهیز میتواند فرآیند بررسی را دقیقتر کند. برای اطلاع از قیمت، موجودی و شرایط تأمین نیز بهتر است کد کامل محصول هنگام استعلام اعلام شود.
7MBP100RA060 چه نوع قطعهای است؟
یک ماژول هوشمند قدرت IGBT-IPM از Fuji Electric با ساختار 7-in-1 است.
ولتاژ و جریان اصلی آن چقدر است؟
این مدل در کلاس 600 ولت و 100 آمپر برای بخش اینورتر قرار دارد.
آیا این مدل بخش Brake دارد؟
بله. دیتاشیت برای بخش DB مشخصات مستقل جریان و توان تعریف کرده است.
آیا حفاظتهای داخلی دارد؟
بله. حفاظت اتصال کوتاه، افت ولتاژ، اضافهجریان و اضافهدما در مدارهای داخلی آن پیشبینی شدهاند.
آیا هر IPM با مشخصات 600V و 100A جایگزین آن میشود؟
خیر. ساختار 7-in-1، پینآوت، بخش Brake، ابعاد مکانیکی و مدار کنترل باید بهصورت کامل تطبیق داده شوند.
| Part Number | 7MBP100RA060 |
|---|---|
| برند | FUJI |
| مشخصات فنی | 100A-600V |
درمورد این محصول دیدگاه درج کنید.

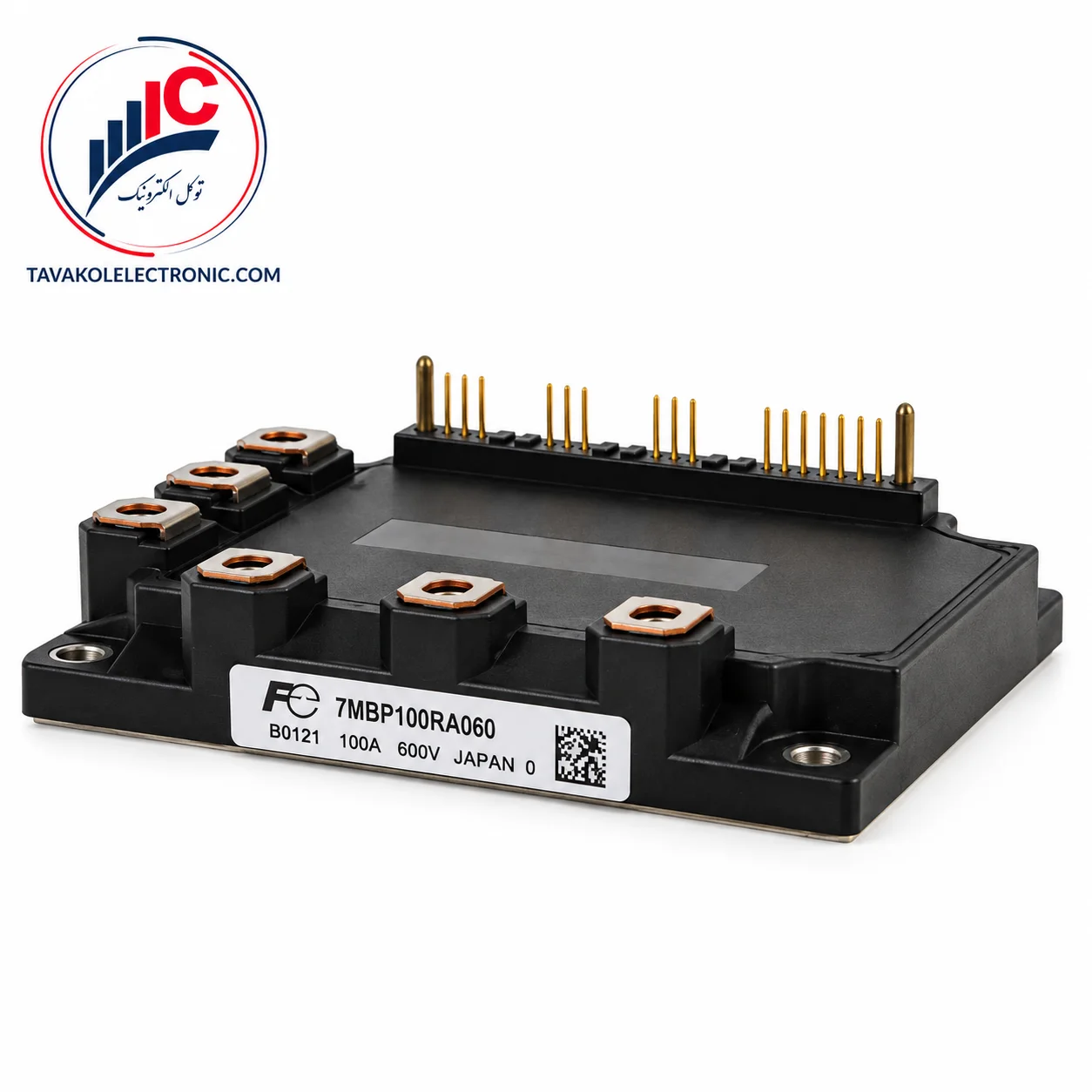

ماژول IGBT-IPM فوجی 7MBP100RA060
